eNSP NAT 转换和映射

NAT转换类型：NAT的实现方式有很多种，适用于不同的场景

静态NAT

• 静态NAT实现了私有地址和公有地址的一对一映射（一对一）
• 一个公网IP只会分配唯一固定的内网主机
• 如果希望一台主机专用某个公网地址，或者想要外网访问内网服务器时，可以使用静态NAT

• 静态NAT不能有效缓解公网地址短缺的问题

动态NAT

• 动态NAT基于地址池来实现私有地址和公有地址的转换（多对多）
• 动态NAT定义了地址池，规定一个范围的地址可以供主机转换
• 动态NAT地址池中的地址用尽后，只能等待被占用的地址被释放，其他主机才能使用它来访问公网
• 动态NAT也不能有效缓解公网地址短缺的问题

NAPT

• NAPT允许多个内部地址映射到同一个公有地址的不同端口（多对一）
• NAPT（Network Address Port Translation）也称为NAT-PT或PAT 网络地址端口转换
• 通常适用于大型企业网络（申请多个固定的公网地址）
• NAPT需要定义地址池，不能直接使用出接口的地址

• 有效的缓解了公网地址短缺的问题

Easy IP

• 直接使用出接口的地址做转换
• Easy IP适用于小规模居于网中的主机访问Internet的场景
• 如：家庭、小型网吧、小型办公室中，这些地方内部主机不多，出接口可以通过拨号方式获取一个临时公网IP地址

• 有效的缓解了公网地址紧缺和不固定的公网地址转换问题

Easy IP 与NAPT的区别

• Easy IP直接把内部地址映射到网关出口地址上的不同端口，直接使用公网端口进行转发
• 不需要像NAPT那样创建公网地址池，也不需要知道公网地址池是多少

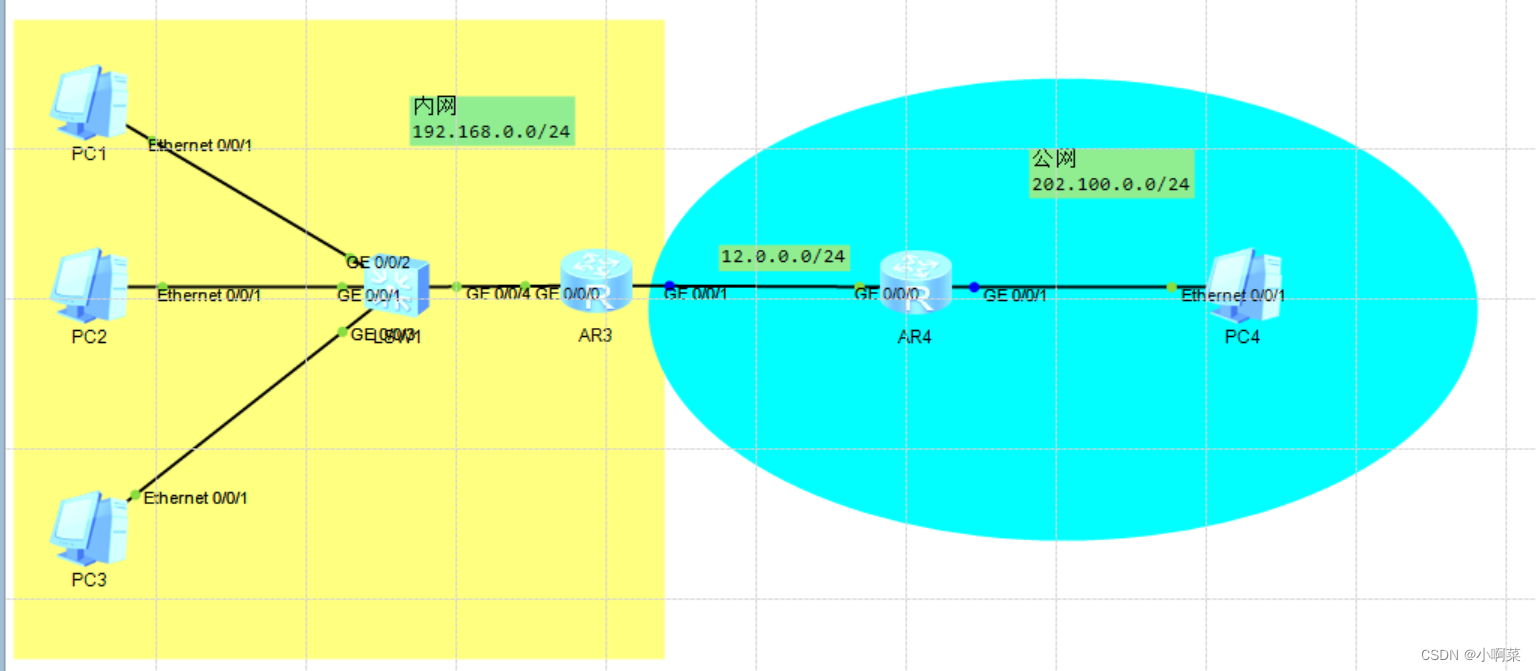

实验拓扑



 AR1 命令配置（首先配置内网互通，小篇采用的是DHCP的方式自动获取ip，要配一条缺省路由到AR2，保证AR1ping通公网）

sys
sys AR1
dhcp enable
int g0/0/0
ip add 192.168.0.254 24
dhcp select interface
int g0/0/1
ip add 12.0.0.1 24
q
ip route-s 0.0.0.0 0 12.0.0.2

 AR2 命令配置

sys
sys AR2
int g0/0/0
ip add 12.0.0.2 24
int g0/0/1
ip add 202.100.0.254 24

静态NAT 配置命令（进入接口将服务开启，然后静态绑定地址）

[AR1]int g0/0/1
[AR1-GigabitEthernet0/0/1]nat static enable
[AR1-GigabitEthernet0/0/1]nat static global 12.0.0.10 inside 192.168.0.253

动态NAT 配置命令（先创建一个基本的ACL,然后再创建一个NAT地址池（注意：地址池最多能创建8 个个pool，创建编号和到接口应用的编号要一样），然后进入接口应用即可。注意一个ping包会用掉5个地址！！）动态NAT在模拟器有点问题的要ping几次就好了

[AR1]acl 2000
[AR1-acl-basic-2000]rule 5 permit source 192.168.0.0 0.0.0.255
[AR1]nat address-group 1 12.0.0.20 12.0.0.50
[AR1-GigabitEthernet0/0/0]int g0/0/01
[AR1-GigabitEthernet0/0/1]nat outbound 2000 address-group 1 no-pat

NAPT 配置命令 （没有no-pat 就是NAPT，有就是动态NAT）

[AR1]acl 2000
[AR1-acl-basic-2000]rule 5 permit source 192.168.0.0 0.0.0.255
[AR1]nat address-group 1 12.0.0.20 12.0.0.50
[AR1-GigabitEthernet0/0/0]int g0/0/01
[AR1-GigabitEthernet0/0/1]nat outbound 2000 address-group 1

Easy IP 配置命令

[AR1] int g0/0/1
[AR1-GigabitEthernet0/0/1]nat outbound 2000

！！注意NAT类型只能配置一种不然会冲突，所以做实验的时候要把之前的NAT配置命令undo掉才可以

NAT映射(NAT服务器，跟NAT转换不一样，NAT转换是从内网访问外网，NAT映射是从公网访问内网，跟vpn技术达到的目的差不多，但是vpn有加密技术而且有很多类型但是配置及其复杂，vpn是内网访问内网)

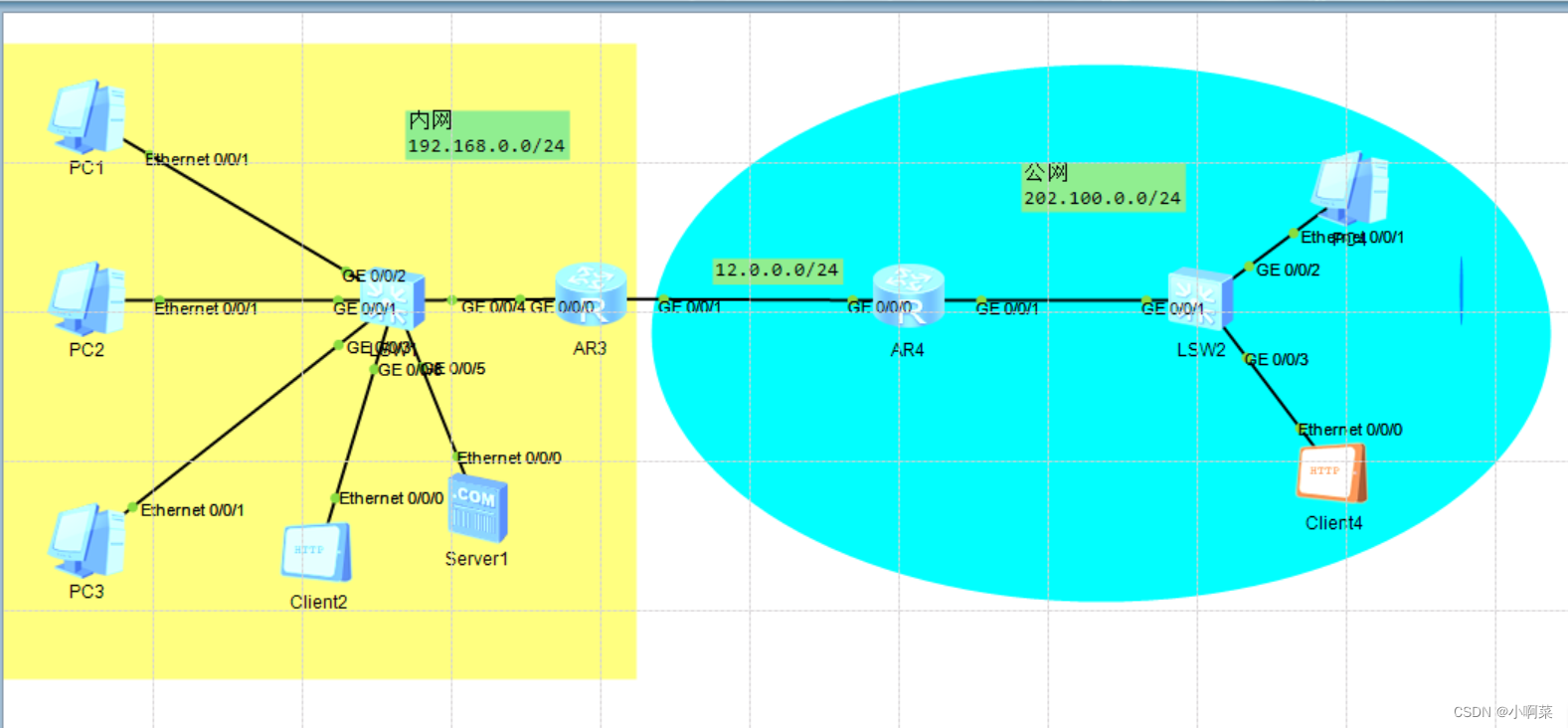

实验 拓扑

添加一个服务器（配好地址，开启http服务）和一个客户端（配好地址）

NAT映射 配置命令(current-interface 这个是路由上接口的公网地址，不能直打12.0.0.1 ，只能打current-interface。current-interface=12.0.0.1)

nat server protocol tcp/udp global 公网地址 端口 inside 私网地址 端口

[AR1]int g0/0/1
[AR1-GigabitEthernet0/0/1]nat server protocol tcp global current-interface www i
nside 192.168.0.100 www

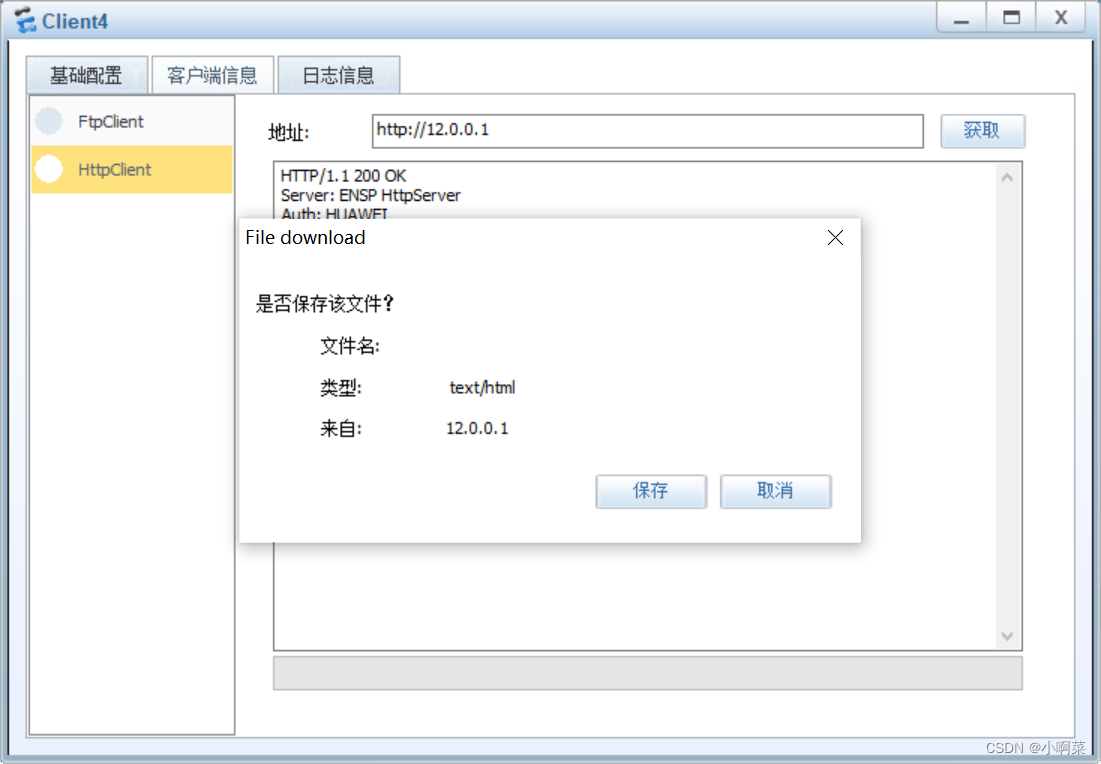

 然后成功访问内网服务器
