OSPF ---不规则区域

远离骨干的非骨干区域

r3能学到area0 和area 1 的路由信息，但是不用，需要连接r2和r3，物理链路浪费接口，所以：

使用tunnel隧道

在R2和R3之间构建一条隧道，之后，将这个隧道宣告到area 0

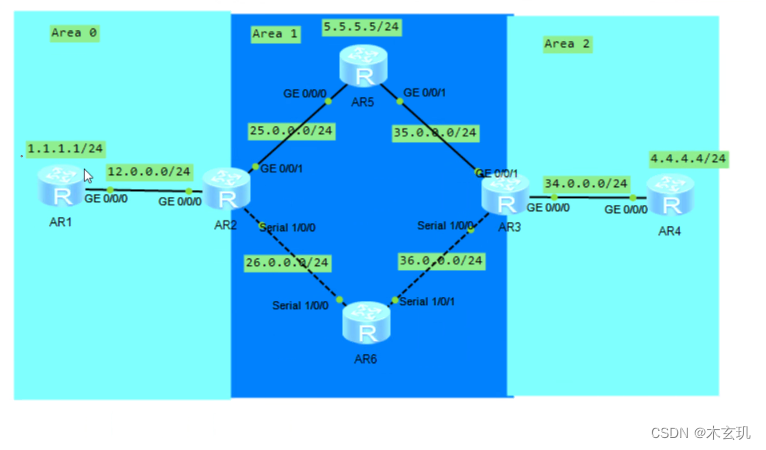

r4----->r2----->r3                     cost=1652+1

r4----->r2----->r5----->r3          cost=1+1+1

r4----->r2----->r6----->r3          cost=48+48+1

在三条链路中，r2优先选择来自骨干的路由即cost=1563的那一条----水平分割

使用vpn隧道解决不规则区域的问题

1. 可能产生选路不佳
2. 可能造成重复更新
3. 因为虚拟链路的存在，R2和R3之间也需要建立邻居。导致他们之间维护的周期性数据将穿越Area1x，导致间区域的资源消耗过大。

虚链路---Vlink

专门为了解决OPSF的不规则区域的问题而诞生的技术，是一种虚拟的，逻辑的链路。

配置命令：

[r2-ospf-1-area-0.0.0.1]vlink-peer 3.3.3.3 ---邻居route ID

[r3-ospf-1-area-0.0.0.1]vlink-peer 2.2.2.2


虚链路的配置条件:只能穿越一个区域。
Vlink链路实际上全部使用单播报文来描述信息。
vlink---骨干区域的延伸（相当于永远属于area 0）

使用vlink解决不规则区域的问题

1. 因为虚拟链路的存在，R2和R3之间也需要建立邻居.导致他们之间维护的周期性数据将穿Area 1，导致中间区域的资源消耗过大.
2. 只能穿越一个区域

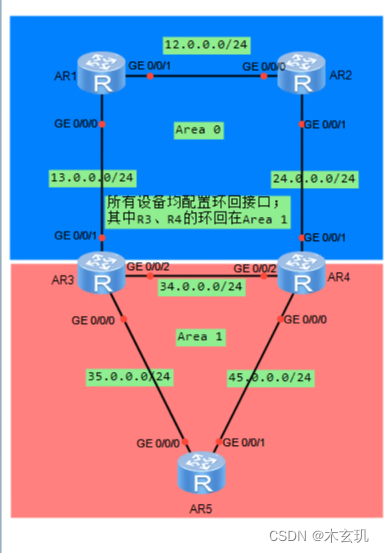

验证过程：

shutdown  r1——r2     ---->   r3不可达r2；r4不可达r1

解决办法：

r3和r4之间配置虚链路vlink

Vlink解决没有骨干区域的场景（vlink链路永远属于区域0）

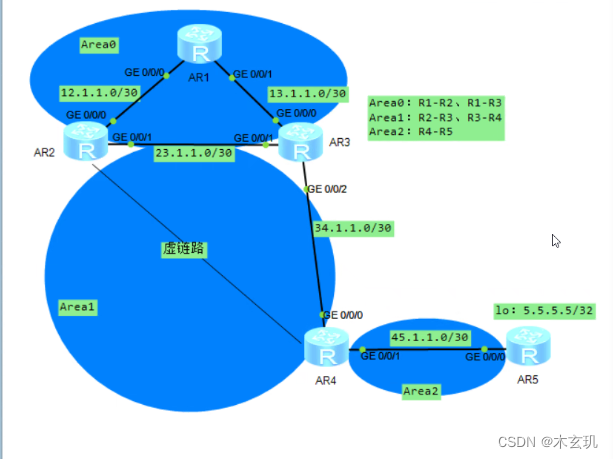

Vlink环路问题

成环原因：

当r2和r4之间建立vlink时，会产生问题，r4把r5的路由信息通过r3发送给r2，r3没有资格打开数据包，只转发，r2得到r5的路由信息之后又传给r1，r3，r1再传给r3，但是r3用来自区域间的r1的那一条路由（下一跳到r1）。此处是若r3--->r4，则会r3-->r1--->r2--->r3,这就形成了环路

解决办法：重新建立虚链路   r4-----r3

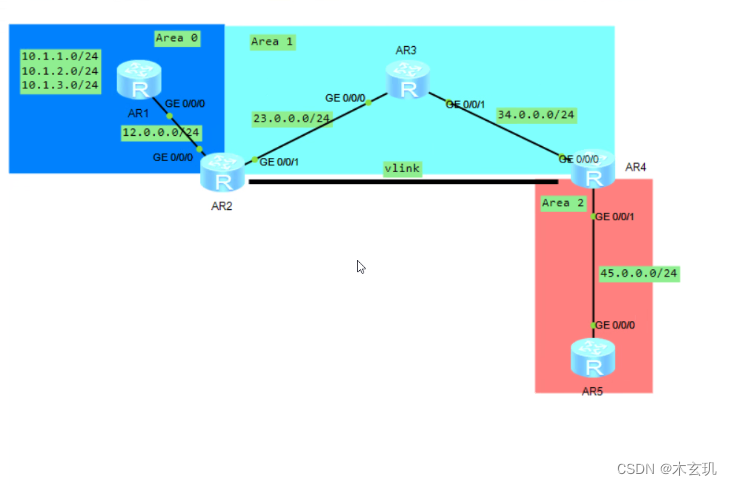

场景二：不允许往vlink所在区域传递聚合路由（abr-summary）

成环原因：

给r2-ospf-area 0汇总路由10.0.0.0/8，将该汇总r2--->r4（单播）,r4用这条路由，同时r2--->r3--->r4（组播）但是r4不会用这条路由，r4上r2的汇总不会往下发，所以在r4-ospf -area 2上面做汇总10.1.0.0./16，目的是让其下发。 此时2--->3发送10.0.0.0./8,   而4-->3发送10.1.0.0/16,路由信息。

此时若r4想要访问10.1.3.1/24，则r4会转发给r3，r3上有两条关于目的地址的路由，选择掩码长的即10.1.0.0/16,所以r3又转发给r4，又因为r4与r2之间的vlink，真实链路下一跳又是r3，所以形成环路。

r4---->r3---->r4

解决方法：r4不能汇聚非直连区域的路由

OSPF规定，vlink所在区域不允许传递聚合路由。

使用多进程双向重发布

重发布---把一种路由信息以另一种路由协议的的方式发布出去。

[r3-ospf-1]import-route ospf 2 ---将OSPF进程2的路由导入到OSPF进程1
[r3-ospf-2]import-route ospf 1
