HCIP----OSPF(2)开放式最短路径路由协议

限制邻居关系建立的参数

• 子网掩码：

在R2上修改网络掩码后，R2会将与R3的状态立即修改为Down状态。而R3会在40S死亡时间之后进行状态切换。
原因：R2在修改IP地址的掩码后，会认为之前的连接中断，需要重新建立连接，所以重置状态机。而R3则认为是无法沟通。故会等待死亡时间超时后才切换状态。并且，该情况，在R3等待40s周期内，还是可以向R2转发数据，R2可以接收到该数据包，但无法回复。

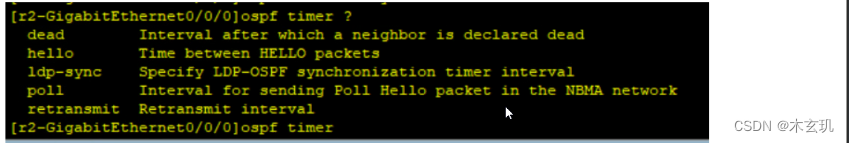

• Hello时间

[r1-GigabitEthernet0/0/0]ospf timer hello 20


• Dead时间

[r1-GigabitEthernet0/0/0]ospf timer dead 120

注意:修改hello时间，则死亡时间随之改变，而仅修改死亡时间，hello间隔时间不变。


• OSPF特殊区域标记

跟修改掩码效果相同

？

• 认证字段

连着和均需要等待死亡时间超时，才会从Full状态切换到Down状态

 ？

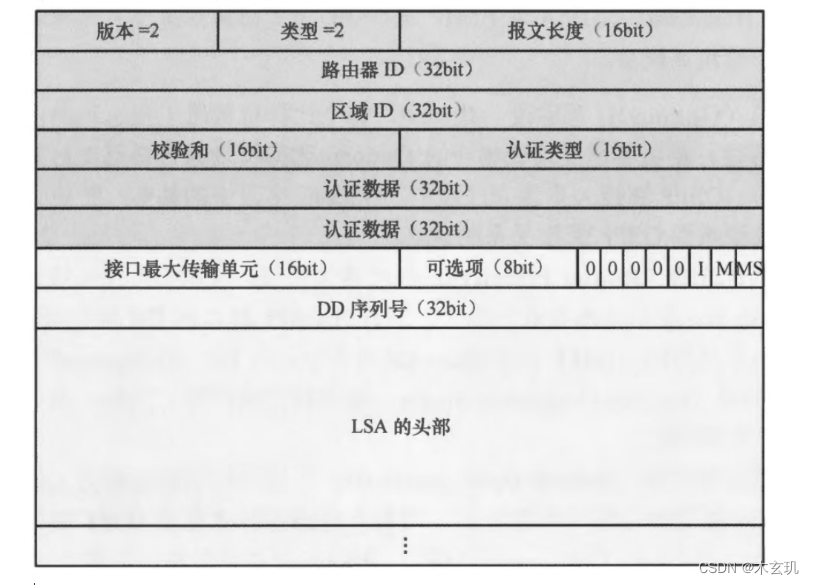

DBD包

• 使用未携带数据的DBD报文进行主从关系选举
• 使用携带数据的DBD报文进行目录信息共享
• 使用未携带数据的DBD报文进行确认

• 接口最大传输单元（接口的MTU）

华为将该值设置为0

华为默认不对MTU值进行检测

 [r1-GigabitEthernet0/0/0]ospf mtu-enable  ----开启MTU检测（两端都要开）

如果两边均开启该功能，则会进行MTU检测，并且进行检测是，若两边不同，则状态卡在Exstart状态

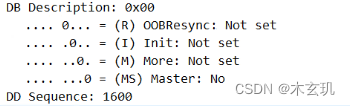

• I （Init）位----主从关系选举

        该位 置1----不携带LSA头部

• M （More）位---代表后续是否有多个DD报文

        置为1---代表后续还有DD报文

        置为0---代表该报文为最后一个DD报文

• MS （Master）位 ---代表主设备

        置为1---代表Master

        在主从关系选举完成之前，各个设备都会认为自己是主设备Master

•   DD序列号

        用于确保DD报文传输的有序和可靠性 ----DD序列号逐次加1

        DD序列号必须是由Master路由器决定，而从设备只能使用Master设备发送来的DD序列号来发送自己的DD报文。（隐性确认机制）

隐性确认机制：

1. 进行选举时，双方设备互相发送一个DBD包（不含有LSA的数据链路信息），包中含有一个随机的本地标识DD序列号（A：选举前R1设备的DD序列号，B：选举前R2设备的DD序列号）
2. 此时进行选举，如果此时R1作为选举后的主设备，从设备R2发送携带本地LSA数据的DBD包的给主设备而使用的DD序列号为主从选举使用的DD序列号（A），做到确认的作用。
3. 在主设备更新完本地的LSA的信息后，主会发送一个携带本地LSA数据的DBD数据包给从设备【此时DD序列号为刚才之前选举的DD序列号（A+1），然后将数据传输的主导权（不修改MS置数）给从设备】。
4. 从设备完成LSA数据库更新后，会发送一个DBD包给主设备（包中不含有LSA链路信息且DD序列号为A+1），做到确认作用，此时数据收集完成。

？

• LSA头部

当路由器使用DD报文来描述自己的LSDB时，LSA的头部信息被包换在内。

一个DD报文可以包含一个或者多个LSA头部信息。

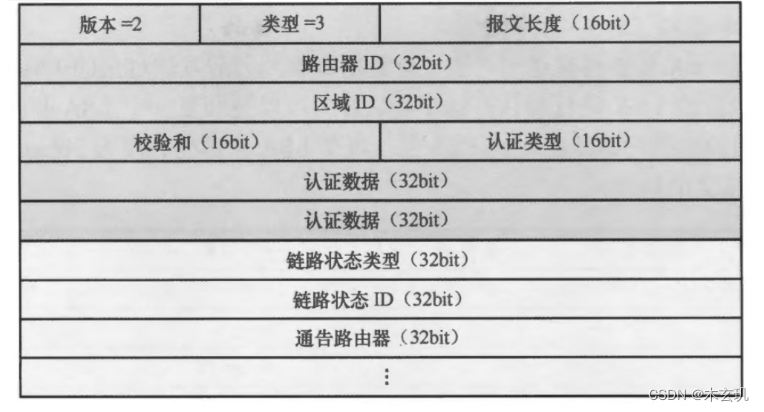

LSR包

基于DBD报文请求本地未知LSA信息

链路状态类型,链路状态ID,通告路由器-------三条参数唯一标识一条LSA

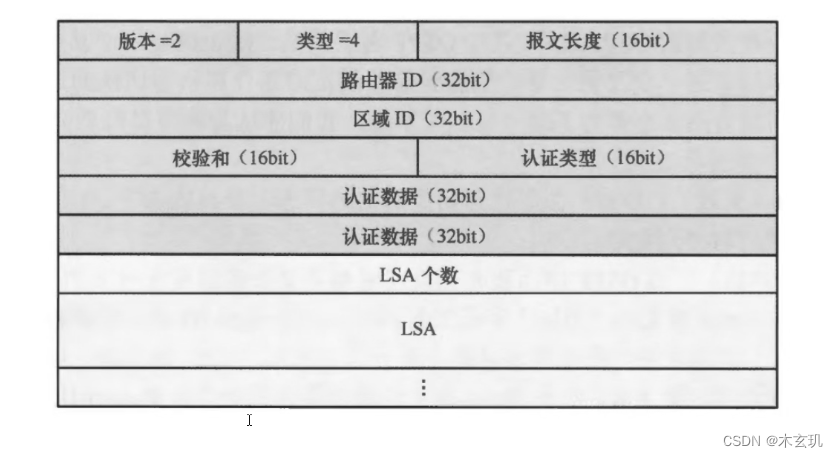

LSU包

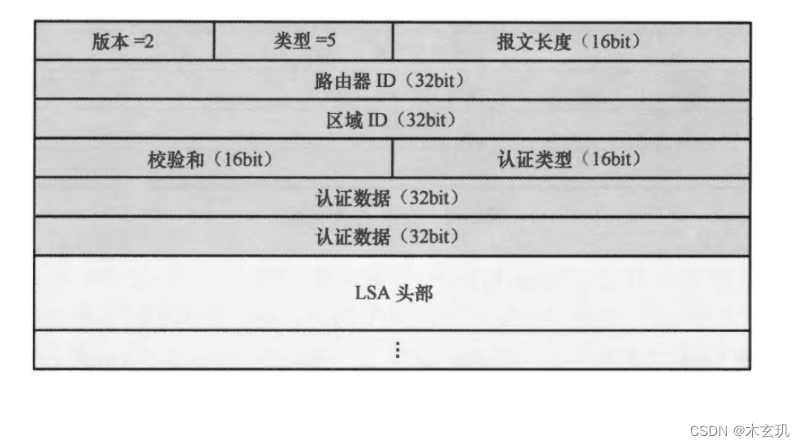

 LSACK包

OSPF 的接口网络类型

网络类型	OSPF接口的工作方式
BMA	Breadcast，可以建立多个邻居关系。需要进行DR和BDR选举。Hello 10s；dead time 40s
P2P	P2P，只能建立一个邻居关系。不需要进行DR和BDR选举，hello 10s；dead time 40s
环回接口	P2P，华为设备定义为P2P类型，但实际上该接口无数据收发。环回接口默认学习32位主机路由。hello 10S; dead 40s
NBMA	NBMA，可以建立多个邻居关系，需要进行DR和BDR的选举，Hello 30S，Dead 120S.无法自动建立邻居关系
P2MP	P2MP，可以建立多个邻居关系，不需要进行DR和BDR的选举;hello 30s,dead 120s。会学习主机路由

广播型多路访问类型（BMA）

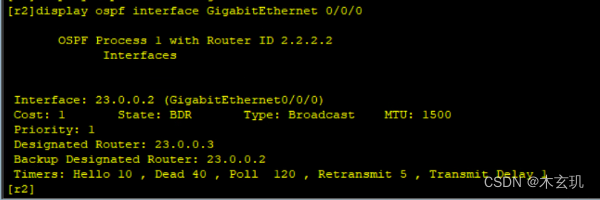

[r2]display ospf interface GigabitEthernet 0/0/0

Poll：轮询时间，四倍hello包时间

Retransmit：邻接路由器重传报文时间

Transmit Delay：延迟时间

OSPF在BMA网络类型的接口上通常以组播的方式发送Hello报文，LSU报文，LSACK报文，以单播的方式发送DD报文和LSR报文。

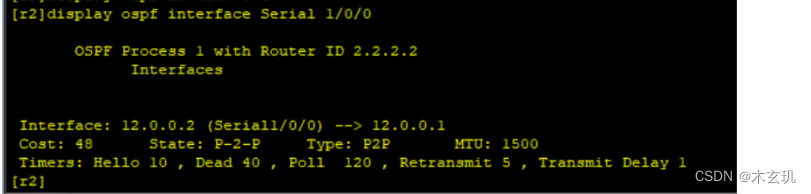

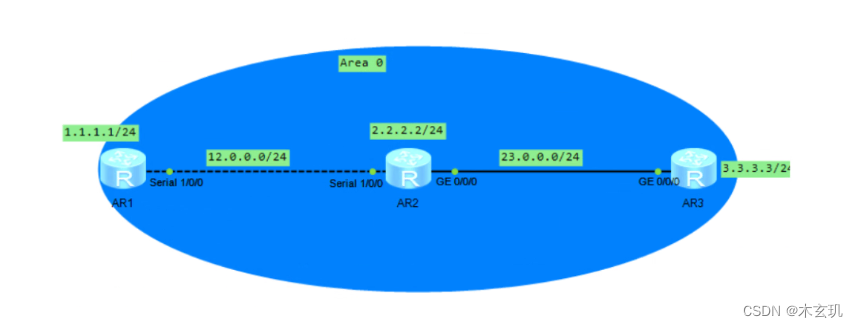

点到点类型（P2P）

在OSPF在网络类型为p2p的接口上以组播的方式（224.0.0.5）发送所有的协议报文。并且OSPF在p2p类型的网络中不会选举DR和BDR。

 该接口类型信息中，缺少了在BMA网络中看到的DR优先级,DR和BDR的描述信息。

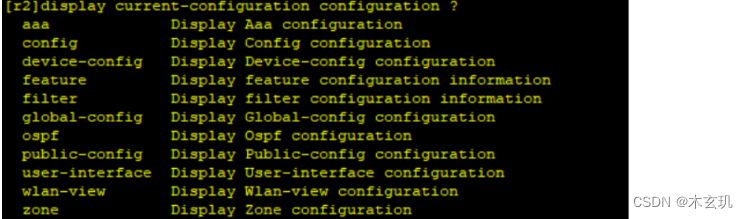

[r2]display current-configuration configuration ospf----查看所有当前配置中的关于OSPF的

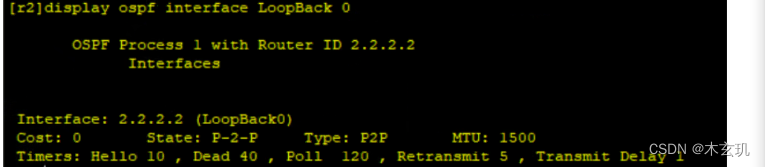

环回接口（虚拟接口）

 Type---在思科中有专门定义的Loopback类型作为环回接口的类型，而华为中没有定义，使用P2P来填充（没有意义）。

所有通过OSPF学习到的环回接口的路由掩码信息都是32位，这是因为环回接口是一个模拟的接口，它实际上并没有连接用户，所以没有其余的IP地址存在于环回接口之下，只有一个可用的IP地址，故而使用32位掩码来直接标识环回接口。保证路由信息的精确性。---避免产生环路或者黑洞。


[r1-LoopBack0]ospf network-type broadcast1修改网络类型为BMA

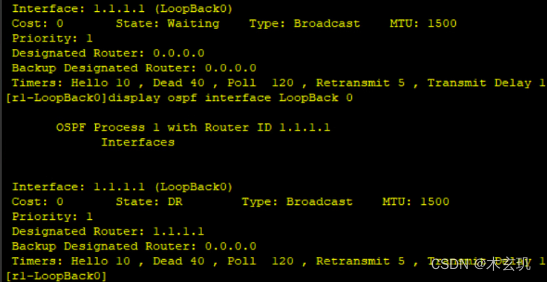

 waiting状态(waiting time计时器==dead time)---环回接口此时并没有邻居，也就无法进行正常的DR和BDR选举，当时间超时后，环回接口会认为自己就是DR，并将相应的详细填充到路由信息中。

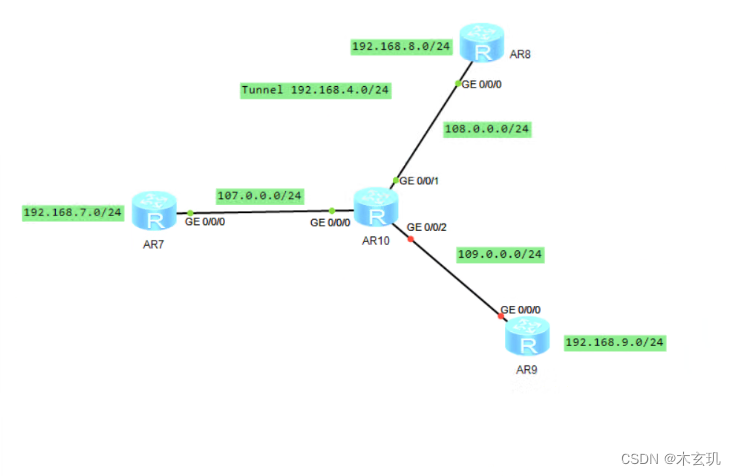

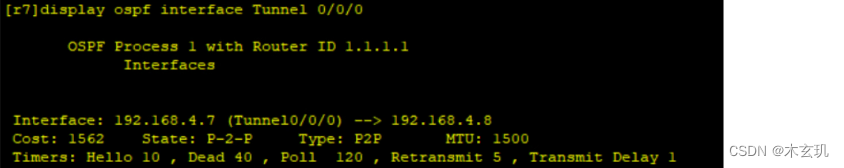

 华为将tunnel接口的传输速率定义为64Kbps.（HUAWEI希望尽量不走隧道接口，因为多了封装和解封装的过程，浪费链路资源和时间）

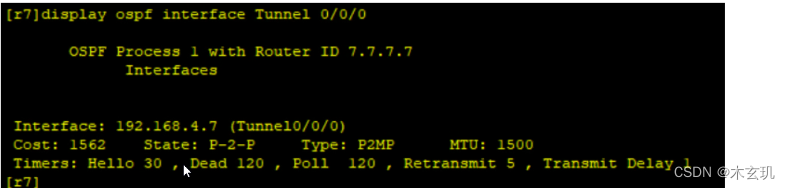

P2MP的接口类型

OSPF在P2MP类型接口上通常以组播方式发送hello包，以单播方式发送其他报文

P2MP类型无法有设备自动生成，必须由管理员手工修改。

P2MP类型网络不需要选举DR和BDR。

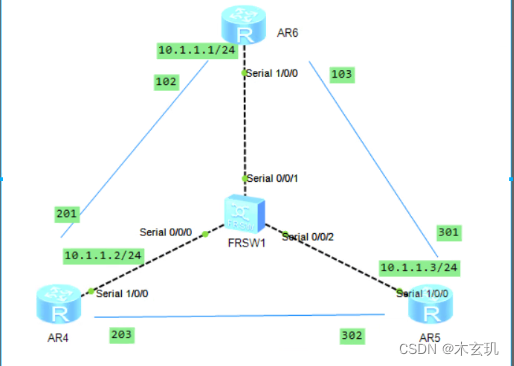

在NBMA场景中，为了让OSPF路由器之间能够正确建立邻居关系，需要使用单播邻居的方式来发送OSPF报文。

双向配置。
[r4-ospf-1]peer ?
IP_ADDR<X.X.X.X> IP address


补充：

BMA网络，启动OSPF协议

DR和BDR选举目的：消除重复更新
