HCIP第十三天

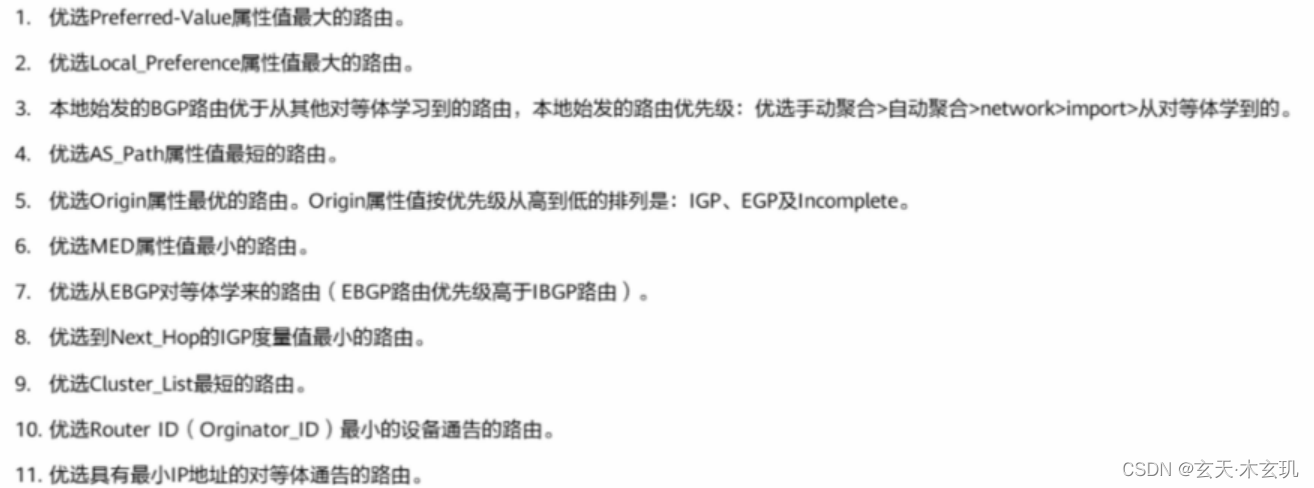

BGP的选路

BGP选路的前提条件 ----丢弃所有不可用的路由信息

属性的名称	传播范围	默认值	评判标准（大优还是小优）
PV	不传播	0（0-65535）	越大越优
LP	IBGP对等体之间	100	越大越优
AS_PATH	IBGP对等体之间		记录的数量越少越优
OGN	BGP	根据起源类型决定	1>e>?
MED	BGP对等体之间	默认继承全局路由表中路由的开销值	越小越优

1.优选PV值最大的路由

PV---这个属性是华为的私有属性，可以理解为权重。----这个属性是本设备上选路优先级最高的属性，这个属性越大越优。----这个属性不能传递。

第一种方法：

[R4-bgp]peer 3.3.3.3 preferred-value 100

负载分担---即让不同的流量通过不同的路线来走，分担单一路线的压力。

第二种方法：

1.抓取流量

[r4]ip ip-prefix pv permit 10.0.0.0 24

2.做路由策略修改pv值

[r4]route-policy pv permit node 10

info :New Sequence of this list

[r4-route-policy]if-match ip-prefix pv

[r4-route-policy]apply preferred-value 100

[r4-route-policy]q

[r4]route-policy pv permit node 20 ----注意,一定要添加空表放通所有，否则将拒绝其他流量。

info :New Sequence of this list

2.优选LP属性值最大的路由。

LP---本地优先级----在不做任何更改的情况下，默认值为100，也是越大越优。LP这个属性，它可以传递给自己的IBGP对等体关系，但是，不能传递给EBGP对等体关系。---- 这个属性是IBGP对等体之间选路最常用的属性。

第一种修改方法：

[r3-bgp]default local-preference 200

第二种修改方法：

r3出方向修改：

1.抓取流量

[r3]ip ip-prefix lp permit 10.0.0.0 24

2.做路由策略

[r3]route-policy lp permit node 10

Info: New Sequence of this List.

[r3-route-policy]if-match ip-prefix lp

[r3-route-policy]apply local-preference 300

[r3-route-policy]q

[r3]route-policy lp permit node 20lnfo: New Sequence of this List.

3，BGP进程中进行调用

[r3-bgp]peer 4.4.4.4 route-policy lp export



3.始发的优于学来的，发布路由的方法又有很多种，他们之间的优先级关系为---手工聚合》自动聚合>network>重发布

4.优选AS_PATH属性值最短的路由

1.我们在聚合路由时开启AS_SET属性时，将不同的AS明细路由的AS号用大括号括起来，放到AS_PATH中。需要注意的是，不管括号中有多少个AS号，在选路时都看做一个。

2.联邦时，联邦内部也需要使用AS_PATH属性来进行防环，我们使用小括号括起来，在这种情况下，我们选路时，不考虑小括号中的内容。

第一种方法：

在r1出方向修改AS_PATH

1.抓流量

[r1]route-policy as permit 10.0.0.0 24

2.做策略

[r1]route-policy as permit node 10

Info: New Sequence of this List.

[r1-route-policy]if-match ip-prefix as

[r1-route-policy]apply as-path 11 22 33 ?

INTEGER<1-4294967295> AS number in asplain format

(number<1-4294967295>)

STRING<3-11>         AS number in asdot format

(number<1-65535>.number<O-65535>)

additive        Append to original As Number ---添加，在原先AS号的基础上增加配置的AS号

overwrite          overwrite original As Number ---重写，将原先的AS号清除后按配置的添加

[r1-route-policy]apply as-path 1122 33 additive ----建议选用添加，因为原先的AS号依旧要保证防环作用，所以，清除可能导致路由回传。

[[r1]route-policy as permit node 20 ----做空表放通所有

lnfo: New Sequence of this List.

3，BGP进程中调用

[r1-bgp]peer 12.0.0.2 route-policy as export

*>10.0.0.0/24              12.0.0.1          o     o      111 22 33i

第二种方法:

在R2的入方向修改AS_PATH

*>10.0.0.0/24               12.0.0.1         0      0       1122 331i

[r2-route-policy]apply as-path 1 1 1 additive---因为我们添加的AS号可能会影响路由信息的传入，因为AS_PATH本身防环功能的限制导致。所以在修改这个属性时，建议添加真实离开的的AS号，这样依然可以起到影响选路的效果，因为选路只看长短，不看内容，而且，可以避免防环误伤。



5.根据OGN属性的优先级进行选路判断----优先级关系为l>e>？

OGN---起源码---标示BGP路由的来源

1.通过NETWORK命令发布出来的路由信息-----l----表明这些路由都是起源于IGP（包含静态和直连）协议。

2通过EGP协议（EGP指的是BGP之前使用的外联网关协议EGP）

发布的路由信息----e

3.通过除了以上两种方法学到的路由----？----重发布路由起源码就是  ？

干涉选路的方法：

1.抓取流量

[r1]ip ip-prefix ogn permit 10.0.0.0 24

2.做路由策略

[r1]route-policy ogn permit node 10

Info: New Sequence of this List.

[r1-route-policy]if-match ip-prefix ogn

[r1-route-policy]apply origin ?

egp        Remote EGP

igp         Local lGP

incomplete Unknown heritage

[r1-route-policy]apply origin incomplete

[r1]route-policy ogn permit node 20lnfo: New Sequence of this List.

3，在BGP进程中调用

[r1-bgp]peer 12.0.0.2 route-policy ogn export

6.优选MED属性值最小的路由

MED---多出口鉴别属性---这个MED值默认的初始值并不是0，而是继承路由表中路由条目的开销值。



MED这个属性可以在本AS内部进行修改，最终影响其他AS的流量的出口的选择。相当于影响其他AS的流量如何进入本AS的一个属性。

MED属性自身宣告的路由本身将会把IGP的开销值作为MED属性添加到路由信息中。之后，在IBGP对等体之间传递时，也会携带这个值。如果是自身发布的，则发送给EBGP对等体时，也会携带这个值。如果是转发别人的路由信息，在需要发送EBGP对等体时，将需要清除这个MED值。

结论：如果存在多个边界路由器，AS内的一些网段只在部分设备上进行发布，则有可能造成选路不佳的情况。所以，建议AS内部需要发布的网段在所有的边界设备上都进行发布。

这个MED值作为多出口的鉴别属性，在比较时有一个前提条件，就是多个出口必须属于同一个AS中，即收到的路由信息AS_PATH属性最左边的AS号必须相同，如果不同，则将不比较这个属性，直接向后比较。

干涉选路的方法:

在R2上做出方向的策略，影响R1选择到达4.0/24网段的出口。

1，抓取流量

[r2]ip ip-prefix med permit 4.4.4.0 24

2，做路由策略

[r2]route-policy med permit node 10

lnfo: New Sequence of this List.

[r2-route-policy]if-match ip-prefix med

[r2-route-policy]apply cost 10

[r2-route-policy]q

[r2]route-policy med permit node 20

3，在BGP进程中调用

[r2-bgp]peer 12.0.0.1 route-policy med export

<r4>ping -r -a 4.4.4.4 1.1.1.1 ---可以记录流量流过的路径信息

7，EBGP路由优于IBGP路由



8，优选到NEXT_HOP的IGP度量最小的路由

这条比的就是路由下一跳参数在路由表中的开销值。

10，在存在路由反射器时，将比较o_ID，不存在路由反射器时，就比较RID。





BGP的路由过滤

1，通过路由策略过滤

R2入方向的过滤

1，抓流量

[r2]ip ip-prefix aa permit 192.168.1.024

2，做策略

[r2]route-policy aa deny node 10

Info: New Sequence of this List.

[r2-route-policy]if-match ip-prefix aa

[r2-route-policy]q

[r2]route-policy aa permit node 20

3，在BGP中进行调用

[r2-bgp]peer 12.0.0.1 route-policy aa import

2，通过前缀列表进行过滤

1，配置前缀列表

[r2]ip ip-prefix bb deny 192.168.2.0 24

[r2]ip ip-prefix bb permit 0.0.0.0 0 less-equal 32---放通所有

2，在BGP中进行调用

[r2-bgp]peer 12.0.0.1 ip-prefix bb import

3，通过过滤列表进行过滤

1，使用ACL列表抓取流量（因为BGP中调用过滤列表时，只能调用ACL抓取的流量)

[r2]acl 2000

[r2-acl-basic-2000]rule deny source 192.168.3.0 o ---选用的动作时拒绝，因为过滤列表本身没有拒绝功能。

[r2-acl-basic-2000]rule permit source any ---放通所有

2，在BGP进程中调用过滤列表

[r2-bgp]peer 12.0.0.1 filter-policy 2000 import

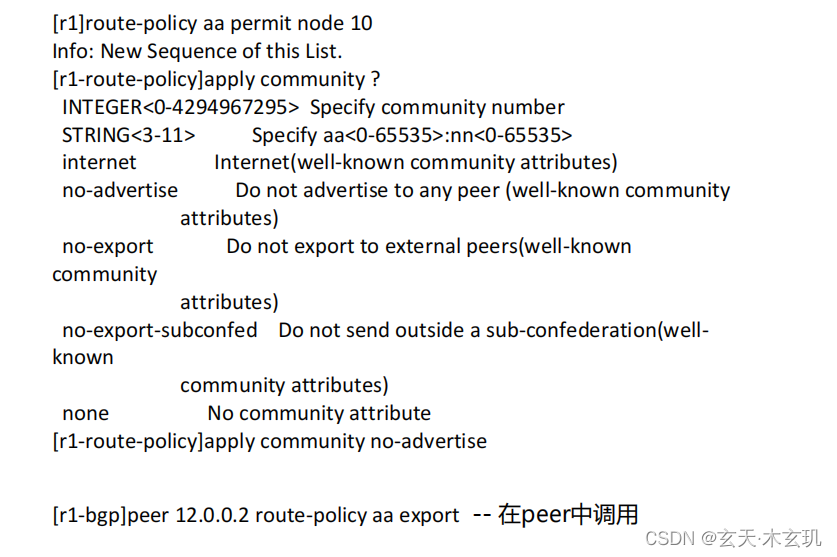

BGP的社团属性：

社团属性本身可以理解为是一种路由标签，所以其本质是--- 32位的二进制。----社团属性存在两种表达方式，

1，直接由十进制来标识。

2，通过前16位二进制:后16位二进制的方式来表达。(前16位一般是本地AS的AS号，后16位是自定值)

在—条路由条目中，我们可以给他标识多个社团属性。



BGP中定义了几个公认的社团属性，即给路由条目打上这样的社团属性，将必须按照BGP设定的动作来执行。

ox00000000 --- internet ---如果通过全0的社团属性来抓取流量，则将抓取到所有BGP的流量。即BGP的所有流量缺省情况下都属于"internet"

OXFFFFFFO2 --- NO-advertise ----如果给一条路由条目打上这个社团属性，则这条路由信息将无法发送给自己的IBGP对等体或EBGP对等体。

OXFFFFFFO1 --- no - export ---如果给一条路由条目打上这个社团属性，则这条路由信息将可以发送给自己的IBGP对等体但是无法发送给自己的EBGP对等体。(不能离开这个AS)，但是可以发送给自己的联邦EBGP对等体关系。

OXFFFFFFO3 --- no - export - subconfed ----如果给一条路由条目打上这个社团属性，则这条路由信息将可以发送给自己的IBGP对等体但是无法发送给自己的EBGP对等体。包括自己的联邦EBGP对等体关系。

注意:目前大部分厂商默认在传递BGP路由信息时是不传递社团属性的，所以，如果需要传递社团属性，需要通过命令开启。

[r1-bgp]peer 12.0.0.2 advertise-community

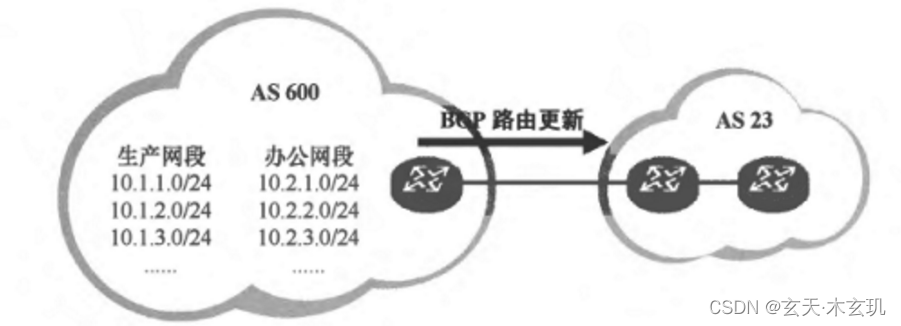

自定义社团属性使用的思路是先在发布路由时打入社团属性，之后根据社团属性抓取流量，再根据抓取的流量做策略。

[r1]route-policy com1 permit node 10

Info: New Sequence of this List.

[r1-route-policy]apply community 1:11 ---通过路由策略修改属性

[r1-bgp]network 172.16.1.0 24 route-policy com1 ---在发布路由时调用属性，给路由中打入社团属性

根据社团属性抓取流量需要使用---社团属性过滤器---community-filter

[r1]ip community-filter 1 permit 1:11

[r1]ip community-filter 2 permit 1:22

[r1]route-policy com deny node 10

lnfo: New Sequence of this List.

[r1-route-policy]if-match community-filter 1

[r1-route-policy]q

[r1]route-policy com permit node 20

lnfo: New Sequence of this List.

[[r1-route-policy]if-match community-filter 2

[r1-route-policy]apply community no-export ?

INTEGER<O-4294967295> Specify community numberSTRING<3-11>

Specify aa<0-65535>:nn<O-65535>

additive           Add to the existing community

internet            lnternet(well-known community attributes)

no-advertise            Do not advertise to any peer (well-known community attributes)

no-export                 Do not export to external peers(well-known community attributes)

no-export-subconfed        Do not send outside a sub-confederation(well-known communit attributes)

<cr>                          Please press ENTER to execute command

[r1-route-policy]apply community no-export additive ---添加多个社团属性需要添加这个参数

[r1-route-policy]q

[r1]route-policy com permit node 30 ---空表放通

lnfo: New Sequence of this List.

[r1-bgp]peer 12.0.0.2 route-policy com export ---调用
