@Zabbix监控iDRAC（DELL服务器）

时间裂缝里的猫－O－

已于 2023-05-08 10:20:44 修改

阅读量3k

点赞数 3

分类专栏：监控管理 Monitor 文章标签：服务器网络 zabbix

于 2022-07-15 18:14:15 首次发布

本文链接：https://blog.youkuaiyun.com/weixin_55972781/article/details/125808258

版权

Monitor 同时被 2 个专栏收录

50 篇文章

订阅专栏

监控管理

43 篇文章

订阅专栏

文章目录

1.iDRAC开启SNMP

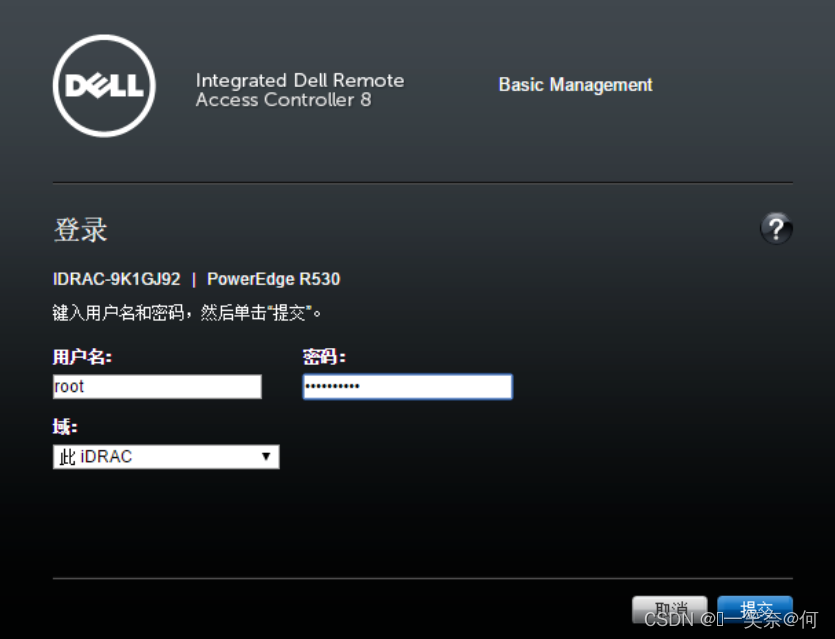

打开iDRAC web页面，输入账户密码登录iDRAC web

在这里插入图片描述

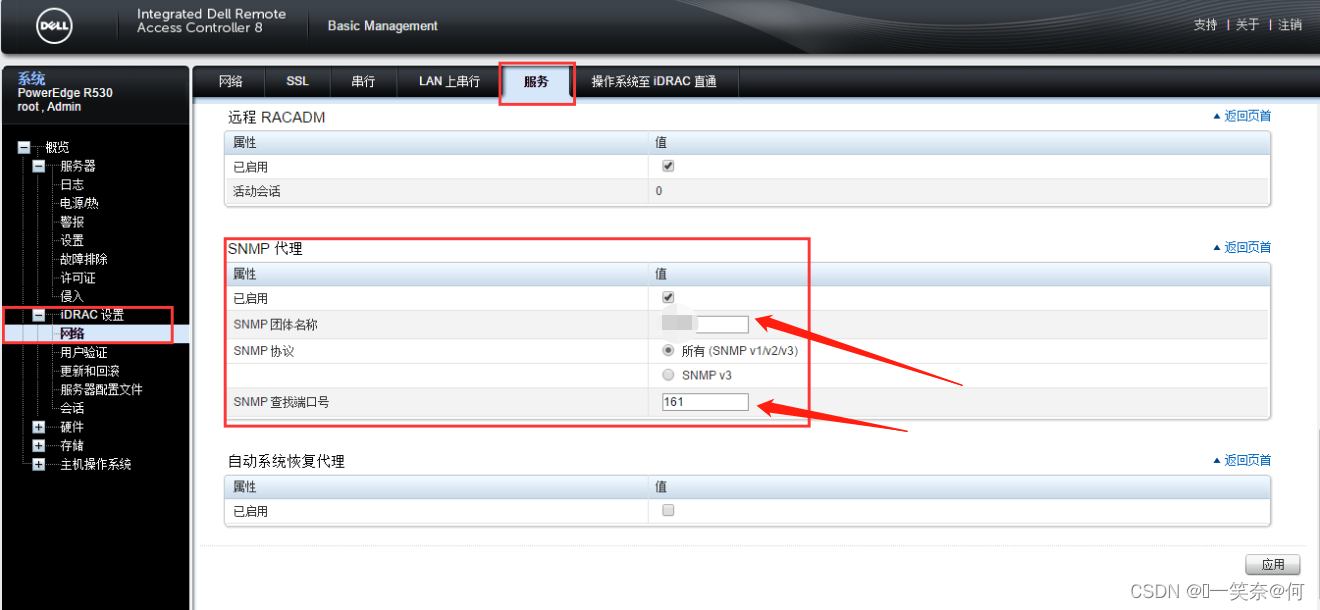

配置snmp
登录 >iDRAC设置 > 网络 > 服务 > SNMP代理（可开启snmp）

SNMP团体名称 public （默认团体名称）
SNMP协议所有（SNMP v1/2/3）
SNMP查找端口号 161

在这里插入图片描述

启用SNMP并设置团体名（community），默认使用public

2.zabbix服务器测试

zabbix server服务器上测试一下是否可以get到对应的数据，如下命令：
snmpget -v 2c -c < Community > < iDRAC IP > < oid >
snmpget -v 2c -c Community IP .1.3.6.1.4.1.674.10892.2.1.1.2.0

#常规监控内容：
Disks/Storage（磁盘）
Fans（风扇）
Memory（内存）
Network Cards（网卡）
Power（电源）
Processor（CPU）
System Info
Temperatures（温度）
Voltages（电压）

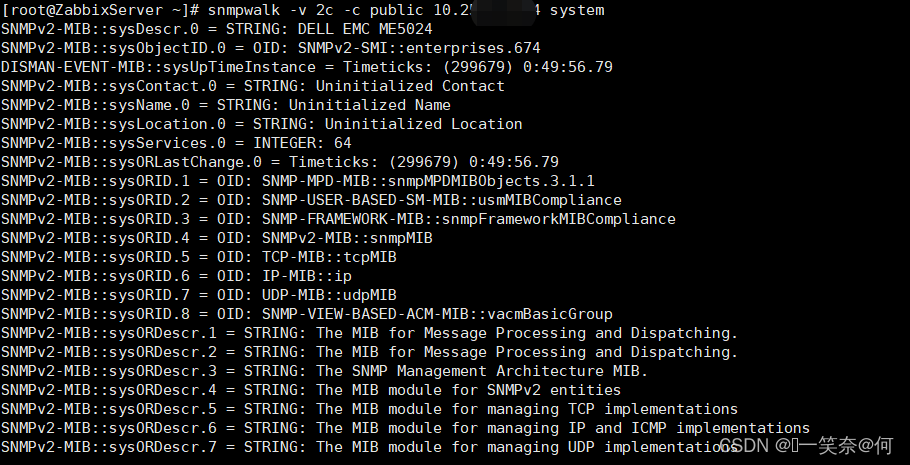

#使用snmpwalk测试获取数据（获取监控主机的系统信息及运行时间）
snmpwalk -v 2c -c public 10.255.22.15 system

在这里插入图片描述

3.zabbix web配置

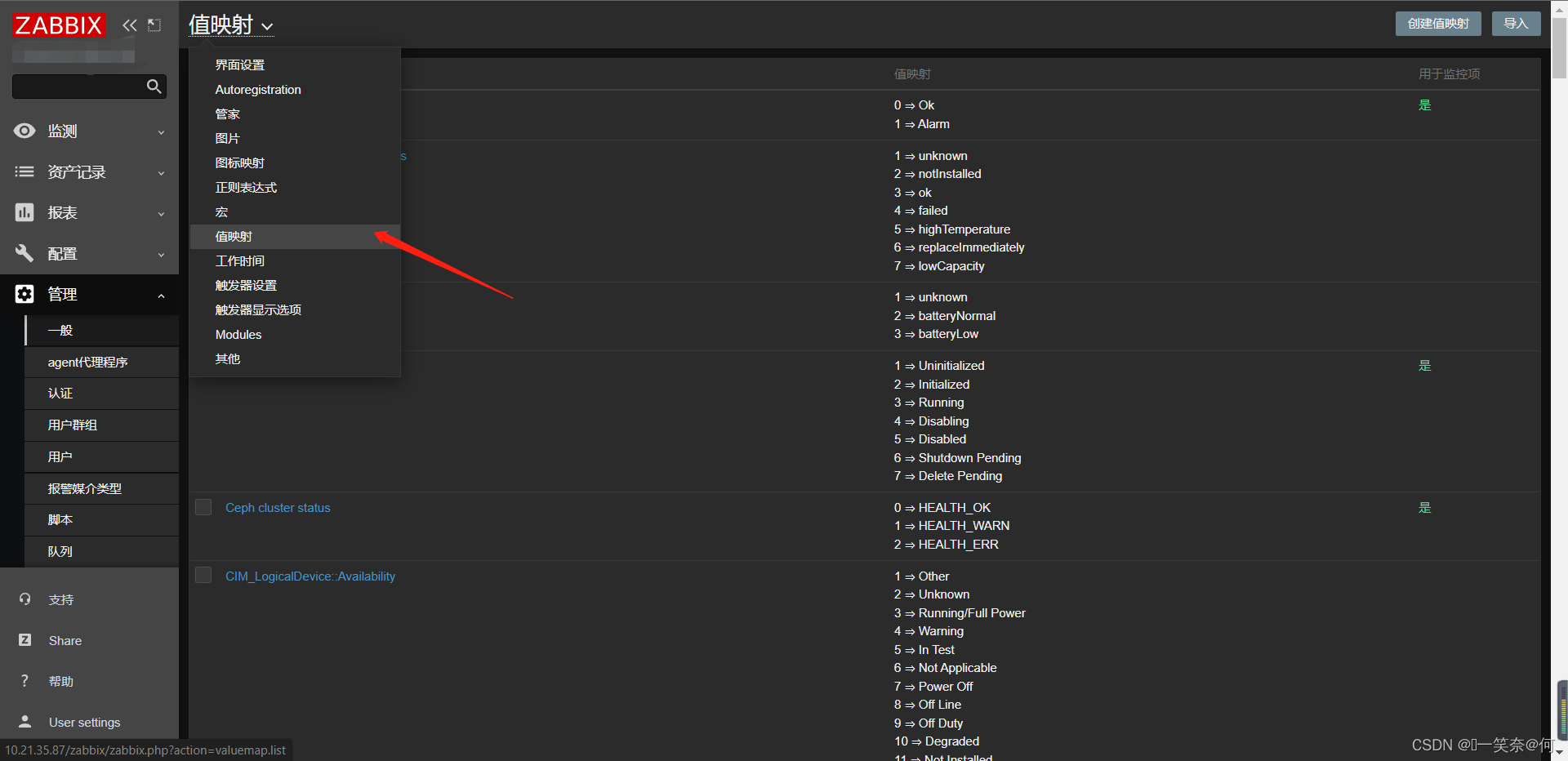

创建值映射: zabbix web界面 > 管理 > 一般 > 值映射

在这里插入图片描述

#将根据下列名称进行值映射
DellDracDiskState
1 -> Unknown
2 -> Ready
3 -> Online
4 -> Foreign
5 -> Offline
6 -> Blocked
7 -> Failed
8 -> Non-RAID
9 -> Removed

Dell iDRAC Network Device Connection Status
1 -> Connected
2 -> Disconnected

Dell Open Manage System Status
1 -> Other
2 -> Unknown
3 -> OK
4 -> NonCritical
5 -> Critical
6 -> NonRecoverable

DellPowerState
1 -> Other
2 -> Unknown
3 -> Off
4 -> On

Dell PSU State Settings
1 -> Unknown
2 -> Online (state disabled)
4 -> not Ready
8 -> Fan Failure
10 -> Online and Fan Failure
16 -> On
242 -> Online and OK

DellRaidLevel
1 -> Unknown
2 -> RAID-0
3 -> RAID-1
4 -> RAID-5
5 -> RAID-6
6 -> RAID-10
7 -> RAID-50
8 -> RAID-60
9 -> Concatenated RAID 1
10 -> Concatenated RAID 5

DellRaidVolumeState
1 -> Unknown
2 -> Online
3 -> Failed
4 -> Degraded

Dell_PSU_SensorState
1 -> Presence Detected
2 -> PS Failure
4 -> Predictuve Failure
8 -> PS AC lost
16 -> AC lost or out of range
32 -> AC out of range but still present
