芯片OS测试

OS（open short）通常是芯片最先开始的测试项，可有效降低测试成本。

原理是测试芯片内部PIN的保护二极管。

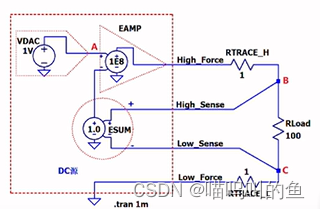

开尔文连接是一种四线连接，由High Force、High Sense、Low Sense、Low Force组成。

Force线是过大电流的线路，线路上电阻产生的压降不能忽略。

Sense线用于检测电压，基本不过电流，走线很细，不会分压可以有效避免压降。

被测电源距离板卡走线很长的情况，Force线由于阻抗会有一定压降导致供电结果不准确，sensor反馈实际电压给板卡内部，进行Force输出电压调整。

PPMU

机台侧可用于提供电压电流以及检测电压电流

分辨率1uV级 精度1mV级

若VCH设+2V  VCL设-2V，若DUT处发生短路，比如 DUT PIN输出7V，由于二极管的钳位作用，硅管导通压降0.7V，则此处电压2.7V，保护了机台板卡处电路不被烧毁。

 芯片内部保护二极管模型
