这篇博客详细介绍了如何选择和连接路由器、交换机，包括电脑与交换机的接口选择、交换机与路由器的端口配置、广域网设置、路由器接口IP配置等步骤，最后通过ping测试验证网络连通性。

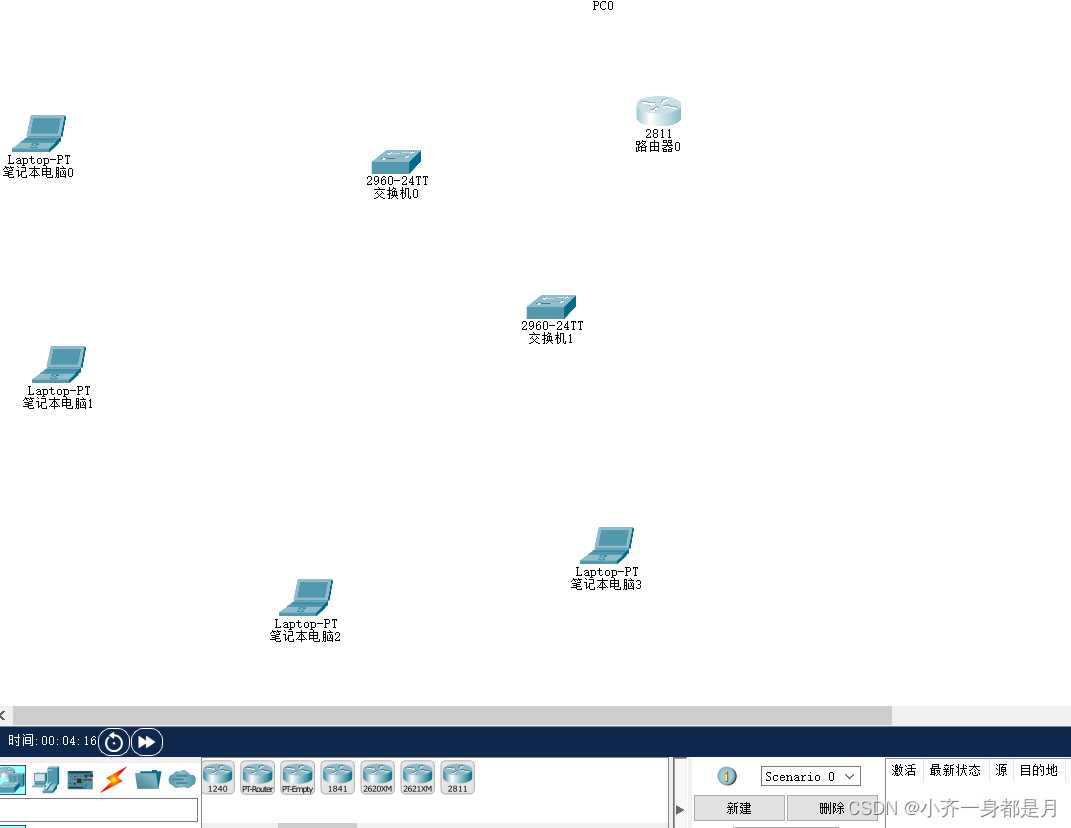

一 选择路由器，交换机，

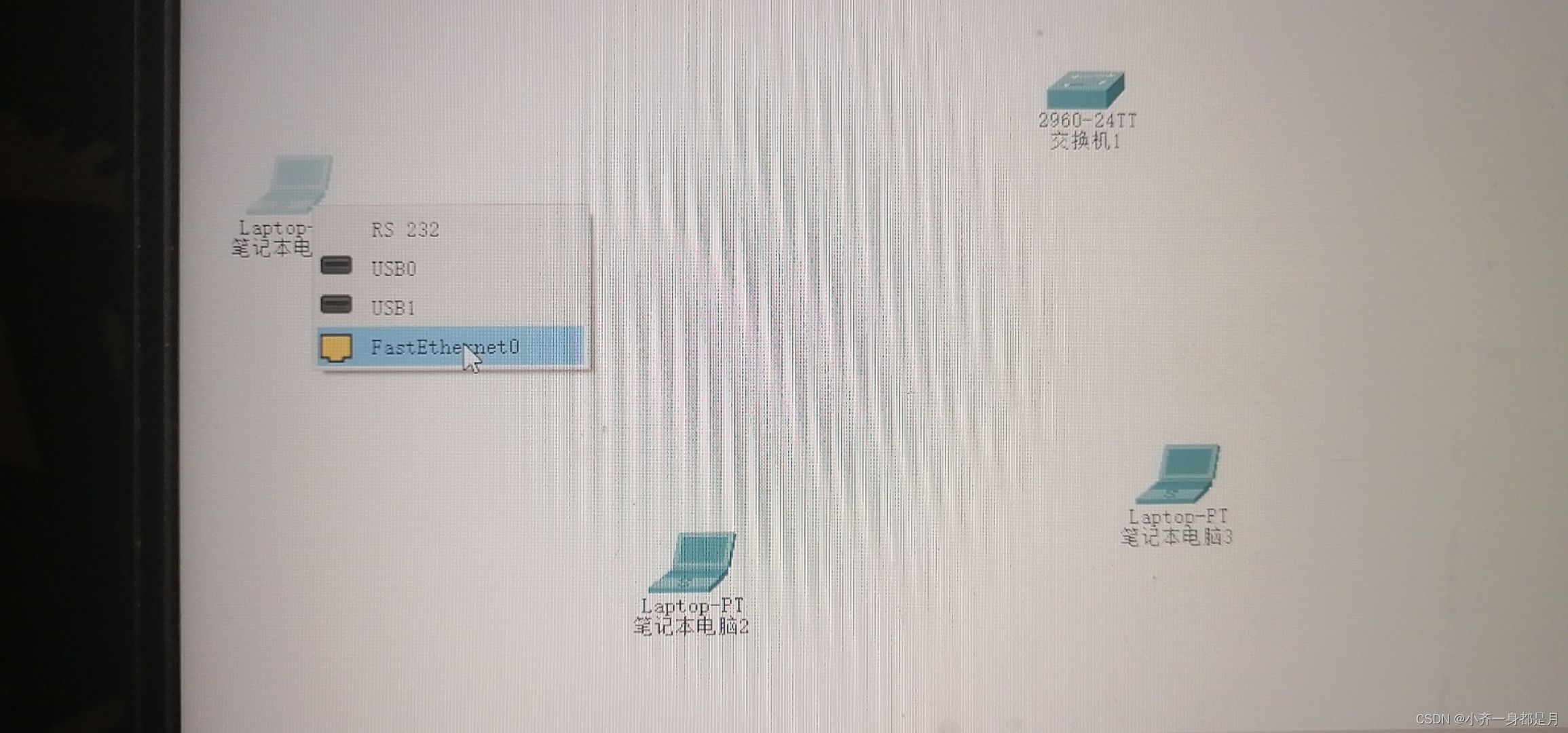

二 电脑跟交换机连接（见图选择电脑的接口）
先点击图中闪电标志 接着选择从闪电数起来的第三根线

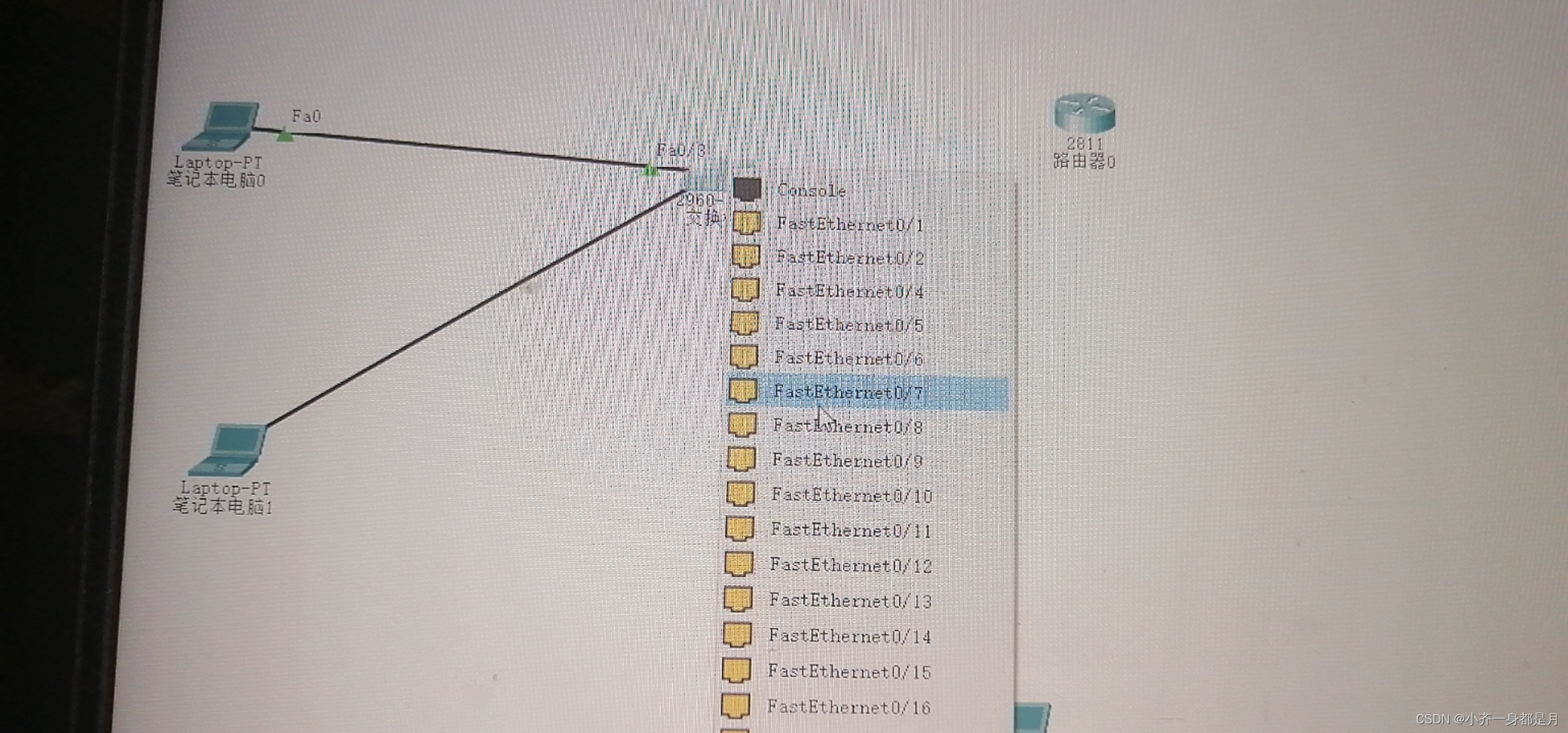

三 选择交换机的端口

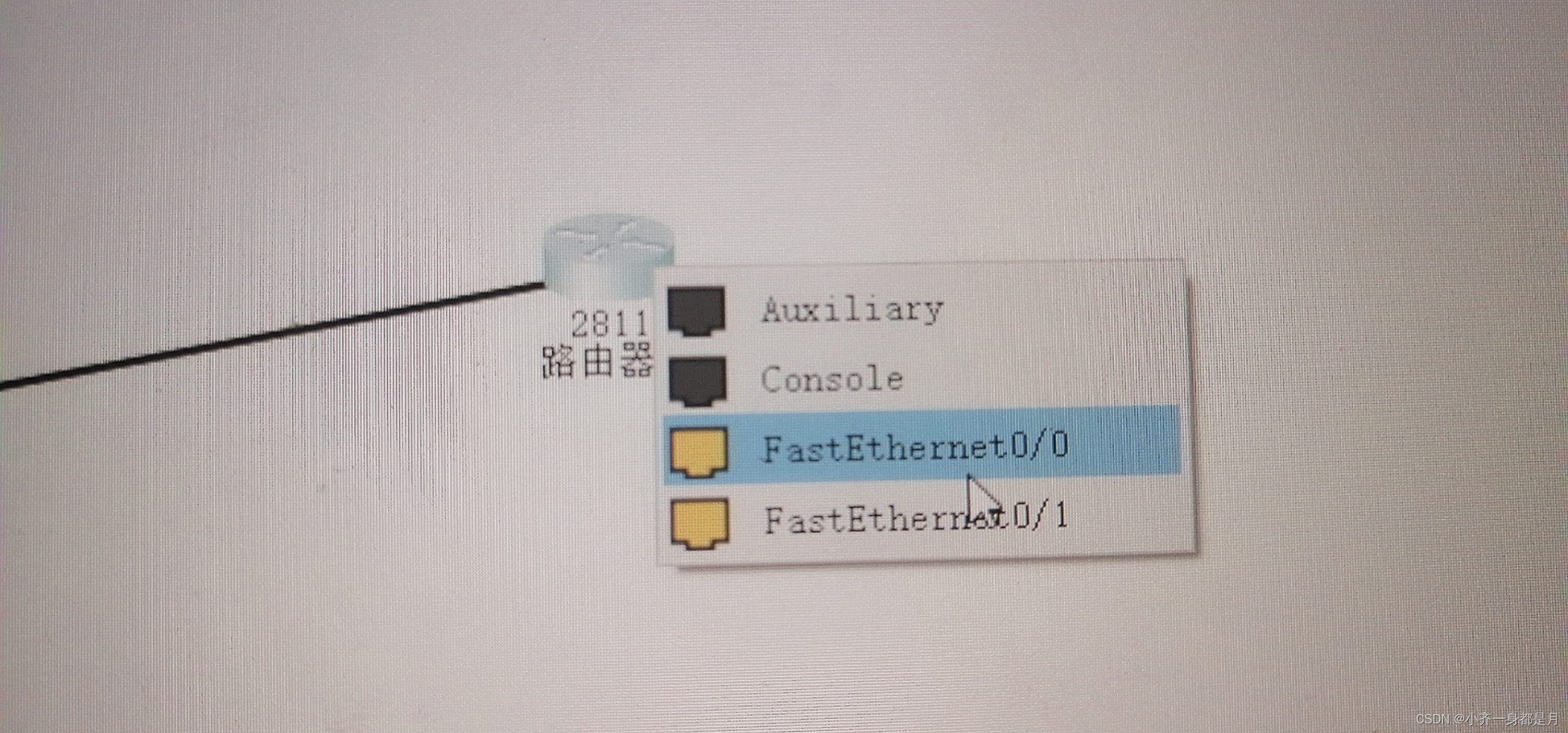

四 交换机连接路由器（连接用的线跟上述一样）

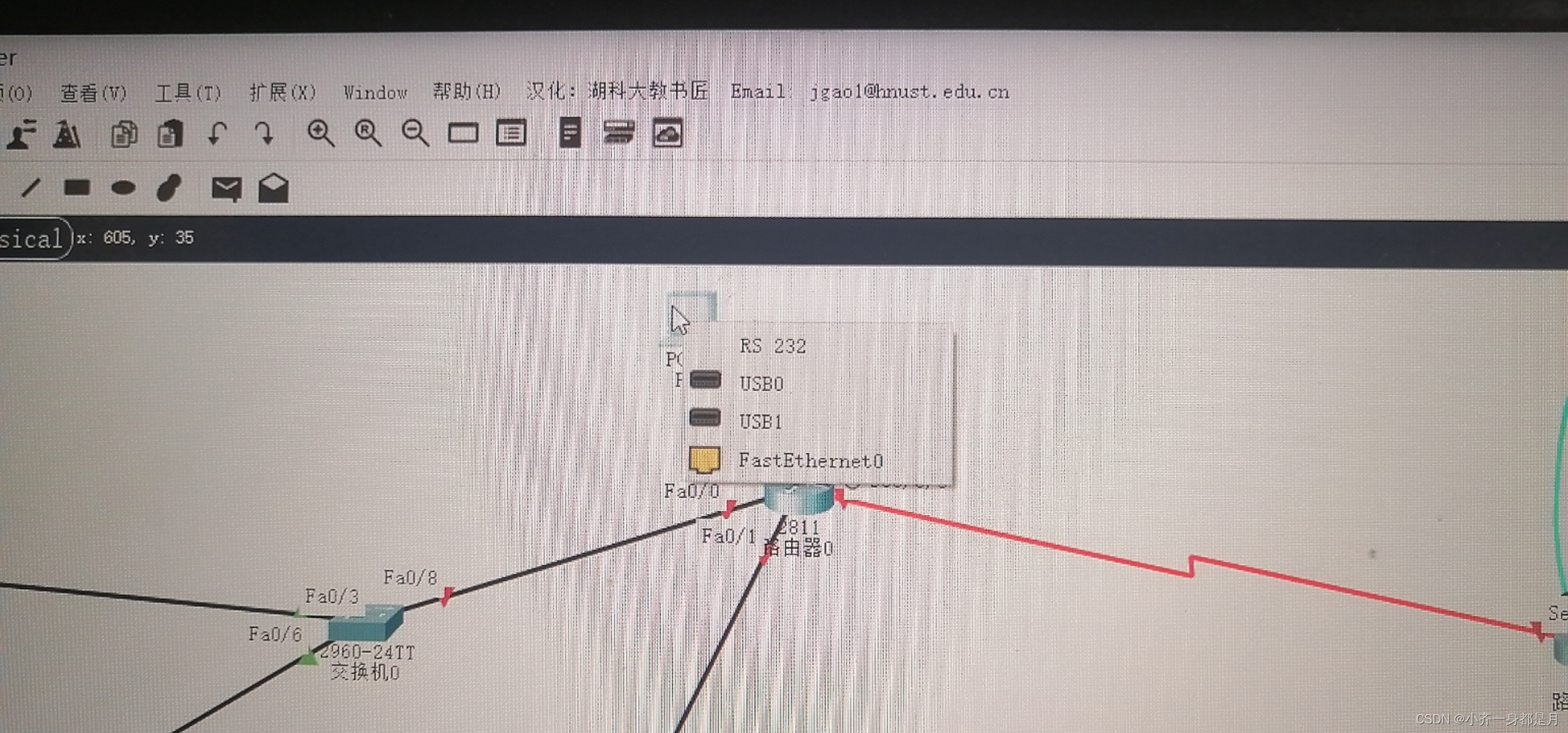

五 交换机连接pc端

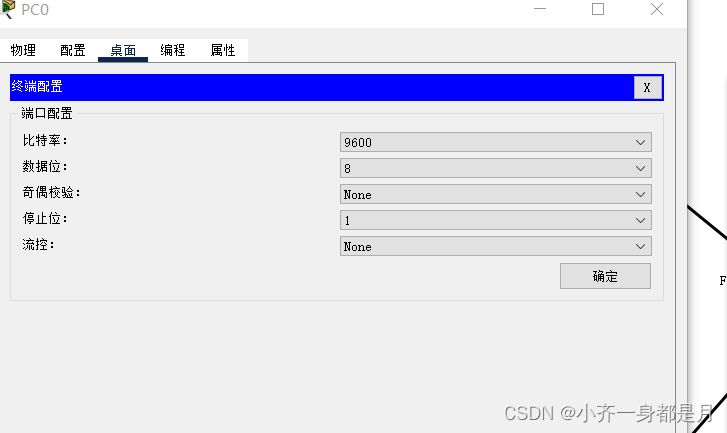

（选择RS 232 ）
选择从闪电数起来第二根蓝色的线

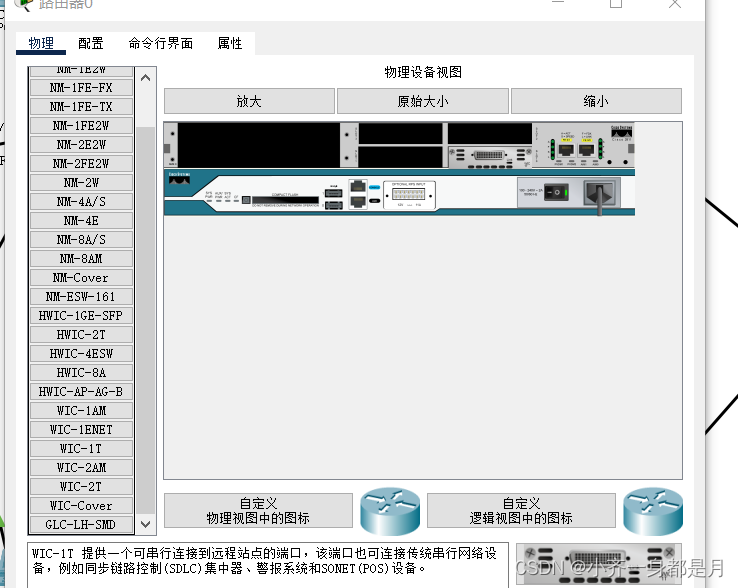

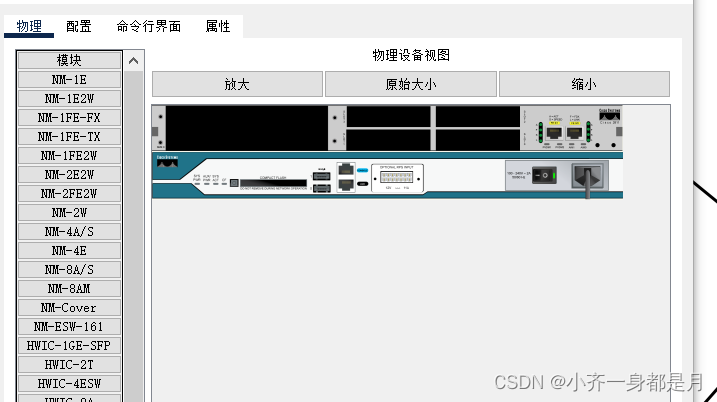

六 配置广域网（第一步关闭电源 第二步点击NM-1E 第三步利用鼠标将WIC-1T拖入右边四个黑框中的任意一个位置 第四步开启电源）

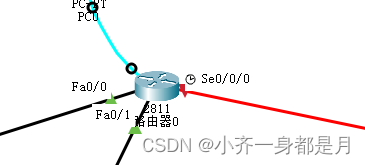

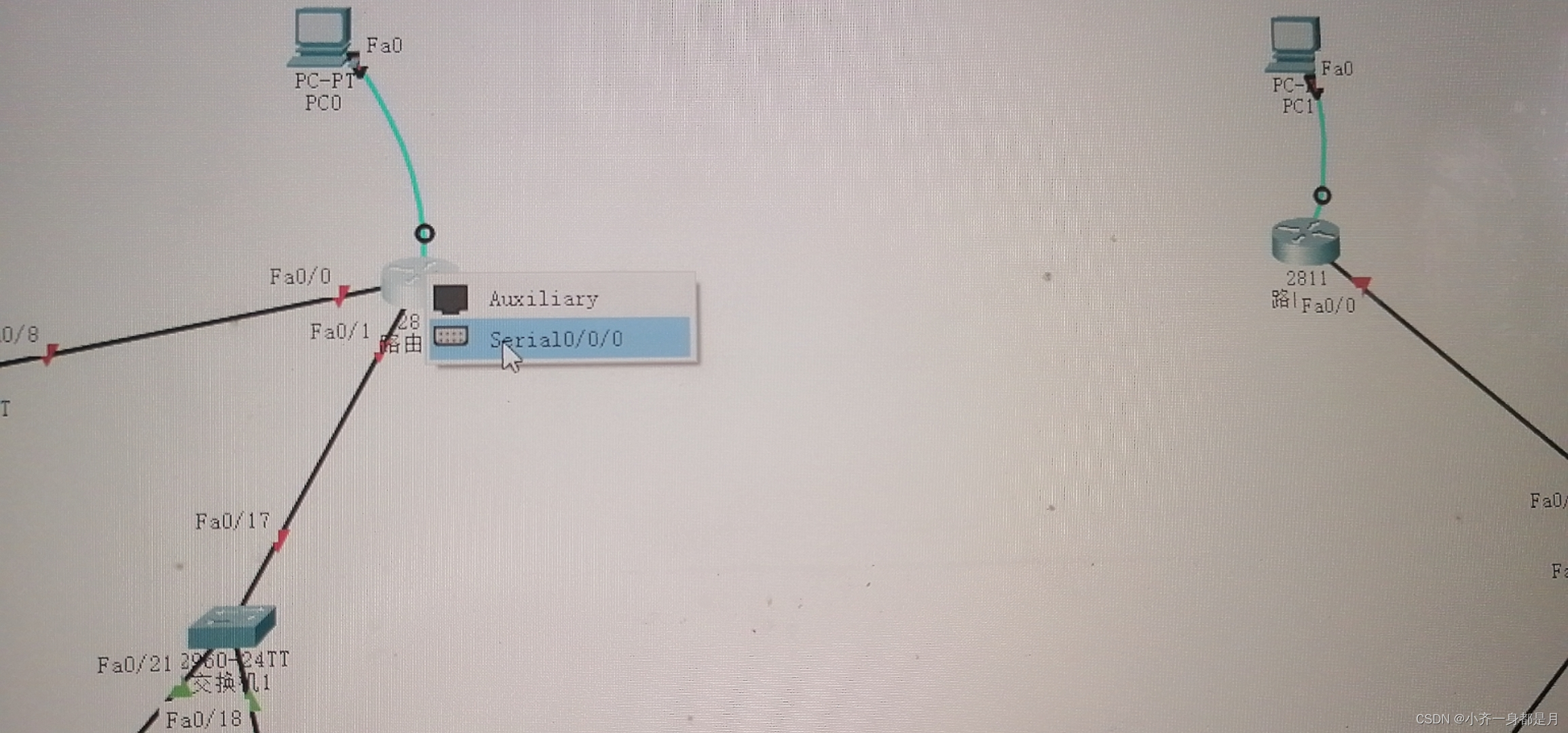

七 连接两个路由器选择带时钟图标的红线（图二从左往右数第八跟线）

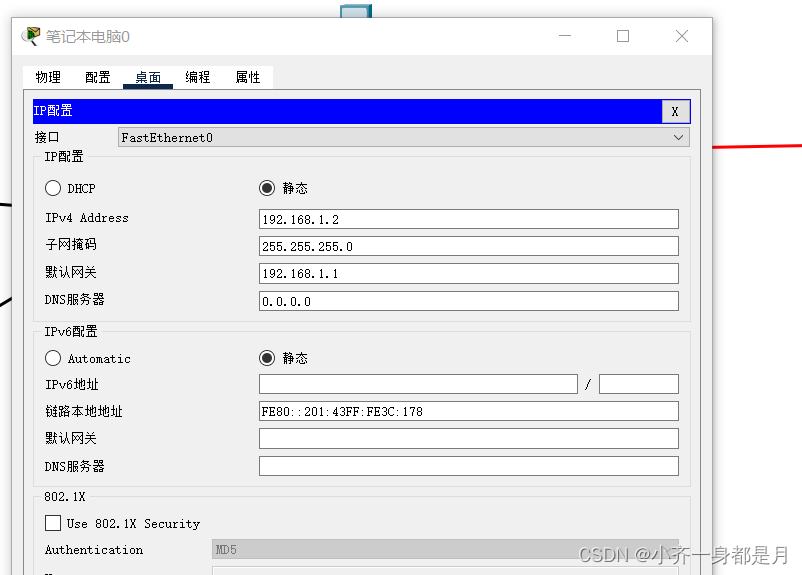

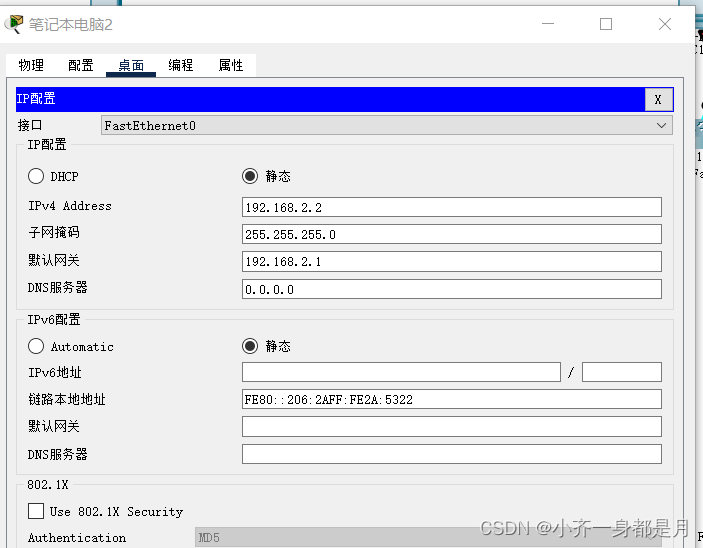

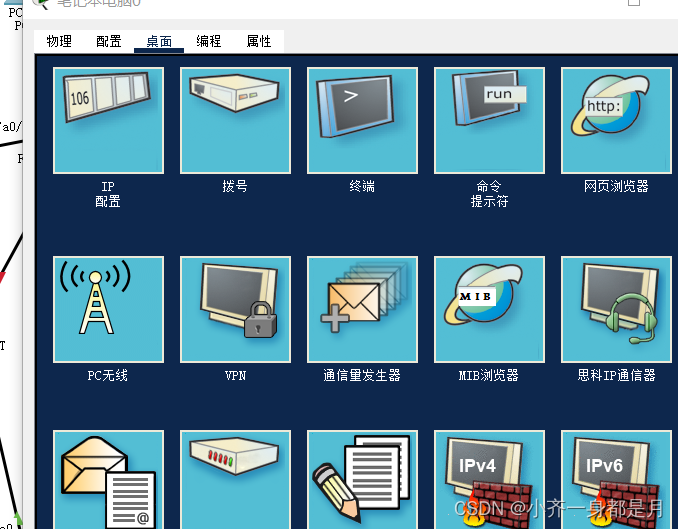

八 配置电脑 0 ，2，4的ip

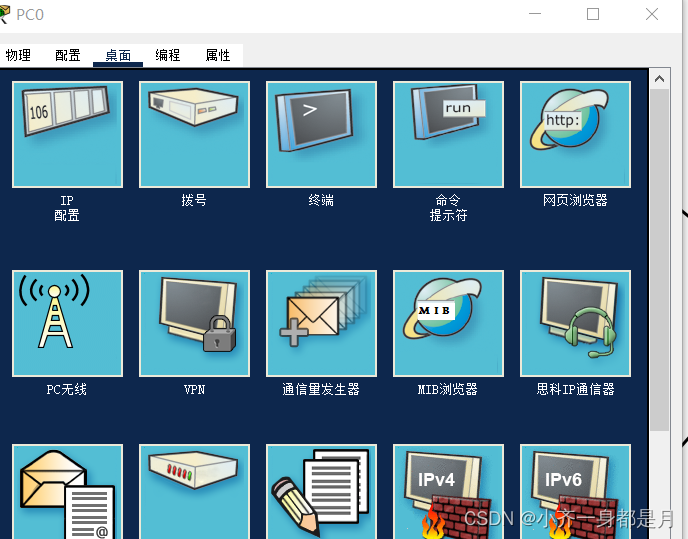

（图一点击ip配置）
（修改前三项）

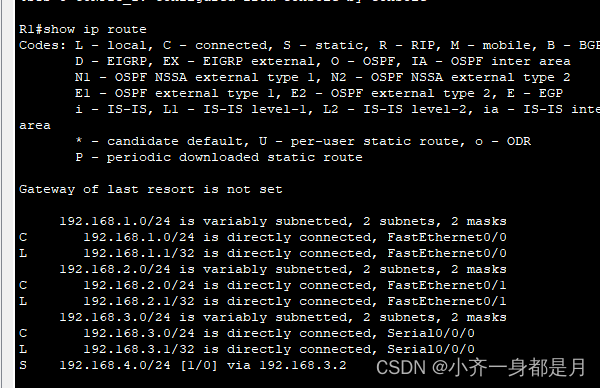

九 配置路由器

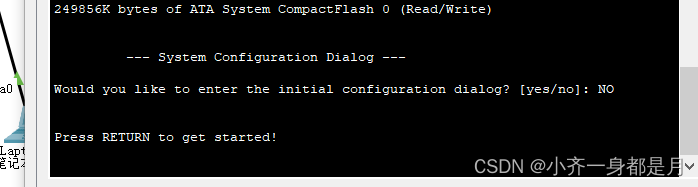

（直接点击确定）

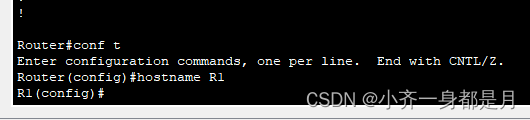

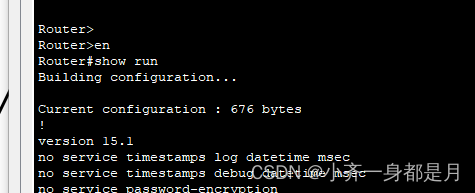

en 特权模式 show run 查看当前配置文件 conf t全局设计模式 hostname R1改名

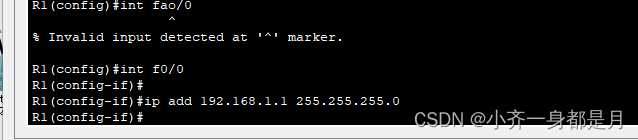

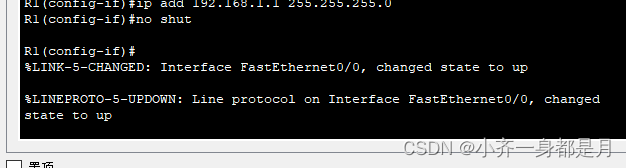

十 配置接口的ip
十一 no shut 启动

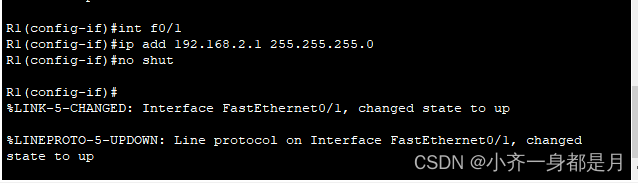

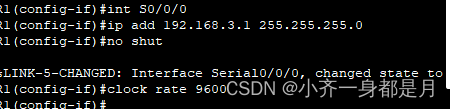

十二 配置第二个接口

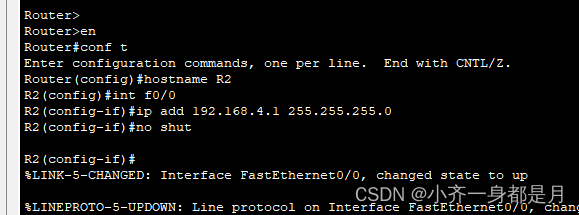

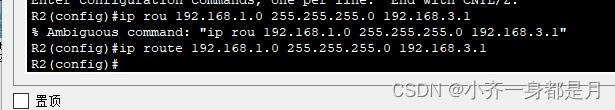

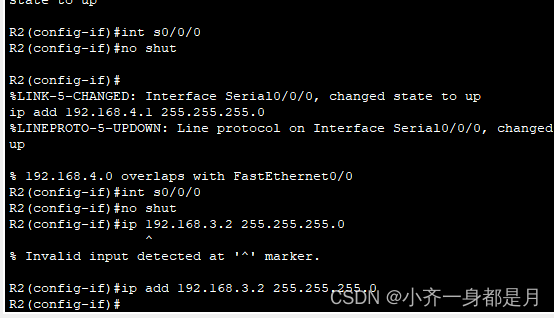

十三 配置R2 (另外一个连接路由器的pc)

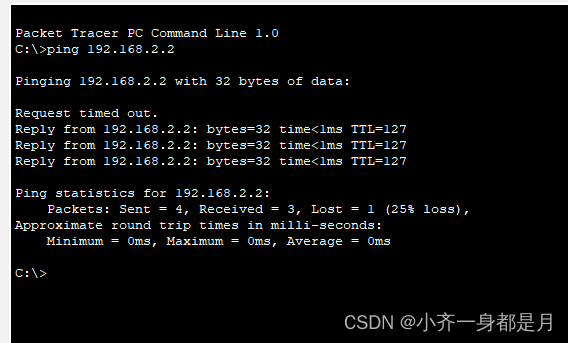

十四 笔记本电脑零 ping 笔记本电脑1

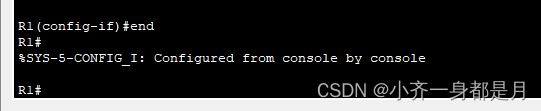

end 退到特权模式

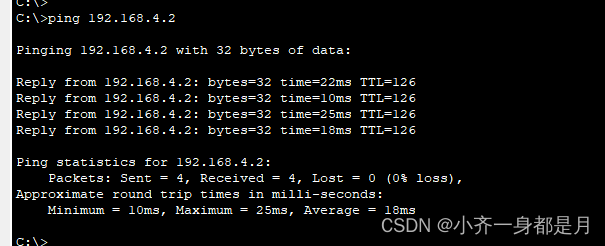

十五 ping 通两个路由器下边的电脑

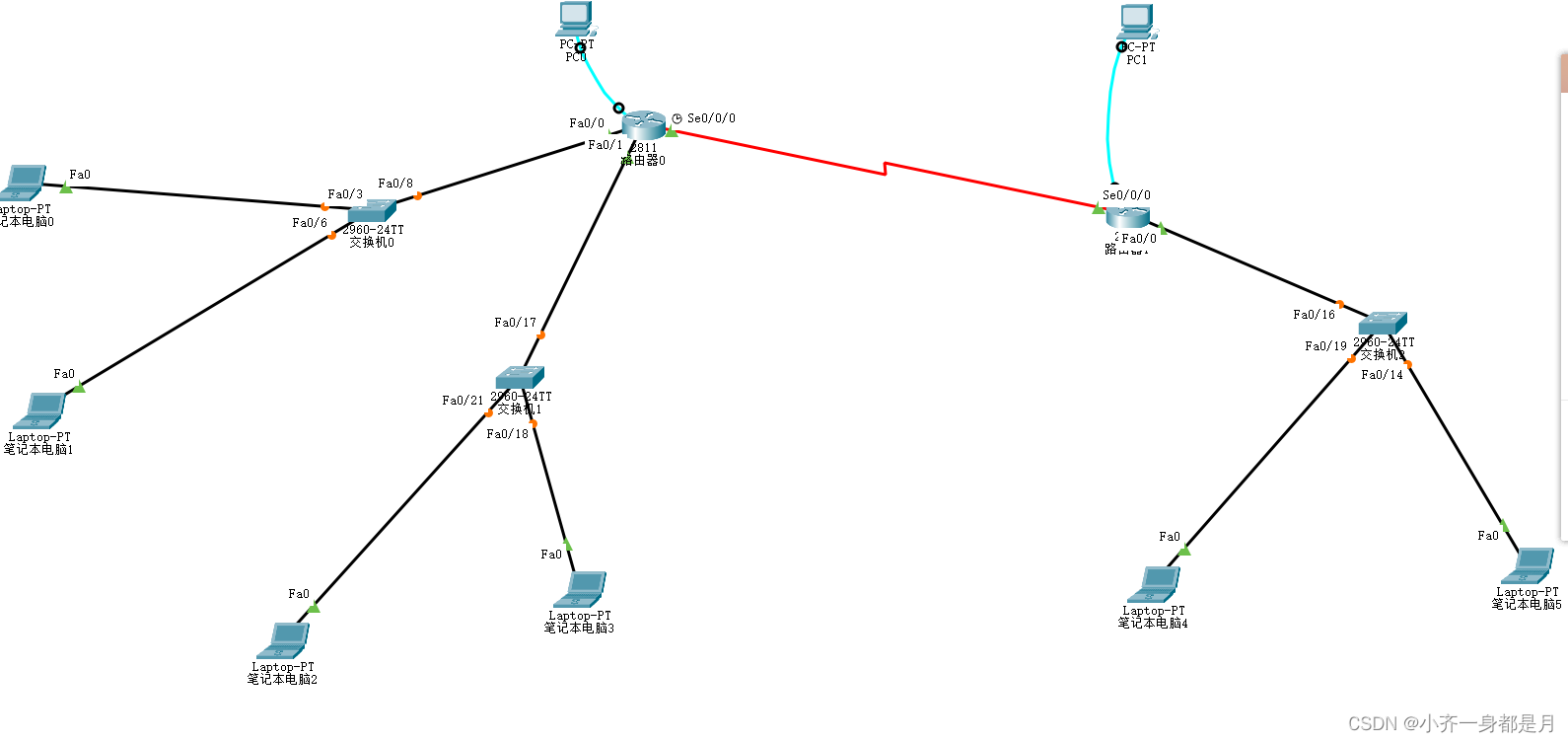

十六 最终完成图
