特性：

20 位地址码：支持 1048576 组唯一编码，降低重复概率。
4 位按键码：支持 16 种按键组合。
同步脉冲：每帧数据以同步码开头，便于接收端识别。
软件解码：需通过单片机解析信号，灵活性高。

硬件：

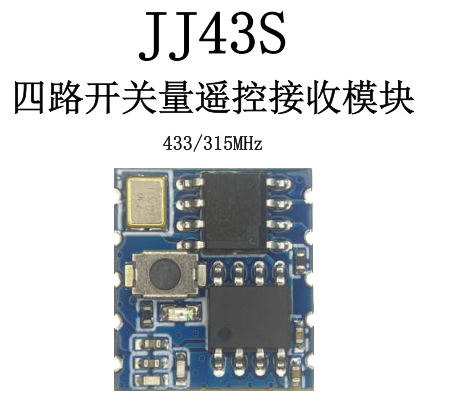

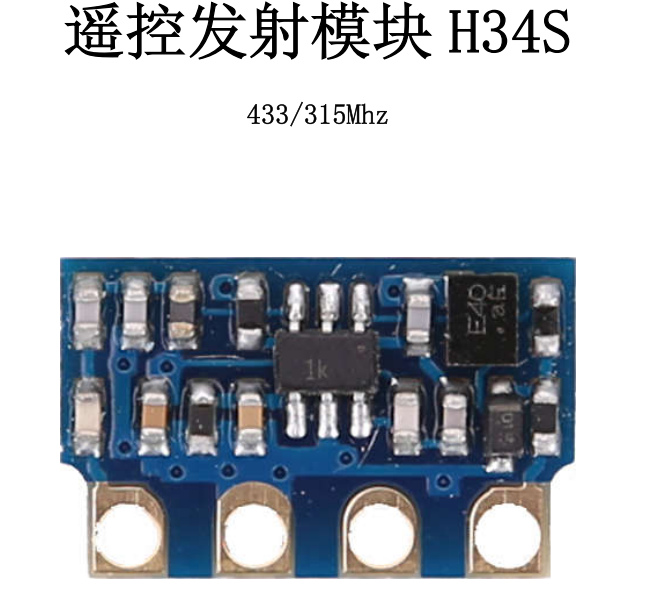

某宝买的H34S（发射模块），JJ43S（接收模块），买前先咨询编码方式是哪种。很重要

注：JJ43S需将低功耗引脚SLP接地才能正常使用。

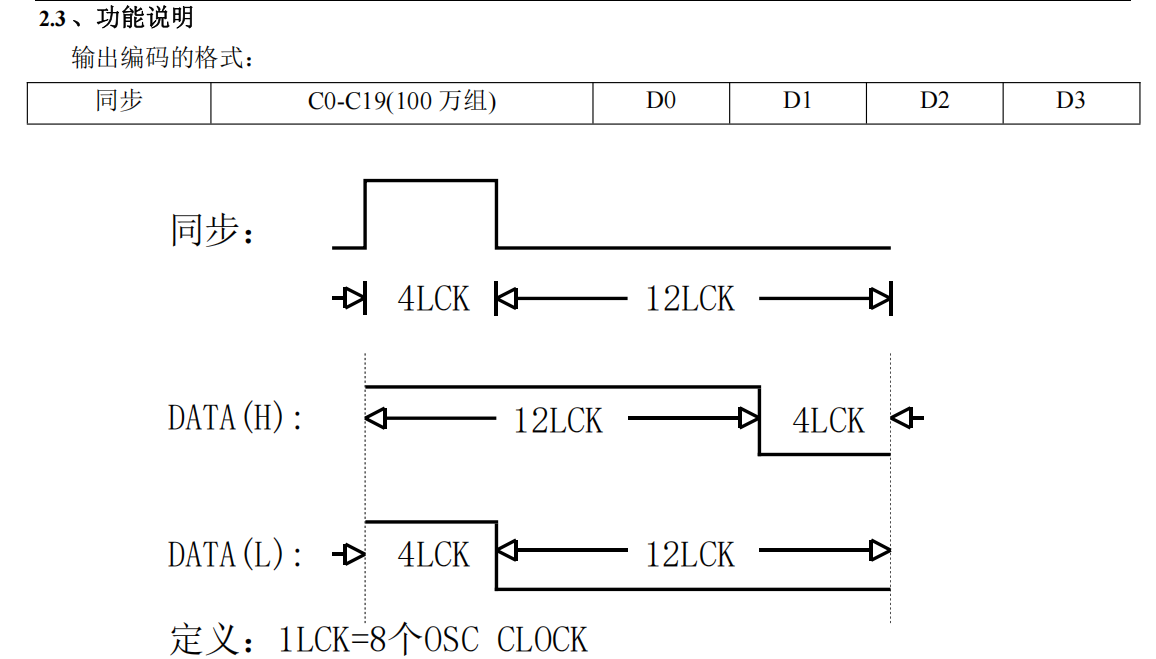

时序图

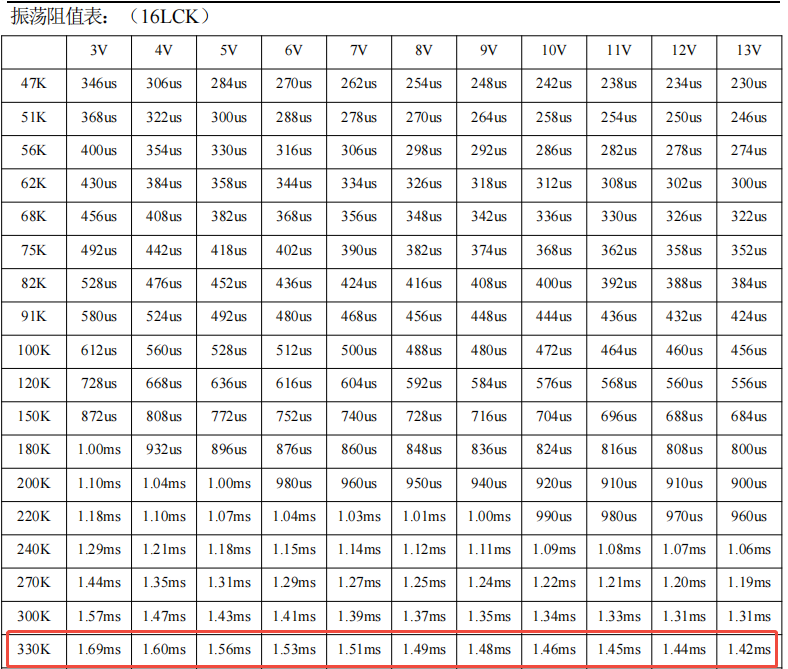

如时序图和振荡周期表，以330K/3V为例，1.69ms是完整一个周期的时间，一个周期为4+12LCK=16LCK，即一个LCK=1.69/16=105.625us，故需要使用定时器产生105.625us的延时。

软件：

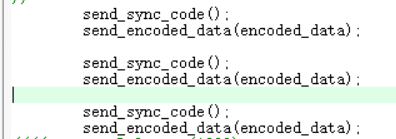

只需按正常协议发波即可，重点是需要连续发3次确定被接收到，刚开始发1次，330K的振荡周期都试过了，还是不行，后面观察自动发射的模块波形才发现是连续发3次，可能是JJ43S软件解码的原因导致。

总结软件实施步骤：

1.延时函数通过定时器中断产生1us，再根据需要的振荡周期进行配置

2.保证同步码在前，接着是地址和数据，除同步码外，共需发送24位（20位地址+4位数据）

具体如下：

延时函数：

// 延时一个振荡周期
void delay_one_osc_period(void) {
    TIM_SetCounter(TIM3, 0);
    while (TIM_GetCounter(TIM3) < TIM_PERIOD);
}

同步码：

// 发送同步码
void send_sync_code(void) {
    uint8_t i;

    // 高电平部分
    GPIO_SetBits(GPIOA, GPIO_Pin_0);
    for (i = 0; i < SYNC_CODE_LENGTH_HIGH; i++) {
        delay_one_osc_period();
    }
    // 低电平部分
    GPIO_ResetBits(GPIOA, GPIO_Pin_0);
    for (i = 0; i < SYNC_CODE_LENGTH_LOW; i++) {
        delay_one_osc_period();
    }

}

数据位：

// 发送一个数据位
void send_data_bit(bool bit) {
    uint8_t i;
    if (bit) {
        // DATA(H) 12LCK高 + 4LCK低
        GPIO_SetBits(GPIOA, GPIO_Pin_0);
        for (i = 0; i < 12; i++) {
            delay_one_osc_period();
        }
        GPIO_ResetBits(GPIOA, GPIO_Pin_0);
        for (i = 0; i < 4; i++) {
            delay_one_osc_period();
        }
    } else {
        // DATA(L) 4LCK高 + 12LCK低
        GPIO_SetBits(GPIOA, GPIO_Pin_0);
        for (i = 0; i < 4; i++) {
            delay_one_osc_period();
        }
        GPIO_ResetBits(GPIOA, GPIO_Pin_0);
        for (i = 0; i < 12; i++) {
            delay_one_osc_period();
        }
    }
}

发送整帧：

// 发送编码数据
void send_encoded_data(uint32_t data) {
    uint8_t i;
    for (i = 0; i < 24; i++) {
        send_data_bit((data >> (23 - i)) & 0x01);
    }
}
