1）

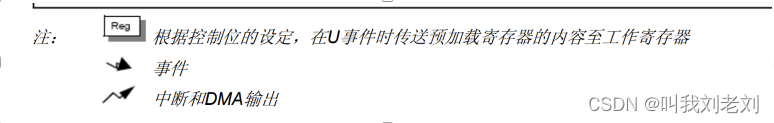

上图有Reg字样的图标，代表影子寄存器符号，他说的意思是：用户读写都是操作预装载寄存器，当产生U（更新事件）的时候会将预加载寄存器的内容传送到工作寄存器，这个工作寄存器也就是影子寄存器。

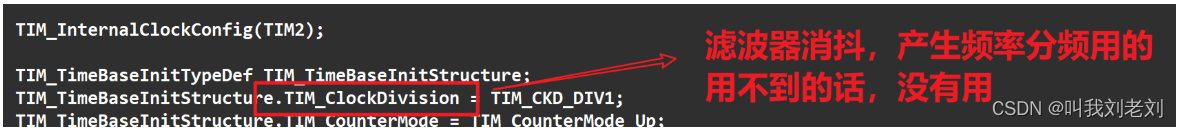

2）定时器的基准时钟默认配置的是72MHZ
3）
4）

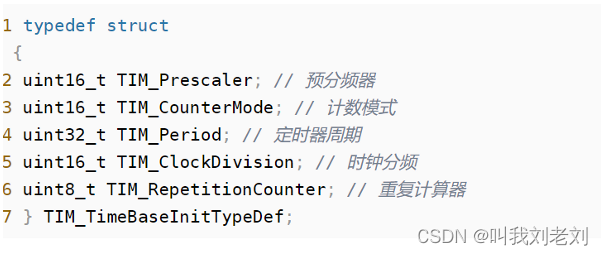

定时器周期：就是自动重装载寄存器的值
重复计算器：高级定时器才用得到

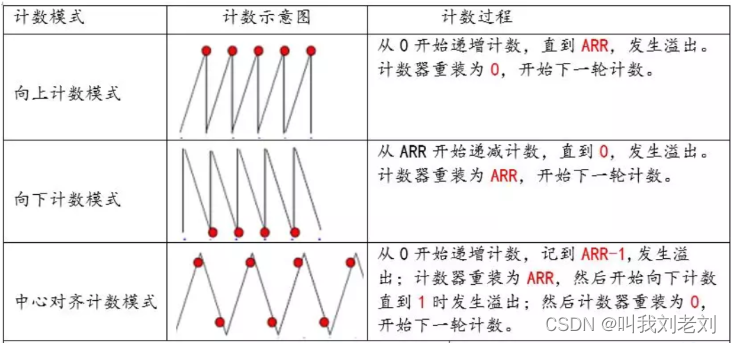

5）
每次溢出产生更新事件（注意是更新事件并不是更新中断），想要产生更新中断，需要使能中断，由更新事件进行触发。在这里介绍两个函数，ClearFlag（）清除中断标志位&ClearITPendinBit（）清除中断待处理位，中断标志位是更新事件发生与否的判断，但是不代表产生中断，中断待处理位是中断的标志，置1会产生中断，进入中断处理函数，中断待处理位需要手动清零，否则会一直进入中断函数。
6）自动重装载寄存器：两个功能，设置目标溢出值&重新转载的值，两个功能更具计数模式而定。
END~~
