华为-eNSP-单臂路由基础配置

      单臂路由（Router-on-a-Stick）是一种网络技术，通过在路由器的一个物理接口上配置多个逻辑子接口，实现不同VLAN（虚拟局域网）之间的互联互通。这种技术通常用于在只有一个物理接口的路由器上实现VLAN间的路由

    工作原理：

1.物理接口划分：路由器的物理接口可以被划分成多个逻辑接口，这些逻辑接口被称为子接口。

2.子接口配置：每个子接口被分配给一个特定的VLAN，并配置相应的IP地址作为该VLAN的网关。

3.数据传输：当数据从一个VLAN传输到另一个VLAN时，数据包会通过路由器的物理接口，路由器根据数据包的VLAN标签进行路由转发。

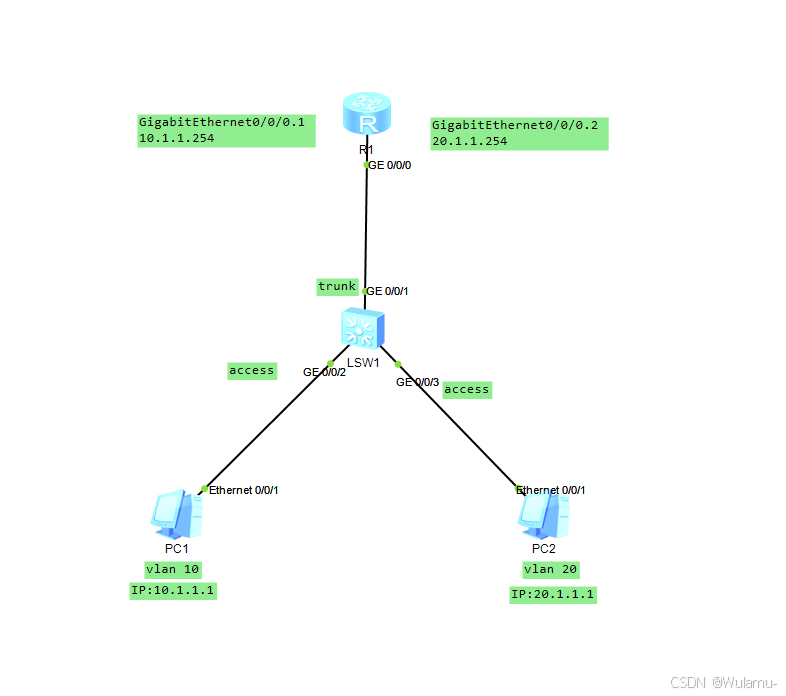

单臂路由配置

、

路由器配置：

interface GigabitEthernet0/0/0.1                                                  进入子接口
 vlan-type dot1q 10                                                                       配置接口协议并绑定VLAN
 ip address 10.1.1.254 255.255.255.0                                           配置IP地址
#
interface GigabitEthernet0/0/0.2                                                 进入子接口
 vlan-type dot1q 20                                                                      配置接口协议并绑定VLAN
 ip address 20.1.1.254 255.255.255.0                                          配置IP地址

交换机配置：



vlan batch 10 20                                                                            创建VLAN

interface GigabitEthernet0/0/1                                                     进入接口
 port link-type trunk                                                                      接口模式
 port trunk allow-pass vlan 10 20                                                允许通过的vlan
#
interface GigabitEthernet0/0/2                                                     进入接口
 port link-type access                                                                   接口模式
 port default vlan 10                                                                      允许通过的vlan
#
interface GigabitEthernet0/0/3                                                     进入接口
 port link-type access                                                                   接口模式
 port default vlan 20                                                                      允许通过的vlan
