xilinx FFT核 配置和应用（端口介绍）

xilinx 为用户提供了FFT的闭源核，个人学习对此进行了总结。

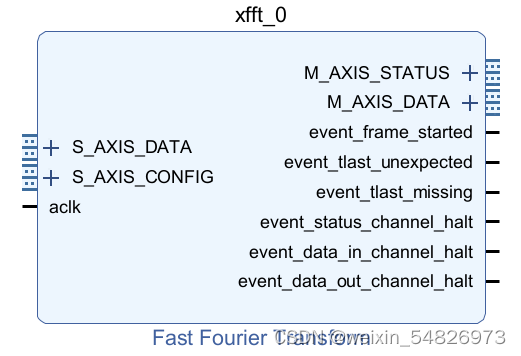

图1 fft 核示意图

此核心是xilinx闭源的IP核，其端口如上图所示主要有四个端口和事件报告的event端口，1、数据输入端口S_AXIS_DATA，2、配置端口S_AXIS_CONFIG，3、数据输出端口M_AXIS_DATA，4、状态输出端口M_AXIS_STATUS（scale缩放端口自适应选项使能后会出现）。以及事件报告的event六个端口（默认数量会随配置有一定改变）。

此fft核心是基于ARM的AXI stream协议的总线架构，此架构为数据流的结构，没有对应的具体实际物理地址，而是映射地址，每次完成一次数据流的传输。因此首先对各个端口的作用进行讲解，然后对配置页选项进行详细介绍。

一、端口介绍

1、数据输入端口 （S_AXIS_DATA）

s_axis_data_tdata[31:0]	数据输入端口	低16位 实部数据 高16位 虚部数据（配置页可调整位数）
s_axis_data_tlast	数据传送完成标志位	最后一个数据传输到来时被拉高一个时钟，标志一次数据传输结束。
s_axis_data_tready	数据输入状态标志位	该端口输出拉高表示，fft核做好了数据接收的准备。
s_axis_data_tvalid	输入数据有效标志	该端口配合输入数据使用，fft核心判定当该端口拉高时，输入数据为有效数据。

2、配置端口（S_AXIS_CONFIG）

此端口用于配置fft工作的：1、快速傅里叶变换的点数 2、正向逆向傅里叶变换（fft or ifft） 3、缩放比例；

s_axis_config_tdata[7:0]	数据输入端口	fft配置端口
s_axis_config_tready	数据输入状态标志位	该端口拉高表示，fft核做好了配置数据接收的准备。
s_axis_config_tvalid	输入数据有效标志	该端口由外设备配合s_axis_config_tdata使用，拉高表示配置数据有效。

3、数据输出端口（M_AXIS_DATA）
