MATLAB论文曲线图修改与导出

该篇博客是本人在论文撰写所使用的代码，现于大家共分享

一、将matlab下的fig图中的xy轴上添加坐标

%% 添加x轴和y轴的坐标
xlabel('\fontname{宋体}\fontsize{10.5}时间\fontname{Times New Roman}\fontsize{11}\it t\rm/s');
ylabel('\fontname{宋体}\fontsize{10.5}负载扭矩\fontname{Times New Roman}\fontsize{11}\it T\rm/(N·m)');

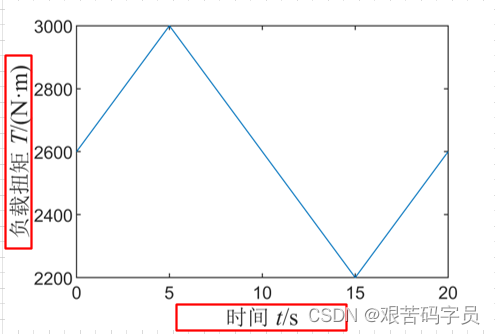

通过上述代码得出的图，如下图1所示：

二、修改图为论文格式

通过下述代码将图1修改为大论文的标准格式

%% 将论文需要的图片修改为标准格式
legend boxoff;                                %去除图例边框
set(gca,'Box','off');                         %去除坐标右边和上边的框框
set(gca,'FontName','Times New Roman');        %将xy轴的坐标的数值调整为Times New Roman
set(gca,'FontSize',14);                       %设置xy轴坐标的数值大小为14
set(gca,'LooseInset',get(gca,'TightInset'));  %修改图中显示范围

set(gcf,'position',[800,400,405,270]);       %划分并设置fig图的大小
set(gca,'LineWidth',1.2);                    %确定xy轴边框线性的粗细
legend('\fontname{宋体}\fontsize{7}加\fontname{Times New Roman}\fontsize{7.2}10')；%修改图例字体

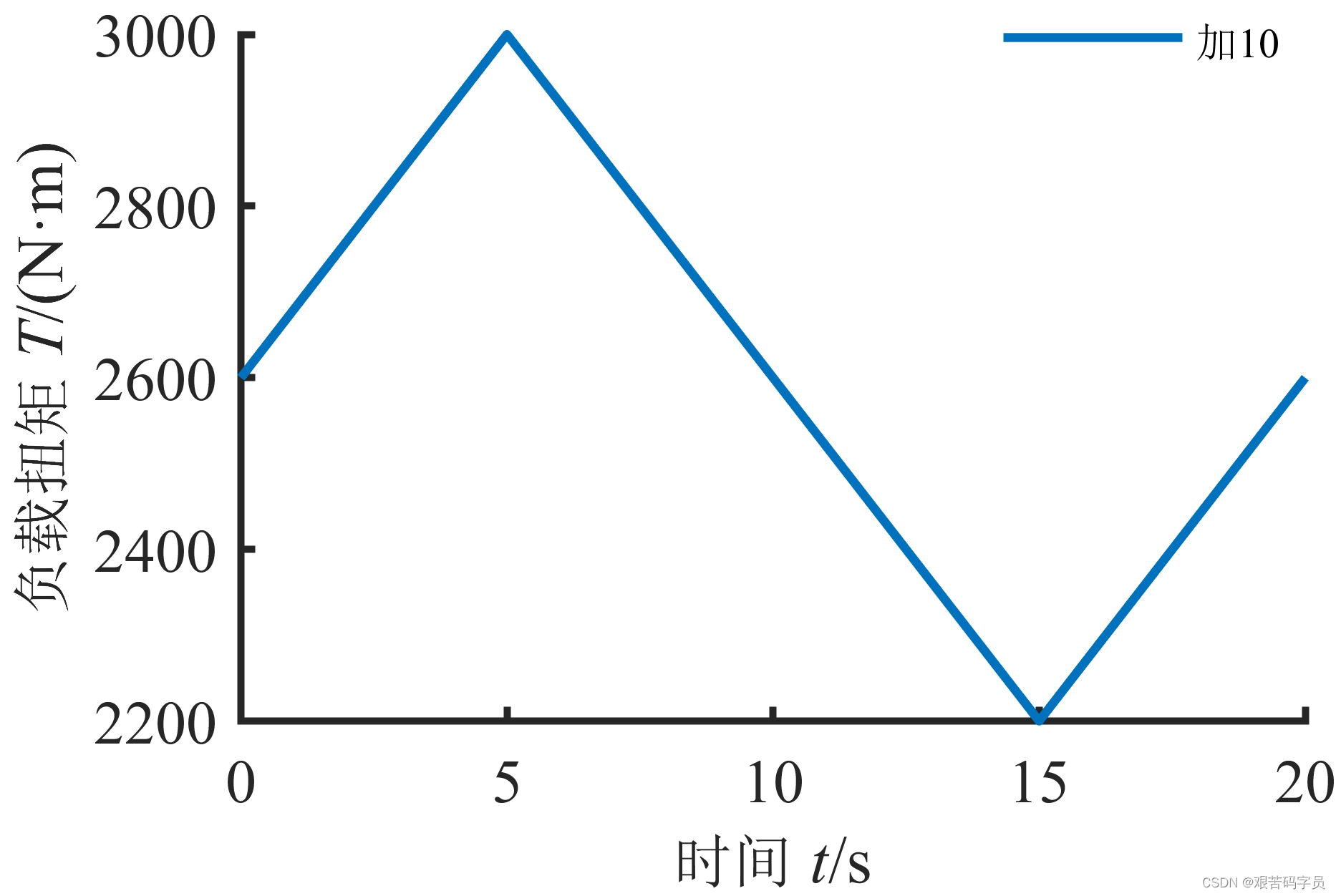

通过上述代码得出的图，如下图1所示：

三、高清图导出

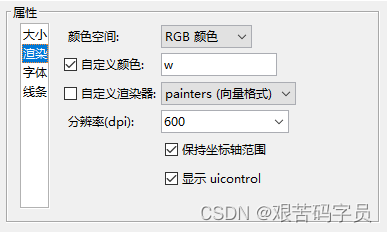

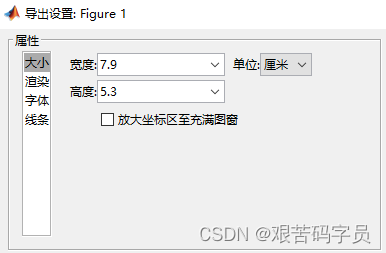

通过上图可看出，所得出的曲线基本已经调整好；但是，由于论文需要高清图。因此matlab下fig图导出时需要修改，修改步骤如下图所示：

如上图所示，fig图在导出时，大小选择：宽度7.9，高度5.3；渲染600。导出为TIFF no compression image(*.tif)格式。此时导出的图清晰度较高。

注：本文所修改的格式是基于论文版面A4，页边距为上：2.54，下：2.54，左：2.54；右：2.54。其余情况如需调整可联系作者，qq：2358571667。
