Idf框架：手把手教学Esp32c3测试ms5611气压高度计并计算海拔高度

最新推荐文章于 2025-05-27 10:24:35 发布

航班正在准备起飞

最新推荐文章于 2025-05-27 10:24:35 发布

阅读量274

点赞数 4

文章标签：嵌入式硬件单片机

本文链接：https://blog.youkuaiyun.com/weixin_54652399/article/details/145587325

版权

代码详情下载地址https://download.youkuaiyun.com/download/weixin_54652399/90361408?spm=1001.2014.3001.5501

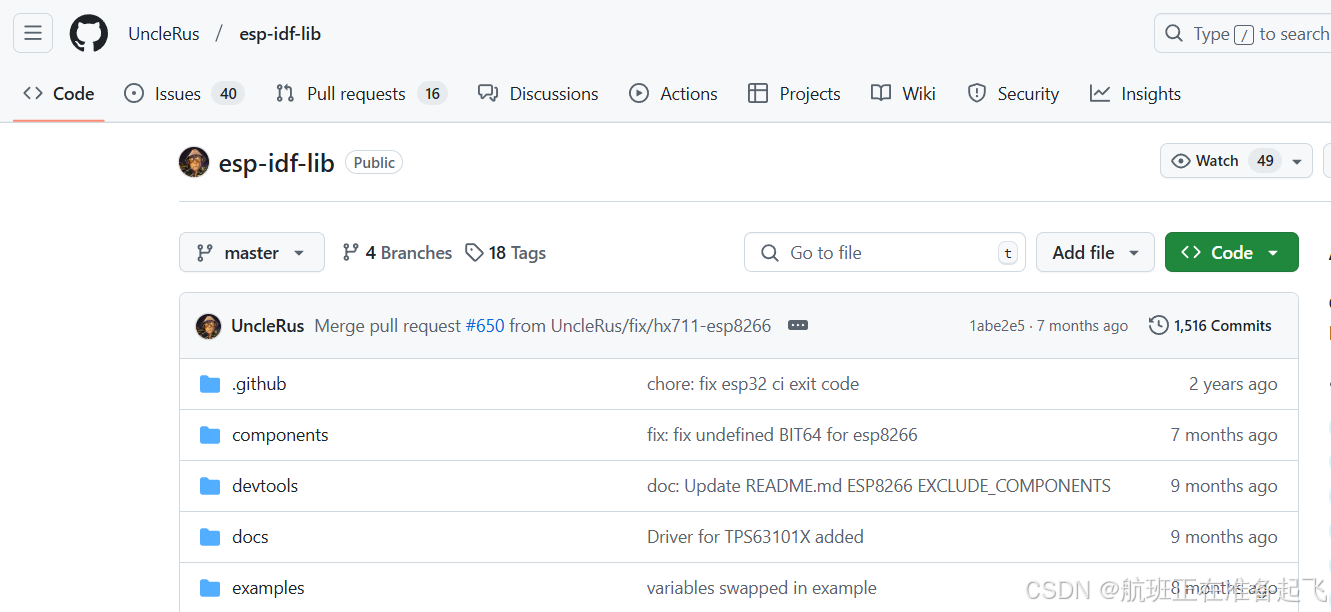

一、打开组件网站UncleRus/esp-idf-lib: Component library for ESP32-xx and ESP8266 (github.com)

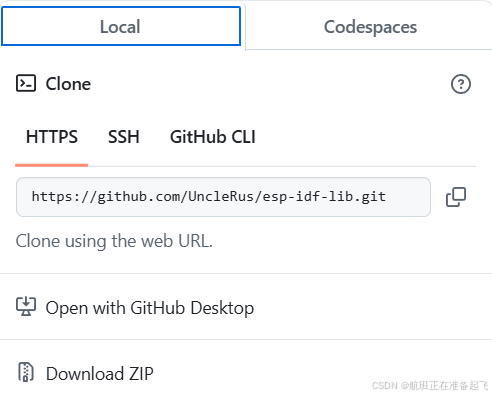

下载或克隆组件仓库，

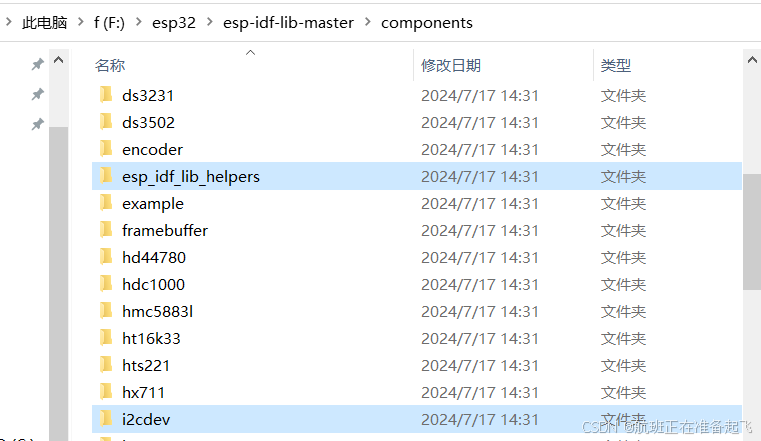

在组件仓库中早到我们的组件依赖包，将他们都添加到工程中去

也可以使用乐鑫官方组件库的这两个依赖项，这里效果都一样就不在演示

我们在使用组件的时候要使编译器找到我们的组件就要根据自己的使用情况和组件目录来编写CMakeLists文件

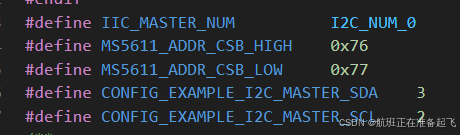

配置好以后根据实际I/O连接状态修改端口，如果端口错误，会产生报错和无限循环的看门狗

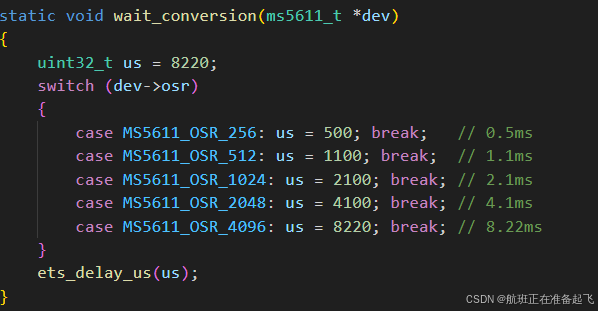

采样精度根据自己的事迹需求修改，采样精度越高，需要的转换时间就越多，传感器rest后的等待时间就要相应的增加

具体等待时间为手册参考时间，可以相应的加长时间增加容错

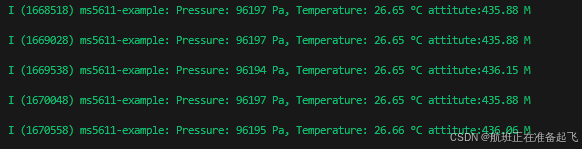

程序运行后如图：
