保姆级 OSPF 实验配置指南：单区域 + 多区域实战攻略（附避坑指南）



保姆级 OSPF 实验配置指南：单区域 + 多区域实战攻略（附避坑指南）

一、前言：为什么 OSPF 是网络工程师的必修课？

作为网络层核心路由协议，OSPF（开放最短路径优先）凭借高效的链路状态算法、支持大规模网络和丰富的区域划分特性，成为企业网、运营商网络的标配。无论是校招面试还是企业实战，OSPF 配置都是高频考点。

二、单区域 OSPF 配置：从拓扑到落地全解析

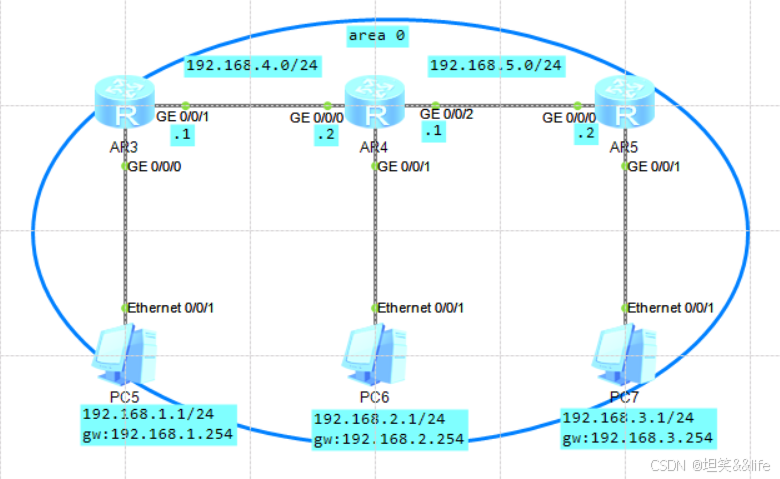

（一）实验拓扑图（清晰标注 IP 规划）

在这里插入图片描述

（二）设备配置步骤

#AR3的配置：
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 192.168.1.254 24
[Huawei-GigabitEthernet0/0/0]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 192.168.4.1 24
[Huawei-GigabitEthernet0/0/1]q
[Huawei]ospf 1 router-id 1.1.1.1
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]network 192.168.4.0 0.0.0.255

#AR4的配置：
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 192.168.4.2 24
[Huawei-GigabitEthernet0/0/0]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 192.168.2.254 24
[Huawei-GigabitEthernet0/0/1]int g0/0/2
[Huawei-GigabitEthernet0/0/2]ip add 192.168.5.1 24
[Huawei-GigabitEthernet0/0/2]q
[Huawei]ospf 1 router-id 2.2.2.2
[Huawei-ospf-1]a 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]network 192.168.5.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]network 192.168.4.0 0.0.0.255

#AR5的配置：
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 192.168.3.254 24
[Huawei-GigabitEthernet0/0/1]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 192.168.5.2 24
[Huawei-GigabitEthernet0/0/0]q
[Huawei]ospf 1 router-id 3.3.3.3
[Huawei-ospf-1]a 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.0]network 192.168.5.0 0.0.0.255

（三）配置关键点解析（新手必看！）

  1. Router-ID 唯一性：必须手动指定且全网唯一（如使用环回接口 IP），否则可能导致邻居无法建立

  2. Network 命令原理：不是 “激活接口”，而是 “宣告该接口所在网段”，通配符掩码（如 0.0.0.255）表示精确匹配该网段

  3. 接口类型影响：以太网接口默认以 DR/BDR 方式建立邻居，点到点接口无需选举 DR

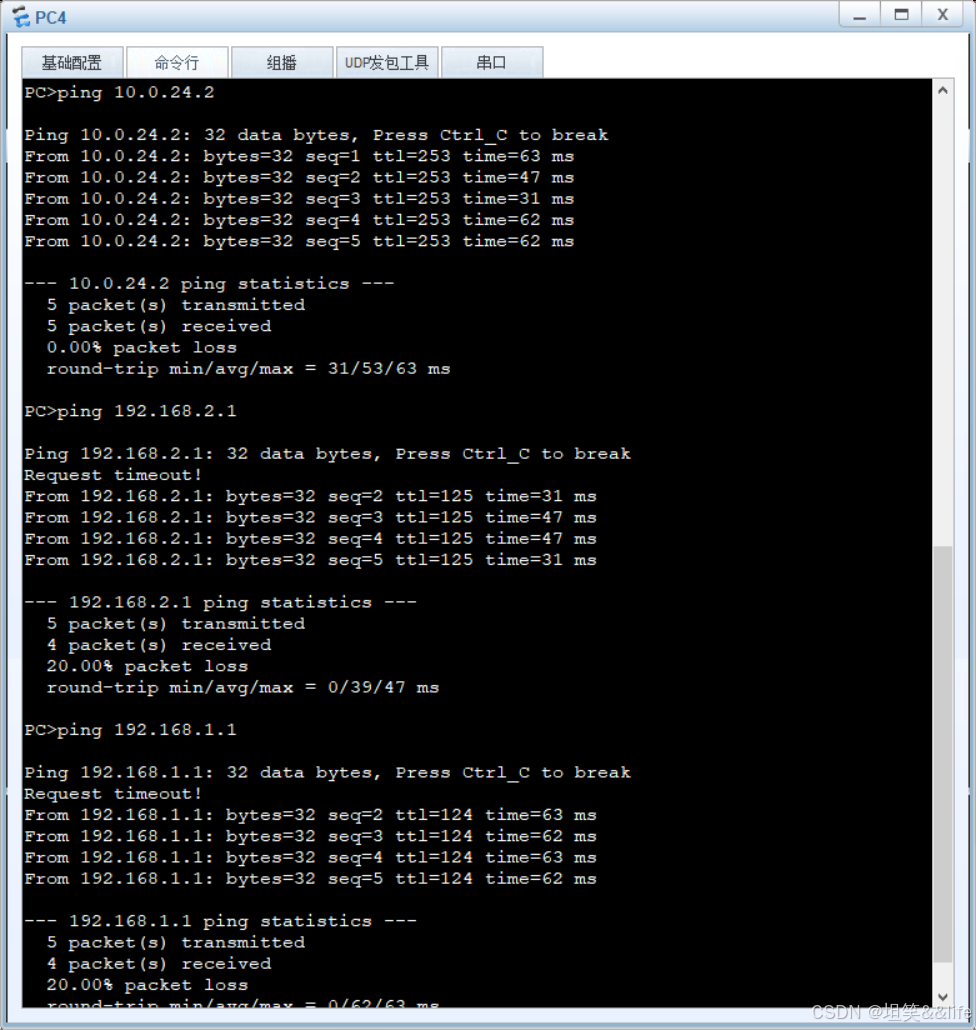

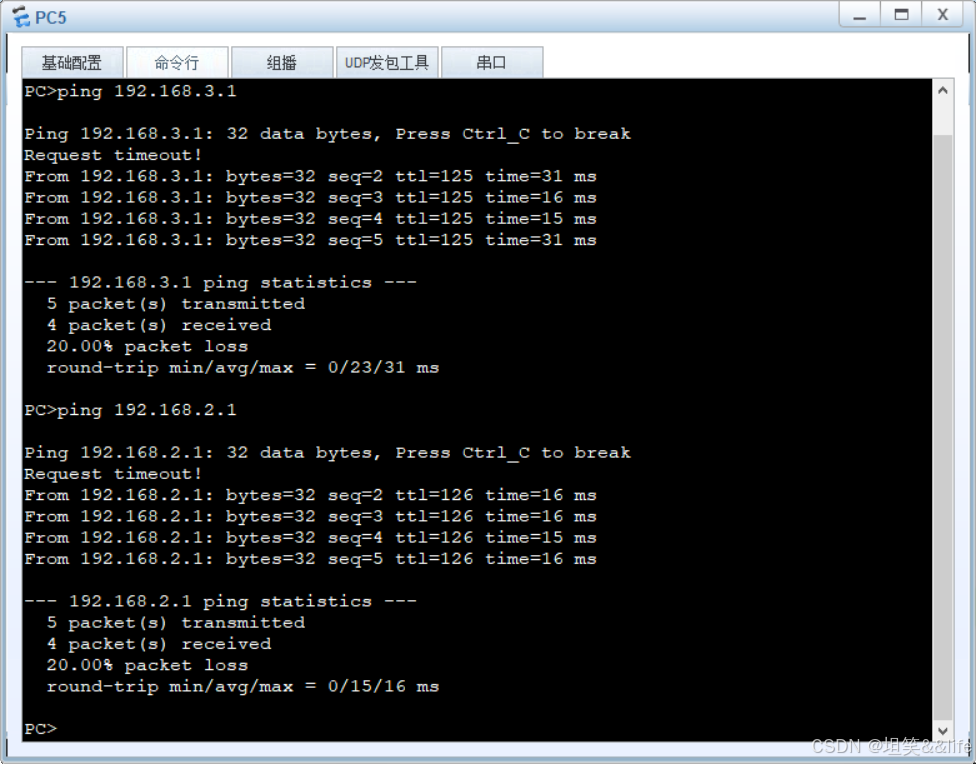

在这里插入图片描述

三、多区域 OSPF 配置：企业网大规模组网必备

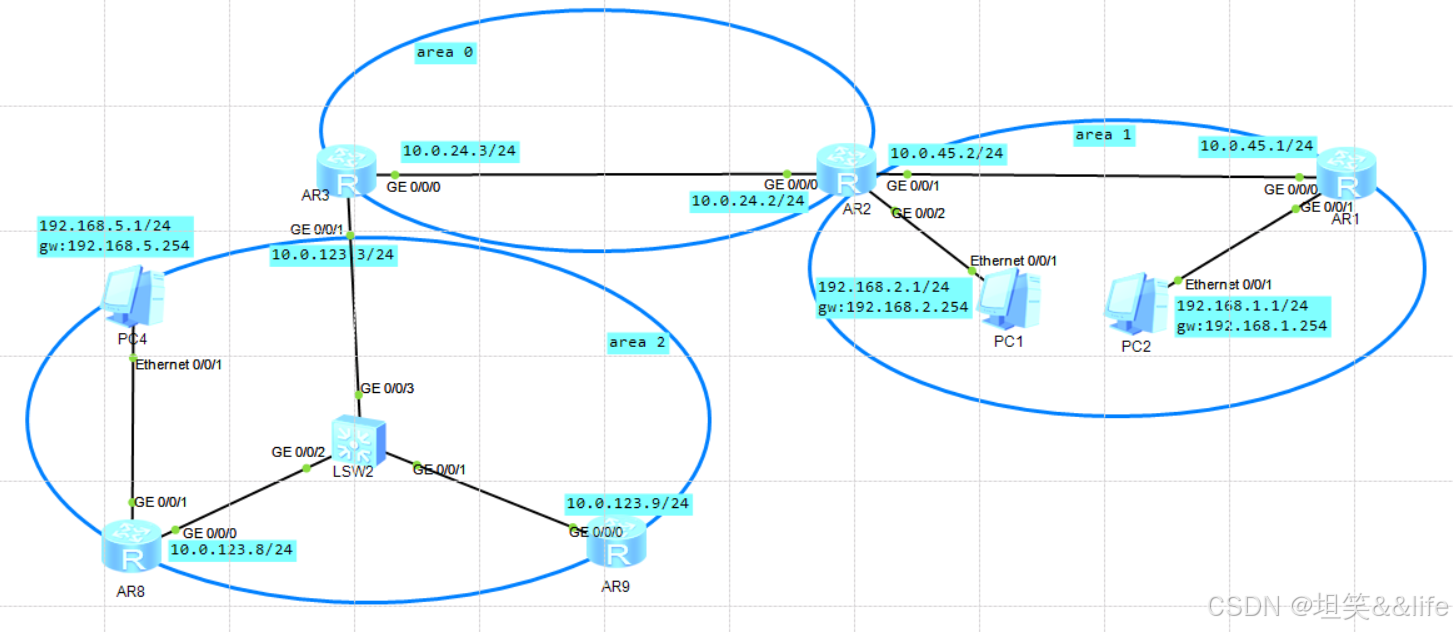

（一）复杂拓扑拆解（分区域管理更高效）

在这里插入图片描述

（二）跨区域配置核心步骤

AR1（区域边界路由器 ABR）、AR2（连接骨干区域与 Area1）

[AR1]int g0/0/1
[AR1-GigabitEthernet0/0/1]ip add 192.168.1.254 24
[AR1]int g0/0/0
[AR1-GigabitEthernet0/0/0]ip add 10.0.45.1 24
[AR1]ospf 1 router-id 1.1.1.1
[AR1-ospf-1]area 1
[AR1-ospf-1-area-0.0.0.1]network 192.168.1.0 0.0.0.255
[AR1-ospf-1-area-0.0.0.1]network 10.0.45.0 0.0.0.255

[AR2]int g0/0/2
[AR2-GigabitEthernet0/0/2]ip add 192.168.2.254 24
[AR2-GigabitEthernet0/0/2]int g0/0/1
[AR2-GigabitEthernet0/0/1]ip add 10.0.45.2 24
[AR2-GigabitEthernet0/0/1]int g0/0/0
[AR2-GigabitEthernet0/0/0]ip add 10.0.24.2 24
[AR2]ospf 1 router-id 2.2.2.2
[AR2-ospf-1]area 1
[AR2-ospf-1-area-0.0.0.1]network 192.168.2.0 0.0.0.255
[AR2-ospf-1-area-0.0.0.1]network 10.0.45.0 0.0.0.255
[AR2-ospf-1-area-0.0.0.1]area 0
[AR2-ospf-1-area-0.0.0.0]network 10.0.24.0 0.0.0.255

[AR3]int g0/0/0
[AR3-GigabitEthernet0/0/0]ip add 10.0.24.3 24
[AR3-GigabitEthernet0/0/0]int g0/0/1
[AR3-GigabitEthernet0/0/1]ip add 10.0.123.3 24
[AR3]ospf 1 router-id 3.3.3.3
[AR3-ospf-1]area 0
[AR3-ospf-1-area-0.0.0.0]network 10.0.24.0 0.0.0.255
[AR3-ospf-1]area 2
[AR3-ospf-1-area-0.0.0.2]network 10.0.123.0 0.0.0.255

[AR9]int g0/0/0
[AR9-GigabitEthernet0/0/0]ip add 10.0.123.9 24
[AR9-GigabitEthernet0/0/0]q
[AR9]ospf 1 router-id 9.9.9.9
[AR9-ospf-1]area 2
[AR9-ospf-1-area-0.0.0.2]network 10.0.123.0 0.0.0.255

[AR8]int g0/0/0
[AR8-GigabitEthernet0/0/0]ip add 10.0.123.8 24
[AR8-GigabitEthernet0/0/0]q
[AR8]ospf 1 router-id 8.8.8.8
[AR8-ospf-1]area 2
[AR8-ospf-1-area-0.0.0.2]network 10.0.123.0 0.0.0.255
[AR8-ospf-1-area-0.0.0.2]network 192.168.5.0 0.0.0.255

（三）区域划分最佳实践

  1. 骨干区域 Area0 必选：所有非骨干区域必须与 Area0 直接相连（否则需配置虚链路）

  2. ABR 角色：同时属于至少两个区域，负责转发区域间路由（需手动宣告所有区域接口）

  3. 特殊区域优化：Stub 区域可过滤外部路由，NSSA 区域支持引入外部路由同时保持区域简洁

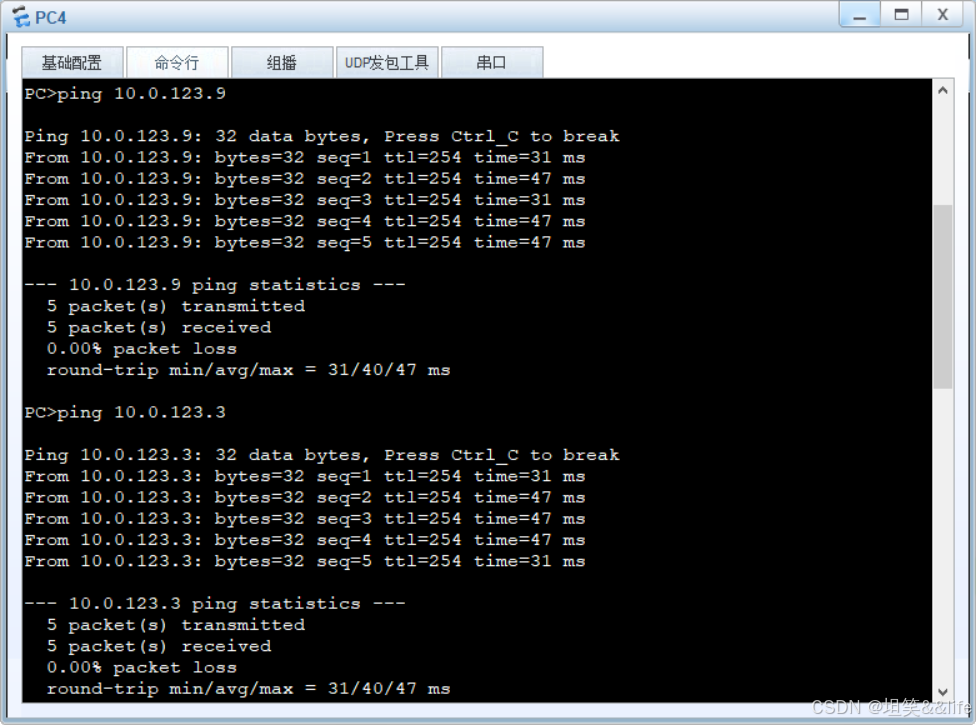

在这里插入图片描述
在这里插入图片描述

四、实验验证与排错：从 Ping 不通到全网互通

（一）关键验证命令

命令作用
display ospf peer查看邻居状态（必须为 Full 状态）
display ip routing-table检查路由表是否包含对端网段
tracert <目标IP>追踪跨区域路径是否经过 ABR

（二）常见错误及解决方案（全网独家！）

1. 邻居状态卡在 Exstart/Exchange

原因：Router-ID 重复或接口 MTU 不匹配

解决：undo ospf重启进程，重新配置唯一 Router-ID

2. 宣告网段遗漏通配符掩码

错误配置：network 192.168.1.0 255.255.255.0（写成子网掩码）

正确写法：network 192.168.1.0 0.0.0.255（反掩码）

3. 跨区域 Ping 不通

检查 ABR 是否同时宣告了两个区域的接口，骨干区域是否连续

五、总结：从配置到原理的三重境界

1. 初级：会敲命令

按拓扑复制粘贴配置，能通 Ping 即满足（需注意细节如 Router-ID、宣告网段）

2. 中级：懂原理

理解 LSA 类型（如 Type1 路由器 LSA、Type3 网络汇总 LSA）、DR/BDR 选举机制、区域间路由传递规则

3. 高级：会优化

根据企业网规模设计区域架构，配置认证（MD5 或明文）增强安全性，调整接口优先级实现负载均衡
