本文探讨了如何使用UART标准协议在单片机与虚拟串口软件间进行通信，包括控制PLC、显示屏和仪器设备。遇到的问题如设备持续上传数据导致错误，通过调整串口配置、延时和缓冲区管理来解决。重点介绍了如何在LabVIEW中正确配置和处理串口，以确保数据传输的稳定性和准确性。

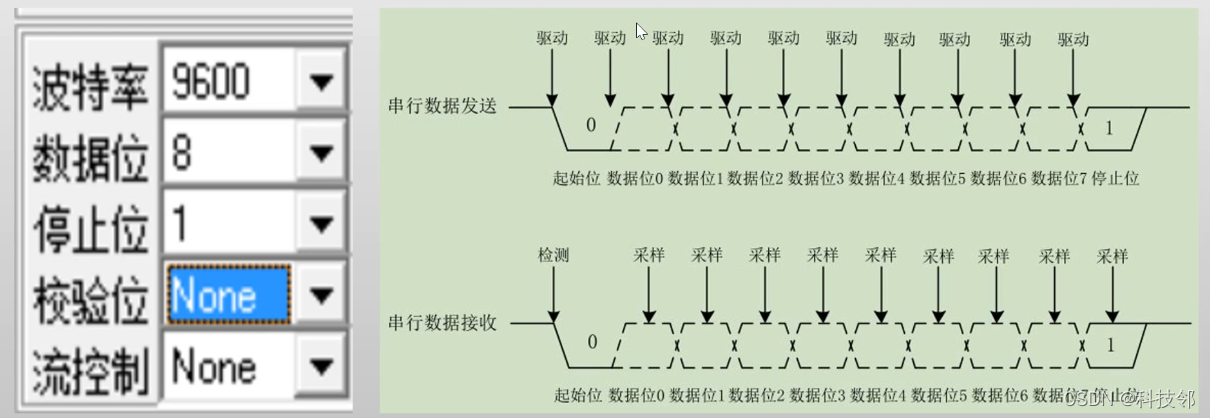

软件标准UART协议；同样的的VI可以用于232，485，422
1：基于单片机与虚拟串口软件
2：具体仪器控制
3：控制显示屏
4：控制PLC
5：仪器控制总结
单片机程序原理
循环发送1，2，250ms
A0$;继电器1关闭，1打开，$为结束符

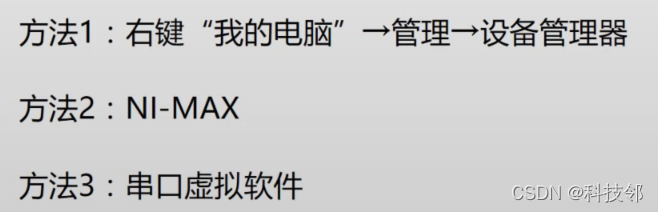

脑上用以下三种方法找到串口
用串口调试工具进行测试---然后用labview编写其他功能，排除硬件不正常
造成这些错误或者警告的原因都是因为串口设备不管在LabVIEW执行或着关闭的状态都一
直在上传数据。端口在收到第一个字符的时候可能没有被配置好，所以它读到的是无效的缓冲区信息。
解决办法:在串口配置后放一个延时(大约XXXms),就可以让Serial port 有足够的时间完成设定再来使用VISA清空I/O缓冲区函数.就可以将接收缓冲区中不正确的资料清除。修改后的程序框图如下图所示，问题解决!
设置缓冲区大小，缓冲区最大最小和驱动有关，默认最小缓冲区，如果设置的值小于默认缓冲区的大小，那么他是不起作用的，同样大于最大缓冲区大小也是不起作用的，最大2^32,4G多的大小（在具体连接时需要将这个地方计算出来）最小4096，串口小工具有延时时间不准，
循环读取
