网络三层架构总结 企业网三层架构模式： 一个简单的企业网三层架构： 在网络结构中，有二层网络和三层网络两种选择。 在这里的二层、三层是按照逻辑拓扑结构进行的分类，并不是说ISO七层模型中的数据链路层和网络层，而是指核心层，汇聚层和接入层，这三层都部署的就是三层网络结构，二层网络结构没有汇聚层。 与二层网络结构不同的是，三层网络结构可以组建大型的网络。 核心层：是整个网络的支撑脊梁和数据传输通道，重要性不言而喻，因此在整个三层网络结构中，核心层的设备要求是最高的，必须配备高性能的数据冗余转接设备和防止负载过剩的均衡负载的 阅读详情

三层架构：

实验拓扑

 实验目的

实验思路;

实验过程

1.网段划分

2. Eth-Trunk配置

SW1配置

SW2配置

 3.创建vlan   划分vlan  trunk干道

4.生成树配置

SW1 SW2 配置如下

sw3sw4配置如下

 配置结果如下

 5 SVI 配置

 配置结果

 6.网络冗余

sw1

sw2

 结果

 电脑PC获取ip

 实验结果

试验完成

三层架构：

接入层：提供端口的密度，用于用户终端的接入—二层交换机、AP

汇聚层（分布层）：流量的集合，DHCP/VLAN/STP/HSRP/VRRP/channel…

                 QOS/ACL

核心层：nat、高速路由转发

冗余—备份     线路、设备、网关、UPS（电源）

VLAN：虚拟局域网    二层交换与路由器（三层交换机）逻辑将一个广播域切分为多个；

配置思路：

  1. 交换机上创建vlan
  2. 交换机上各个接口划分到对应的vlan中
  3. trunk干道
  4. vlan间路由--- 单臂路由（路由器子接口）    三层交换机

交换机对流量的转发机制：流量进入交换机后，先识别数据帧中的源MAC地址，然后将该MAC地址与该流量的进入接口进行绑定、记录，生成MAC地址表---再转换为CAM表

之后查看数据帧中的目标MAC地址，在CAM表中寻找对应的记录，若存在记录，按记录接口单播转发；

若没有记录将洪泛该流量；   洪泛—除流量的入口外其他所有出口复制；

默认CAM在一个mac最后出现的后300s将被删除；

MAC地址表和CAM的区别--- CAM是将MAC表中的MAC地址+接口编号+vlanid转换为hash值，再

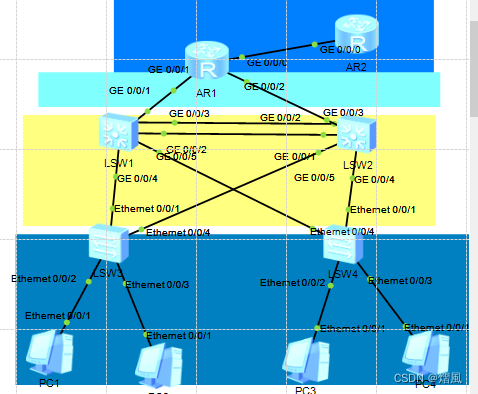

实验拓扑

 实验目的

1 内网IP地址172160.0/16合理分配
2 SW1/2之间互为备份
3 VRRP/STP/VLAN/TRUNK 均使用
4、所有pc通过DHCP获过取ip地址

实验思路;

1.网段划分

2. Eth-Trunk配置

3.创建vlan   划分vlan  trunk干道

4.生成树配置

5 SVI 配置

6.VRRP DHCP 配置

路由第一步配置IP  交换最后一步配置IP

实验过程

1.网段划分

172.16.0.0/30
172.16.0.4/30

172.16.0.0/24
172.16.0.0/25
172.16.0.128/25

2. Eth-Trunk配置

先创建Eth-Trunk 0 ，再将端口划入 配置如下



SW1配置



SW2配置

 3.创建vlan   划分vlan  trunk干道

SW1



SW2



 SW3

SW4



4.生成树配置

SW1 SW2 配置如下



sw3sw4配置如下



 配置结果如下



 5 SVI 配置





 配置结果

 6.网络冗余

sw1



sw2





 结果



 7.DHCP 配置



 电脑PC获取ip





 实验结果

试验完成
