三、三层交换机实现VLAN 的通信

三、三层交换机实现VLAN 的通信
配置设备，实现PC间可以相互访问。

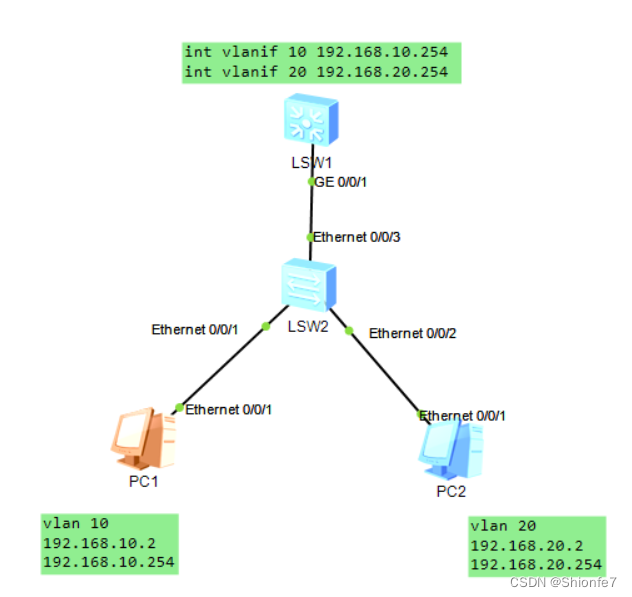

1、拓扑图

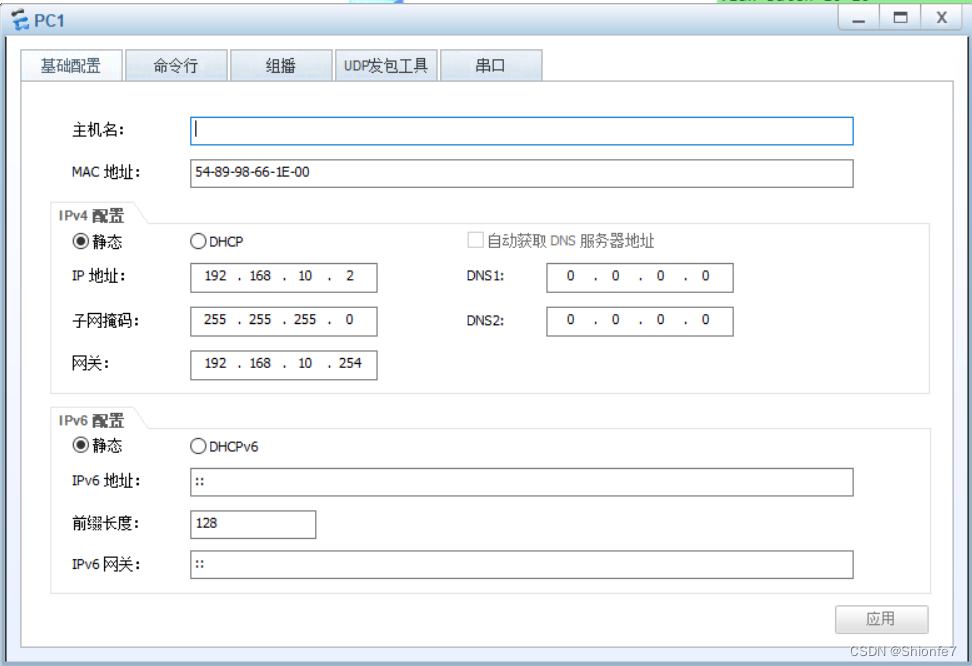

2、主机配置，pc2同此（注意IP地址和网关）

3、交换机配置

注意：命令可直接复制粘贴到设备运行
sw1

sys
sysname sw1
vlan batch 10 20
int g0/0/1
port link-type trunk
port trunk allow-pass vlan all
quit
int
