网络基础 VLAN

目录

VLAN

1、VLAN

概念及优势：

VLAN：虚拟局域网技术

VLAN的种类：

配置静态VLAN：

Trunk

VLAN的标识：

VLAN的配置过程：

---

VLAN

1、VLAN

概念及优势：

VLAN：虚拟局域网技术

由于交换机所有端口都在同一广播域，只要发送广播，容易产生大量信息（泛洪），并且容易产生安全隐患（病毒），所以需要分割广播域

• 分割广播域

  • 物理分割，在交换机之间添加路由器（高成本）

  • 逻辑分割，使用VLAN，虚拟局域网

• 特点：

  • 不受地域限制

  • 统一VLAN内设备才能进行二层通信

• 优势：

  • 控制广播

  • 增强网络安全性

  • 简化网络管理

VLAN的种类：

• 静态VLAN

  • 基于端口划分静态VLAN

• 动态VLAN（不常用）

  • 基于MAC地址划分动态VLAN

配置静态VLAN：

• 建立VLAN

  • VLAN 数字编号（不清楚编号：VLAN ？）

    • 例：VLAN 10/VLAN batch10 20 30

  • 查看VLAN数：display VLAN

• 选择端口模式

  • A：access接口，连接电脑、路由器

  • B：trunk接口，连接交换机

  • C：hybrid接口，混合模式

  prot link-type access（端口选择access）[ p l a ]

  prot link-type trunk（端口选择trunk）[ p l t ]

• 将端口加入VLAN（选择相应VLAN）

  prot default VLAN 10 [ p d v 10 ]

  prot (trunk) allow-pass VLAN 10

Trunk

实现交换机之间的vlan通信：为每个VLAN提供一条链路

VLAN的标识：

在以太网上实现中继，有两种封装类型：

• ISL（Cisco私有标准）

• IEEE 802.1q

VLAN的配置过程：

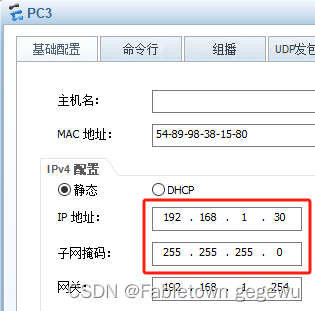

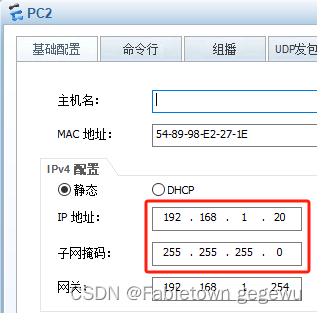

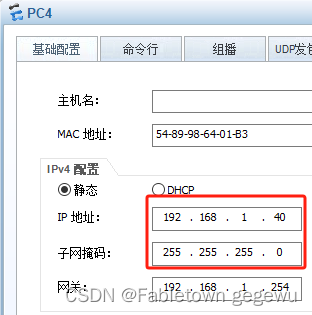

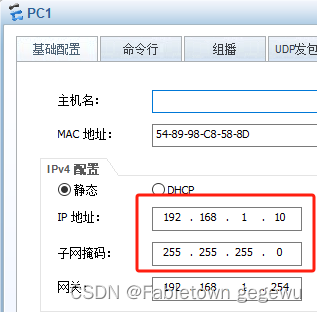

配置主机IP

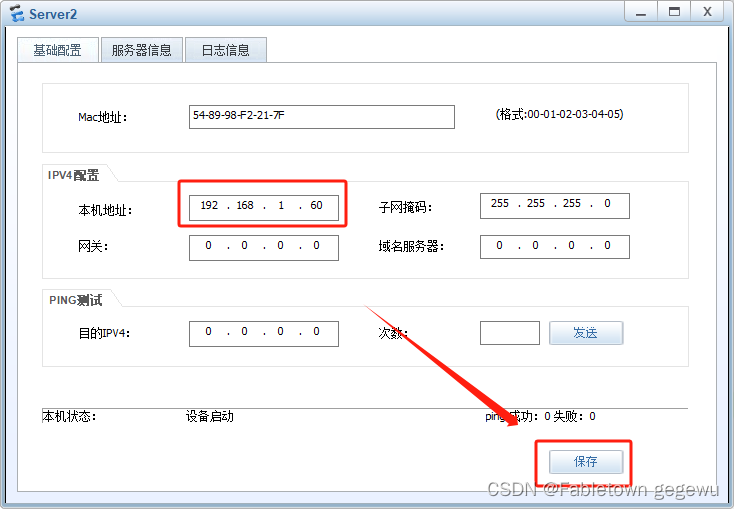

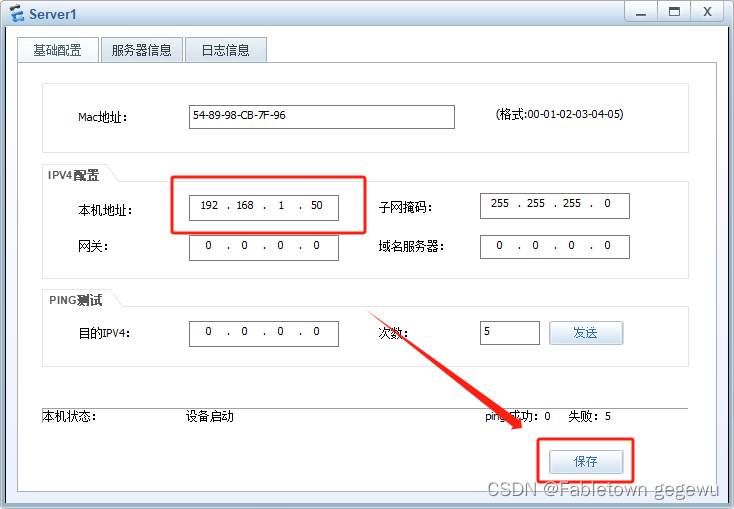

配置服务器

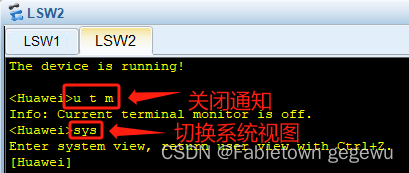

配置电脑端交换机

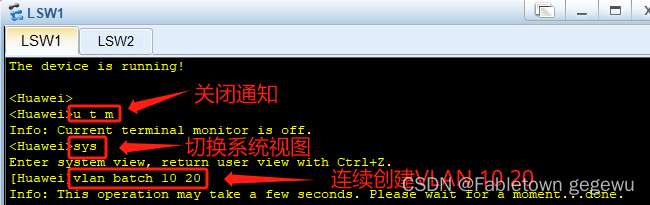

创建VLAN 10和VLAN 20

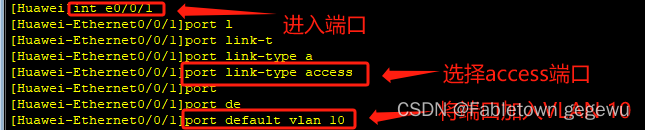

配置主机连接端口

PC1、PC2接入VLAN 10

PC3、PC4接入VLAN 20

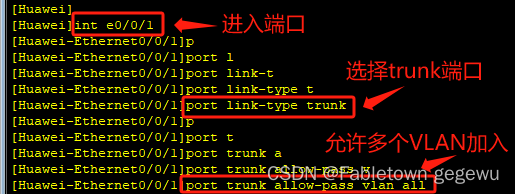

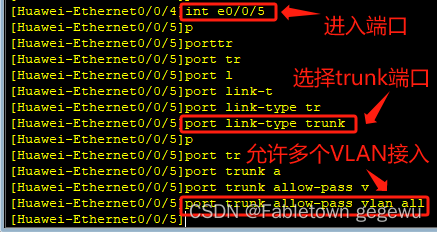

配置交换机连接端口

配置服务器端交换机

创建VLAN 10、VLAN 20

配置连接交换机端口

配置连接服务器端口

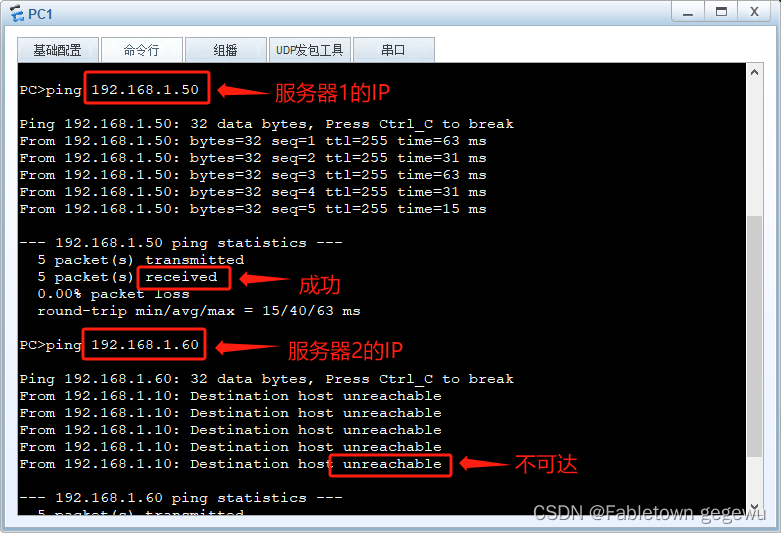

主机PC1（VLAN 10）测试连接服务器1（VLAN 10）和服务器2（VLAN 20）
