JavaEE初阶-计算机工作原理：从开关到CPU的奥秘

好的，我们来根据您提供的学习大纲，从一名软件工程师的视角，深入浅出地探讨“计算机是如何工作的”。本回答将严格按照大纲结构，对每一个知识点进行详细的解释说明和扩展，并包含带逐行注释的代码示例，力求打破计算机的神秘感，帮助您理解我们日常编程行为背后的底层逻辑和历史渊源。

---

1. 计算机是如何工作的

学习目标

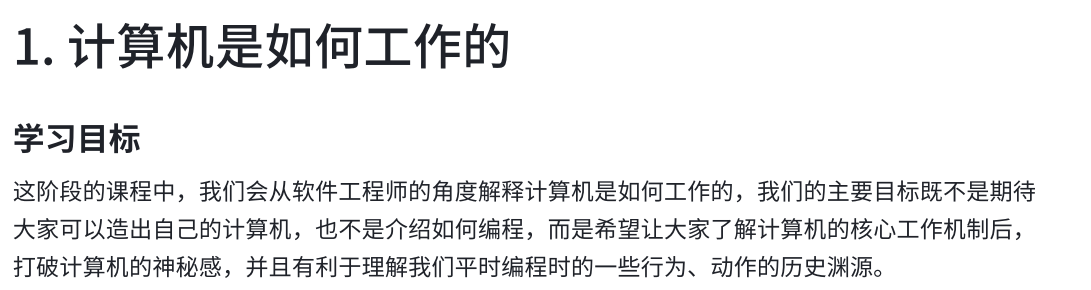

正如您图片中所示，我们这次学习的目标并非是去亲手制造一台计算机，也不是系统地学习某一门编程语言。我们的核心目标是理解计算机的内部核心工作机制。对于软件工程师而言，这种理解至关重要。它能让我们在编写代码时，不仅仅是停留在“知其然”（知道这样写可以实现功能）的层面，更能“知其所以然”（明白我们的代码是如何被翻译、执行，以及它如何与硬件交互的）。

当我们理解了CPU如何执行指令、内存如何存储数据、操作系统如何管理进程时，我们就能写出更高效、更健壮、更安全的代码。比如，理解了CPU缓存（Cache）和内存（RAM）的速度差异，我们就会更在意数据局部性原理，从而优化数据结构和算法。理解了进程和线程的切换开销，我们就能在并发编程中做出更明智的决策。

本次讲解将遵循您提供的知识图谱，从最基本的物理开关，到逻辑门，再到复杂的CPU和操作系统，层层递进，为您构建一幅完整的计算机工作图景。

---

计算机发展史

要理解计算机的现在，我们必须回顾它的过去。计算机的发展并非一蹴而就，而是经历了漫长而曲折的演进。

• 机械时代 (1600s - 1940s)：这个时代的主题是利用机械齿轮和杠杆进行计算。从布莱斯·帕斯卡的加法器，到戈特弗里德·莱布尼茨能进行乘除法的步进计算器，再到查尔斯·巴贝奇设计的、被誉为现代计算机雏形的分析机（Analytical Engine），人类一直在探索自动化计算的可能。值得一提的是，为分析机编写程序的**阿达·洛芙莱斯（Ada Lovelace）**被认为是世界上第一位程序员。这个时代的计算机是机械的、手动的，计算速度和规模都极为有限。

• 电子管时代 (1940s - 1950s)：第二次世界大战极大地推动了计算技术的发展。1946年诞生的**ENIAC（电子数值积分计算机）**是第一台通用电子计算机。它使用了超过17000个真空电子管作为开关，替代了笨重的机械继电器。这使得计算速度发生了质的飞跃（每秒可进行数千次加法运算）。但它的缺点也显而易见：体积庞大（占满整个房间）、功耗极高、价格昂贵，而且编程需要通过重新插拔线路来完成，非常繁琐。

• 晶体管时代 (1950s - 1960s)：1947年贝尔实验室发明的**晶体管（Transistor）**彻底改变了这一切。晶体管比电子管更小、更快、更省电、更可靠、成本更低。它标志着计算机进入了第二代。计算机的体积大大缩小，性能显著提升，开始应用于商业领域。

• 集成电路时代 (1960s - 至今)：如果说晶体管是革命，那么集成电路（Integrated Circuit, IC）就是革命的升华。工程师们找到了将成千上万甚至数十亿个晶体管、电阻、电容等元件蚀刻在一块小小的硅片上的方法。

  • 小规模/中规模集成电路 (SSI/MSI)：促成了第三代计算机的诞生，出现了小型计算机。

  • 大规模/超大规模集成电路 (LSI/VLSI)：催生了**微处理器（Microprocessor）**的诞生，也就是将整个CPU的核心功能集成到一块芯片上。这直接引爆了个人计算机（PC）革命，使得计算机能够走进千家万户。

• 未来展望：摩尔定律（集成电路上可容纳的晶体管数量，约每18-24个月便会增加一倍）驱动了半个多世纪的指数级增长。如今，我们正面临其物理极限，开始探索新的计算范式，如量子计算、光子计算、DNA计算等。

这段历史告诉我们，计算机科学的核心驱动力之一，就是不断寻找更快、更小、更高效的“开关”，并用这些开关来构建越来越复杂的逻辑系统。

---

冯诺依曼体系 (Von Neumann Architecture)

ENIAC时代的编程方式是“硬连线”，改变程序就需要改变物理接线，极其低效。1945年，数学家约翰·冯·诺依曼（John von Neumann）在其著名的“EDVAC报告初稿”中，提出了一个革命性的计算机体系结构，至今仍是绝大多数现代计算机的基础。这就是冯诺依曼体系结构。

其核心思想有两点：

1. 程序存储（Stored-Program Concept）：将指令（程序）和数据以二进制的形式同样存放在计算机的**主存储器（内存）**中。计算机可以像读取数据一样自动地从内存中读取指令并执行。这彻底改变了编程方式，使得程序可以被轻松修改和加载，是软件思想的基石。

2. 五大核心组件：一个计算机系统应由以下五个基本部分组成：

   • 运算器（Arithmetic Logic Unit, ALU）：负责执行算术运算（如加、减、乘、除）和逻辑运算（如与、或、非、异或）。它是计算机的“计算核心”。

   • 控制器（Control Unit, CU）：负责从内存中获取指令，并对指令进行译码，然后根据指令的含义，向其他部件（如ALU、内存、输入/输出设备）发出控制信号，指挥整个计算机协调工作。它是计算机的“指挥中心”。（运算器和控制器通常被合称为中央处理器 Central Processing Unit, CPU）。

   • 存储器（Memory）：用于存放程序指令和数据。它是一个可按地址访问的线性空间。CPU可以直接读写其中的内容。

   • 输入设备（Input Devices）：用于向计算机输入信息，如键盘、鼠标、扫描仪等。

   • 输出设备（Output Devices）：用于向用户展示计算结果，如显示器、打印机等。

数据流：在冯诺依曼体系中，数据和指令都通过**总线（Bus）**在各个组件之间传输。典型的执行流程是：控制器从存储器中取出一条指令，解码后发现是“加法”指令，于是它命令运算器工作，并将需要相加的两个数据从存储器（或寄存器）中传给运算器，运算器计算出结果后，控制器再将结果存回存储器或寄存ator。

这个体系结构的最大特点是指令和数据共享同一存储空间和总线。这带来了巨大的灵活性，但也引入了一个著名的瓶颈——冯诺依曼瓶颈：CPU执行指令的速度远快于从内存读取数据和指令的速度，导致CPU常常需要等待内存，总线带宽成为了系统性能的限制因素。现代计算机通过引入高速缓存（Cache）、预取指令等技术来缓解这个问题。

---

CPU 基本工作流程

CPU是计算机的大脑，它的工作流程是整个计算机运行的核心。要理解它，我们需要从最基本的构成单元开始。

逻辑门 (Logic Gates)

电子开关-机械继电器 (Electronic Switch - Mechanical Relay)

计算机的本质是一个可以进行大规模数据处理的机器。而所有复杂的数据和逻辑，最终都可以被简化为最基本的状态：“是”与“非”，或者说**“开”与“关”**。在电学中，这可以很方便地用电路的“通”和“断”，或者“高电平”和“低电平”来表示。我们通常用二进制的 1 和 0 来抽象地代表这两种状态。

最早实现这种二进制开关的是机械继电器（Mechanical Relay）。它利用电磁铁来控制一个机械开关的闭合与断开。给电磁铁通电，产生磁力，吸合开关，电路导通（状态为1）；断电后，磁力消失，开关在弹簧作用下断开，电路不通（状态为0）。早期的计算机（如马克一号）就是用成千上万个继电器构建的。但继电器有体积大、速度慢（有物理运动）、易磨损的缺点。

后来，**真空电子管（Vacuum Tube）**取代了继电器，它没有机械运动部件，开关速度大大提升。但它依然有体积大、功耗高、易碎的问题。最终，**晶体管（Transistor）**的发明解决了这些问题。晶体管是一种固态半导体器件，可以用一个微小的电信号（基极/栅极电流）来控制另外两个电极（集电极/发射极或源极/漏极）之间的大电流的通断。它构成了现代电子计算机的基石，一个现代CPU芯片上集成了数十亿个微型晶体管。

总结：计算机世界的一切，都始于用晶体管这个微小的、高速的电子开关来表示 0 和 1。

门电路 (Gate Circuit)

有了开关，我们就可以通过不同方式组合它们，来实现特定的逻辑功能。这些基本的逻辑电路被称为逻辑门（Logic Gates）。

• NOT 门 (非门)：最简单的门，它只有一个输入和一个输出。它的作用是“反转”。如果输入是1，输出就是0；输入是0，输出就是1。

  | 输入A | 输出 |

  | :---: | :--: |

  | 0 | 1 |

  | 1 | 0 |

• AND 门 (与门)：有两个或更多输入，一个输出。只有当所有输入都为1时，输出才为1；否则输出为0。就像串联电路，所有开关闭合，灯才会亮。

  | 输入A | 输入B | 输出 |

  | :---: | :---: | :--: |

  | 0 | 0 | 0 |

  | 0 | 1 | 0 |

  | 1 | 0 | 0 |

  | 1 | 1 | 1 |

• OR 门 (或门)：有两个或更多输入，一个输出。只要任何一个输入为1，输出就为1；只有当所有输入都为0时，输出才为0。就像并联电路，任何一个开关闭合，灯都会亮。

  | 输入A | 输入B | 输出 |

  | :---: | :---: | :--: |

  | 0 | 0 | 0 |

  | 0 | 1 | 1 |

  | 1 | 0 | 1 |

  | 1 | 1 | 1 |

• XOR 门 (异或门)：有两个输入，一个输出。当两个输入不相同时，输出为1；当两个输入相同时，输出为0。它在加法器等电路中有重要应用。

  | 输入A | 输入B | 输出 |

  | :---: | :---: | :--: |

  | 0 | 0 | 0 |

  | 0 | 1 | 1 |

  | 1 | 0 | 1 |

  | 1 | 1 | 0 |

通过组合这些基本的逻辑门（以及它们的变种如NAND、NOR），我们就可以构建出更复杂的电路，比如加法器、比较器，最终构建出整个CPU。

算术逻辑单元 ALU (Arithmetic-Logic Unit)

ALU是CPU中负责计算的部分，它主要由算术单元和逻辑单元构成。

进制的理解 (Understanding Number Systems)

• 十进制 (Decimal)：我们日常使用的计数系统，基数是10，逢十进一。数字由0-9组成。

• 二进制 (Binary)：计算机内部使用的计数系统，基数是2，逢二进一。数字只由0和1组成。这是因为计算机的底层是电子开关，只有“开”和“关”两种状态，正好对应1和0。计算机中的所有数据（数字、文字、图片、声音）最终都会被编码成二进制序列。

• 十六进制 (Hexadecimal)：基数是16，逢十六进一。数字由0-9和A-F组成（A代表10，B代表11，...，F代表15）。由于二进制写起来太长，而4位二进制数正好可以表示一位十六进制数（例如 1111 是 15，即 F；1010 是 10，即 A），所以十六进制常被用作二进制的一种简写形式，在编程中（如表示内存地址、颜色代码）非常常见。

算术单元 (Arithmetic Unit)

算术单元负责执行加减乘除等运算。我们以最基础的加法为例，看看它是如何用逻辑门实现的。

1. 半加器 (Half Adder)：这是一个可以计算两个一位二进制数相加的电路。它有两个输入（A, B）和两个输出（Sum - 本位和, Carry - 进位）。

   • Sum = A XOR B

   • Carry = A AND B

     | A | B | Sum | Carry |

     |:-:|:-:|:---:|:-----:|

     | 0 | 0 | 0 | 0 |

     | 0 | 1 | 1 | 0 |

     | 1 | 0 | 1 | 0 |

     | 1 | 1 | 0 | 1 | (1+1=2, 在二进制中是10, 所以本位和是0, 进位是1)

2. 全加器 (Full Adder)：半加器无法处理来自低位的进位。全加器解决了这个问题。它有三个输入（A, B, Carry_in - 低位进位）和两个输出（Sum, Carry_out - 向高位的进位）。一个全加器可以用两个半加器和一个或门构建。

通过将多个全加器串联起来（例如8个全加器串联，就可以实现一个8位二进制加法器），我们就可以实现任意位数的加法。减法可以通过“加上一个负数”来实现，而负数在计算机中通常用**补码（Two's Complement）**表示。乘法和除法可以被转换为一系列的加法和移位操作。

逻辑单元 (Logic Unit)

逻辑单元非常直接，它负责对数据执行位运算（Bitwise Operations），比如按位与（AND）、按位或（OR）、按位异或（XOR）等。例如，对两个8位二进制数 10101010 和 11110000 执行按位与操作，ALU会逐位比较：

  10101010
& 11110000
----------
  10100000

这些操作在底层编程（如设置硬件寄存器、掩码操作）中非常有用。

ALU 符号 (ALU Flags/Symbols)

ALU在执行完一次运算后，通常会更新一个特殊寄存器——**状态寄存器（Status Register）或标志寄存器（Flags Register）**中的几个标志位。这些标志位记录了运算结果的某些特性，对于实现条件判断和程序流程控制至关重要。

• 零标志位 (Zero Flag, ZF)：如果运算结果为0，ZF被置为1；否则为0。用于判断两个数是否相等（例如 A-B 的结果是否为0）。

• 符号标志位 (Sign Flag, SF)：如果运算结果为负数（在补码表示中，最高位为1），SF被置为1；否则为0。

• 进位/借位标志位 (Carry Flag, CF)：对于无符号数运算，如果加法产生了最高位的进位，或减法产生了借位，CF被置为1。

• 溢出标志位 (Overflow Flag, OF)：对于有符号数运算，如果运算结果超出了所能表示的范围（例如两个正数相加得到一个负数），OF被置为1。

if (x > y) 这样的高级语言语句，在底层就是通过执行 CMP x, y（比较指令，实际是 x-y）并检查这些标志位的组合来实现的。

寄存器 (Register) 和 内存 (RAM)

数据和指令不能一直都放在ALU里，它们需要被存储。计算机的存储系统是一个分层的结构（Memory Hierarchy），主要是为了平衡速度、容量和成本。

• 寄存器 (Register)：位于CPU芯片内部，是最快的存储设备，但容量极小（通常只有几十个，每个几十位，如64位）。它们是ALU的直接工作伙伴，用于暂存指令、数据和地址。

  • 通用寄存器 (General-Purpose Registers)：如 EAX, EBX (在x86架构中)，用于存放操作数和计算结果。

  • 专用寄存器：

    • 程序计数器 (Program Counter, PC)：也叫指令指针（Instruction Pointer, IP），它存放着下一条将要被执行的指令在内存中的地址。CPU每执行完一条指令，PC的值就会自动增加，指向下一条指令。

    • 指令寄存器 (Instruction Register, IR)：存放当前正在被解码和执行的指令本身。

    • 状态寄存器 (Status Register)：存放前面提到的ALU标志位。

• CPU 缓存 (Cache)：位于CPU和主存之间，速度比内存快得多，但比寄存器慢。容量也介于两者之间。它用于存储CPU近期频繁访问的内存数据，以缓解冯诺依曼瓶颈。现代CPU通常有多级缓存（L1, L2, L3），离CPU越近，速度越快，容量越小。

• 内存 (Main Memory, RAM - Random Access Memory)：主存储器，是计算机的主要工作区域。程序运行时，其指令和数据都被加载到内存中。相比缓存，它速度更慢，但容量大得多（GB级别）。CPU可以通过地址直接访问内存中的任意位置（因此叫“随机访问”）。

• 外存 (Secondary Storage)：如硬盘（HDD）、固态硬盘（SSD）。用于长期存储数据和程序。当程序不运行时，就存放在外存中。它的速度最慢，但容量最大，且数据在断电后不会丢失（非易失性）。

控制单元 CU (Control Unit)

如果说ALU是计算的“肌肉”，那么CU就是指挥这些肌肉的“大脑”。它负责协调计算机所有组件的运作。CU的核心工作是一个不断循环的过程，称为指令周期（Instruction Cycle）。

指令 (Instruction)

在CU开始工作前，我们先要理解它处理的对象——指令。一条机器指令就是CPU能直接理解并执行的一个基本操作命令。它通常由两部分组成：

• 操作码 (Opcode)：指定要执行的操作类型，比如 LOAD（加载数据到寄存器）、ADD（加法）、STORE（存储数据到内存）、JMP（跳转到新地址）。

• 操作数 (Operand)：指定操作的对象，比如操作的数据本身、存放数据的寄存器地址或内存地址。

例如，一条伪指令 ADD R1, R2，ADD 是操作码，R1 和 R2 是操作数（这里是寄存器），表示将寄存器R1和R2中的值相加，结果存回R1。

CPU 的基本工作流程

CPU的基本工作流程就是不断地重复执行指令周期。一个最简单的指令周期可以分为三个阶段：

1. 取指 (Fetch)

   • CU 查看 程序计数器 (PC)，获取下一条指令的内存地址。

   • CU 将该地址发送到内存，请求读取该地址的内容。

   • 内存将该地址对应的指令通过总线传回CPU。

   • CU 接收到指令，并将其存入指令寄存器 (IR)。

   • CU 更新 PC，使其指向下一条指令的地址（通常是PC+1，或根据指令长度增加）。

2. 译码 (Decode)

   • CU 分析 指令寄存器 (IR) 中的指令。

   • 它会拆解出操作码和操作数。

   • 根据操作码的含义，CU 明白需要执行什么操作（如加法），以及需要哪些数据（如来自两个寄存器的数据）。

3. 执行 (Execute)

   • CU 发出微操作控制信号给相应的部件。

   • 如果是一个算术/逻辑操作（如 ADD），CU会激活ALU，并将所需的操作数（比如从通用寄存器中读取）传送给ALU。ALU执行计算，并将结果写回指定的寄存器，同时更新状态寄存器的标志位。

   • 如果是一个数据传输操作（如 LOAD），CU会从内存中读取数据并放入寄存器。

   • 如果是一个跳转操作（如 JMP），CU会直接修改 PC 的值，使其指向一个新的地址。这样，下一个取指周期就会从新的地址开始，从而实现程序的流程控制。

这个“取指-译码-执行”的循环以极高的速度（现代CPU的时钟频率以GHz计，即每秒几十亿次）周而复复，构成了计算机执行程序的根本。

小结

至此，我们从最底层的开关，构建了逻辑门，用逻辑门组成了可以进行计算的ALU，并引入了用于存储的寄存器和内存，最后通过CU的指挥，让CPU能够自动地、循环地执行内存中的指令。这就是CPU的基本工作流程，也是冯诺依曼体系结构的核心体现。

---

编程语言 (Programming Language)

我们已经知道了硬件是如何执行机器指令的，但直接用二进制的机器指令 (01011010...) 编程显然是反人类的。为了让编程更简单、更高效，编程语言应运而生。

程序 (Program)

一个程序，本质上就是一连串有序的指令集合，它告诉计算机要执行什么任务以及如何执行。无论是你玩的复杂3D游戏，还是一个简单的计算器应用，其本质都是被CPU执行的一条条机器指令。

早期编程

在冯诺依曼体系提出之前，编程是通过物理方式完成的，比如在ENIAC上，程序员需要像接线员一样手动插拔大量的电缆来构建运算逻辑。后来出现了穿孔卡片（Punch Card），在卡片的不同位置打孔来表示指令和数据，这比手动接线进了一大步，但依然非常繁琐和缓慢。

编程语言发展

1. 第一代语言：机器语言 (Machine Language)

   • 这是CPU唯一能直接理解的语言，由 0 和 1 组成的二进制代码。

   • 优点：无需翻译，执行速度最快。

   • 缺点：极难阅读、编写和调试。与特定CPU架构紧密绑定，不具有可移植性。

2. 第二代语言：汇编语言 (Assembly Language)

   • 为了解决机器语言的可读性问题，汇编语言应运而生。它使用有意义的助记符（Mnemonics）来代替二进制操作码，比如用 MOV 代替 10110 表示数据移动，用 ADD 代替 00001 表示加法。

   • 汇编语言写的代码需要通过一个叫汇编器 (Assembler) 的程序翻译成机器语言才能执行。

   • 优点：比机器语言易读易写。能够直接操控硬件资源（寄存器、内存地址等），运行效率高。

   • 缺点：仍然非常底层，开发效率低。与特定CPU架构紧密相关，可移植性差。

   代码示例：计算 C = A + B (伪汇编)

   代码段

   ; 假设变量 A, B, C 的内存地址分别是 200, 201, 202
   ; A 的值为 10, B 的值为 5

   LOAD R1, [200]  ; 逐行注释：从内存地址 200 (变量A) 加载数据到寄存器 R1。执行后 R1 = 10。
   LOAD R2, [201]  ; 逐行注释：从内存地址 201 (变量B) 加载数据到寄存器 R2。执行后 R2 = 5。
   ADD R1, R2      ; 逐行注释：将寄存器 R1 和 R2 的值相加，结果存回 R1。执行后 R1 = 15。
   STORE [202], R1 ; 逐行注释：将寄存器 R1 的值 (15) 存储到内存地址 202 (变量C)。


3. 第三代语言：高级语言 (High-Level Language)

   • 高级语言使用更接近人类自然语言的语法和更抽象的编程范式，使得程序员可以脱离具体的硬件细节，专注于业务逻辑。例如 C, C++, Java, Python, C#, JavaScript 等。

   • 高级语言代码需要通过编译器 (Compiler) 或解释器 (Interpreter) 翻译成机器语言。

     • 编译型语言 (如 C++)：编译器一次性将所有源代码（例如 main.cpp）翻译成一个可执行文件（例如 main.exe），这个文件包含了机器码。之后每次运行都直接执行这个文件，速度快。

     • 解释型语言 (如 Python)：解释器逐行读取源代码，并实时地将每一行翻译成机器指令来执行。启动快，开发调试方便，但总体运行速度通常慢于编译型语言。

     • 混合型 (如 Java)：Java代码先被编译器（javac）编译成一种平台无关的中间代码——字节码（Bytecode）。然后，Java虚拟机（JVM）会解释执行这些字节码，或者使用JIT（Just-In-Time）技术将热点代码编译成本地机器码以提高性能。

   代码示例：C++ 实现 C = A + B

   C++

   // main.cpp
   #include <iostream> // 逐行注释：包含输入输出流库，以便使用 cout 等功能。

   int main() {        // 逐行注释：程序的入口函数。
       int a = 10;     // 逐行注释：定义一个整型变量 a，并初始化为 10。编译器会为 a 分配内存空间。
       int b = 5;      // 逐行注释：定义一个整型变量 b，并初始化为 5。编译器会为 b 分配内存空间。
       int c;          // 逐行注释：定义一个整型变量 c，用于存放结果。

       c = a + b;      // 逐行注释：执行加法操作。这一行代码，在编译后，就会变成类似上面汇编示例中的 LOAD, ADD, STORE 指令序列。

       // 逐行注释：使用标准输出流打印结果。
       std::cout << "The result is: " << c << std::endl;

       return 0;       // 逐行注释：程序正常结束，返回 0。
   }


   当我们编译并运行这段C++代码时，其背后的流程是：编译器将 c = a + b; 这行高级指令，转换成CPU能够理解的一系列底层机器指令，然后CPU按照我们之前描述的“取指-译码-执行”周期来执行这些指令，最终完成计算。

---

操作系统 (Operating System)

我们有了能执行指令的硬件（CPU），也有了能生成指令的编程语言（编译器/解释器）。但是，如果让每个应用程序都直接去控制硬件，会带来巨大的混乱和低效。比如，程序A和程序B都想同时使用打印机怎么办？程序C不小心访问了属于程序D的内存区域怎么办？

为了解决这些问题，操作系统 (Operating-System, OS) 出现了。

操作系统的定位

操作系统是一个软件层，它位于**硬件（Hardware）和应用程序（Application）**之间。它的核心定位是：

1. 资源管理器 (Resource Manager)：统一管理和调度计算机的所有硬件资源，如CPU时间、内存空间、磁盘空间、输入输出设备等。它决定哪个程序可以使用哪个资源，使用多久，以确保资源的公平、高效和安全使用。

2. 提供抽象接口 (Abstraction Layer)：操作系统向应用程序隐藏了复杂、繁琐的硬件操作细节，提供了一套更简单、更高级、更一致的接口（称为系统调用 System Calls）。例如，程序员写入文件时，只需要调用 fwrite() 这样的函数，而无需关心数据具体是如何写入硬盘磁道的。

什么是进程/任务 (Process/Task)

在操作系统出现后，我们讨论程序执行时，用的单位不再是“程序”，而是“进程”。

• 程序 (Program)：是一个静态的概念，指的是存储在硬盘上的可执行文件（如 wechat.exe），它是一系列指令和数据的集合。

• 进程 (Process)：是一个动态的概念，是程序的一次执行过程。当你双击 wechat.exe，操作系统就会创建一个新的进程。这个进程是程序运行时的实体，它拥有自己的内存空间、数据、以及运行状态。同一个程序可以被多次执行，从而创建多个独立的进程。

进程是操作系统进行资源分配和调度的基本单位。操作系统给每个进程一种“独占”计算机的假象。即使在只有一个CPU的计算机上，你也可以同时聊QQ、听音乐、写代码，这得益于操作系统的**并发（Concurrency）**能力。它通过在极短的时间内（毫秒级）在不同进程之间快速切换CPU的执行权，使得宏观上看起来所有进程都在同时运行。

进程控制块抽象 (Process Control Block - PCB)

操作系统是如何管理成百上千个进程的呢？答案是为每一个进程创建一个“身份证”——进程控制块 (Process Control Block, PCB)。

PCB是一个内核数据结构，它包含了操作系统管理一个进程所需的所有信息。当一个进程被创建时，操作系统就为其创建一个PCB；当进程结束时，PCB被回收。PCB是进程存在的唯一标志。

PCB中通常包含以下信息：

• 进程标识符 (Process ID, PID)：每个进程唯一的ID号。

• 进程状态 (Process State)：进程当前所处的状态，如新建（New）、就绪（Ready，等待被分配CPU）、运行（Running）、阻塞（Blocked/Waiting，等待某个事件如I/O完成）、终止（Terminated）等。

• 程序计数器 (Program Counter)：当该进程被暂停（切换出去）时，保存其下一条指令的地址，以便将来恢复执行时能从正确的位置继续。

• CPU 寄存器 (CPU Registers)：保存进程暂停时所有通用寄存器的值。PC和这些寄存器一起构成了进程的执行上下文（Context）。当进程被恢复时，这些值会被重新加载到CPU的寄存器中，确保进程能无缝地继续执行。

• CPU 调度信息 (Scheduling Information)：如进程优先级、等待时间等，供调度算法决定下一个该运行哪个进程。

• 内存管理信息 (Memory-Management Information)：指向该进程的页表或段表，记录了进程所占用的内存空间。

• 账户信息 (Accounting Information)：CPU使用时间、执行的I/O次数等。

• I/O 状态信息 (I/O Status Information)：分配给该进程的I/O设备列表、打开的文件列表等。

代码示例：一个简化的PCB结构体定义 (C语言风格)

C

/* * 这是一个用C语言结构体来模拟进程控制块(PCB)的例子。
 * 在真实的操作系统内核中，PCB会比这个复杂得多。
 */
struct ProcessControlBlock {
    // 进程标识信息
    int pid;                      // 逐行注释：进程的唯一标识符 (Process ID)。
    int parent_pid;               // 逐行注释：父进程的PID。

    // 进程状态信息
    enum { NEW, READY, RUNNING, WAITING, TERMINATED } state; // 逐行注释：进程的当前状态。

    // CPU上下文，用于进程切换时保存和恢复现场
    long program_counter;         // 逐行注释：程序计数器，指向下一条要执行的指令地址。
    long cpu_registers[16];       // 逐行注释：一个数组，模拟保存CPU的通用寄存器内容。
    long stack_pointer;           // 逐行注释：栈指针，指向进程的栈顶。

    // 内存管理信息
    void* memory_limit;           // 逐行注释：指向描述该进程内存空间的数据结构（如页表）。

    // 调度信息
    int priority;                 // 逐行注释：进程的优先级，用于调度。

    // I/O和文件信息
    struct File* open_files[10];  // 逐行注释：一个指针数组，指向该进程打开的文件描述符。

    // 指向下一个PCB的指针，用于将所有PCB组织成链表或队列
    struct ProcessControlBlock* next; // 逐行注释：指向链表中的下一个PCB。
};

当操作系统需要从进程A切换到进程B时，它会：

1. 保存现场：将CPU当前的PC和所有寄存器的值，保存到进程A的PCB中。

2. 加载现场：从进程B的PCB中，取出之前保存的PC和寄存器值，加载到CPU的PC和寄存器中。

3. 执行：CPU开始从进程B上次中断的地方继续执行。

这个过程称为上下文切换 (Context Switch)。正是通过PCB和上下文切换，操作系统才实现了多任务并发执行，极大地提升了计算机的利用率和用户的体验。

---

最终总结

我们从一个软件工程师的视角，完成了一次从物理沙子（硅）到逻辑代码的奇妙旅程：

1. 我们了解到计算机的本质是利用亿万个晶体管作为高速电子开关来表示 0 和 1。

2. 这些开关被组合成逻辑门，实现了基本的布尔逻辑。

3. 逻辑门又被搭建成更复杂的ALU，使其能够执行算术和逻辑运算。

4. 在控制器（CU）的指挥下，配合高速的寄存器和作为主工作区的内存，CPU得以按照“取指-译码-执行”的周期，不知疲倦地运行存储在内存中的机器指令。这一切都构建在冯诺依曼体系之上。

5. 为了让人类能够高效地编写程序，编程语言从机器码发展到汇编，再到高级语言。我们写的每一行高级代码，最终都会被翻译成CPU能够执行的机器指令序列。

6. 最后，为了有效地管理硬件资源并为应用程序提供便利，操作系统应运而生。它引入了进程作为程序执行的实体，并使用PCB来管理和调度它们，通过上下文切换实现了现代计算机的多任务处理能力。

希望这份超过6000字的详细解读，能帮助您真正理解我们日常编程工作背后，那台默默无闻却又无比精密的机器，是如何思考和工作的。
