BGP实验

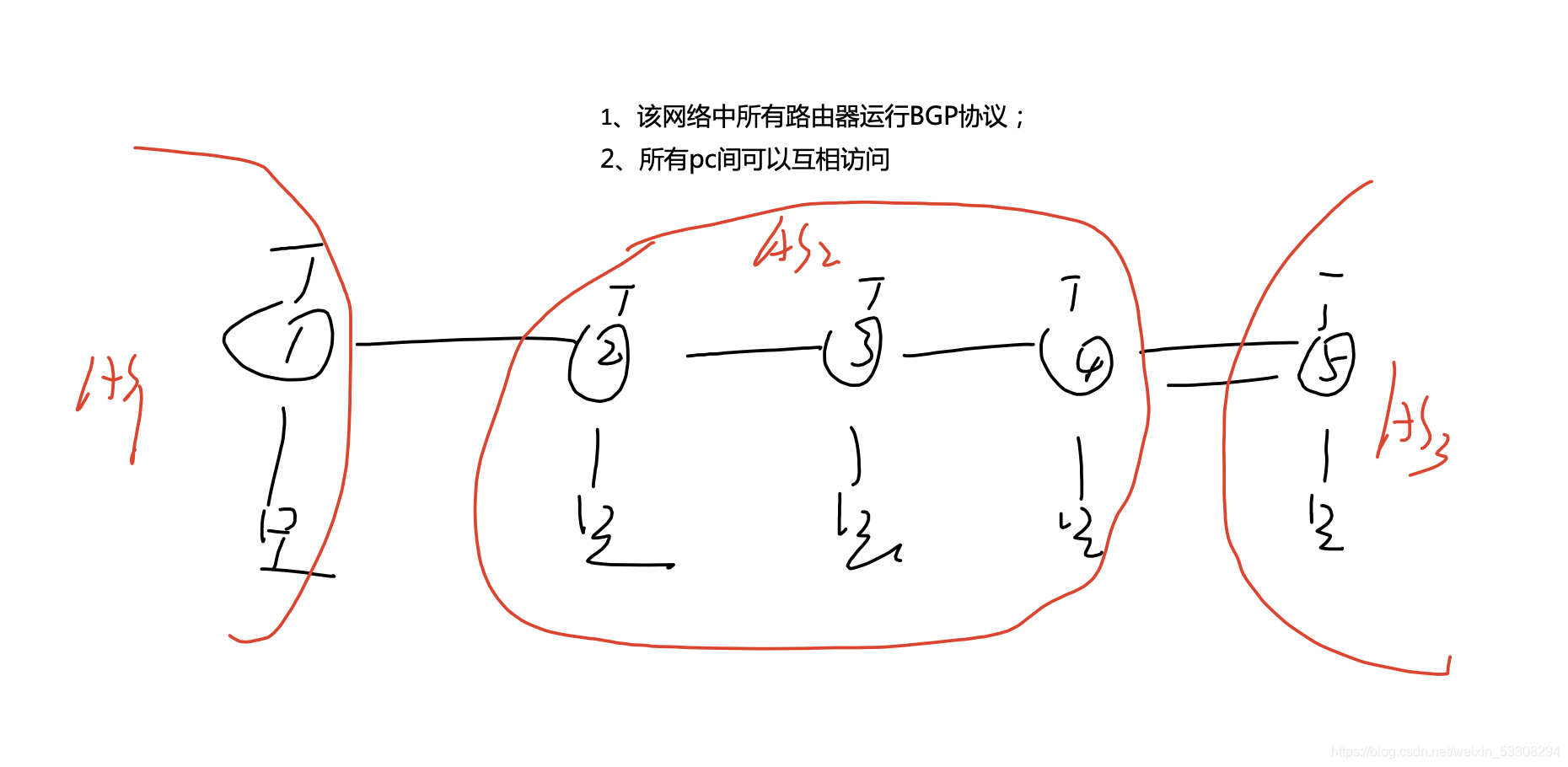

题目：

一.题目分析

1.环回地址用来建邻
2.分别把AS1的路由和AS3的路由给到AS2,
把AS2的路由给到AS1和AS3

二.实验步骤

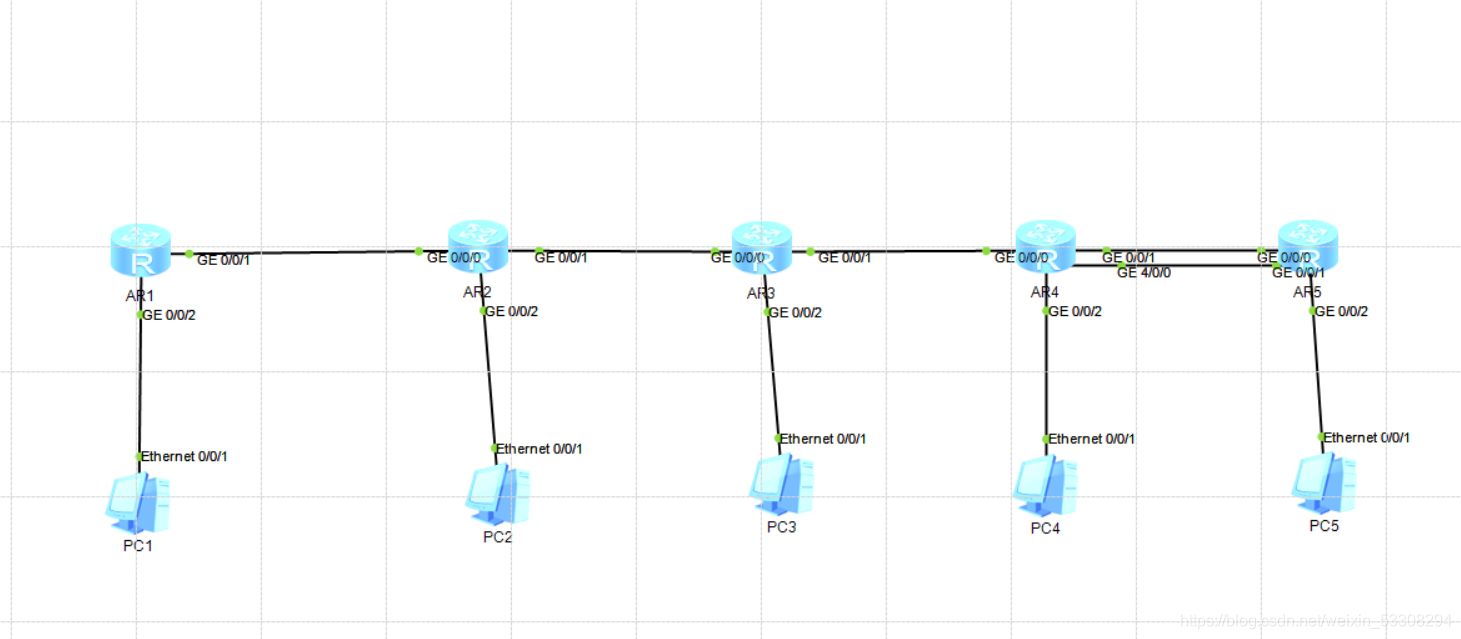

1.搭建实验拓扑

2.配置环回地址和接口地址

[r1]int lo0
[r1-LoopBack0]ip ad 1.1.1.1 32
[r1-LoopBack0]int g0/0/1
[r1-GigabitEthernet0/0/1]ip ad 12.1.1.1 24
[r1-GigabitEthernet0/0/1]int g0/0/2
[r1-GigabitEthernet0/0/2]ip ad 192.168.1.1 24

[r2]int lo0
[r2-LoopBack0]ip ad 2.2.2.2 32
[r2-LoopBack0]int g0/0/0
[r2-GigabitEthernet0/0/0]ip ad 12.1.1.2 24
[r2-GigabitEthernet0/0/0]int g0/0/2
[r2-GigabitEthernet0/0/2]ip ad 192.168.2.1 24
[r2-GigabitEthernet0/0/2]int g0/0/1
[r2-GigabitEthernet0/0/1]ip ad 23.1.1.1 24

[r3]int lo0
[r3-LoopBack0]ip ad 3.3.3.3 24
[r3-LoopBack0]int g0/0/0
[r3-GigabitEthernet0/0/0]ip ad 23.1.1.2 24
[r3-GigabitEthernet0/0/0]int g0/0/1
[r3-GigabitEthernet0/0/1]ip ad 34.1.1.1 24
[r3-GigabitEthernet0/0/1]int g0/0/2
[r3-GigabitEthernet0/0/2]ip ad 192.168.3.1 24

[r4]int lo0
[r4-LoopBack0]ip ad 4.4.4.4 24
[r4-LoopBack0]int g0/0/0
[r4-GigabitEthernet0/0/0]ip ad 34.1.1.2 24
[r4-GigabitEthernet0/0/0]int g0/0/1
[r4-GigabitEthernet0/0/1]ip ad 45.1.1.1 24
[r4-GigabitEthernet0/0/1]int g0/0/2
[r4-GigabitEthernet0/0/2]ip ad 192.168.4.1 24
[r4-GigabitEthernet0/0/2]int g4/0/0
[r4-GigabitEthernet4/0/0]ip ad 54.1.1.1 24

[r5]int lo0
[r5-LoopBack0]ip ad 5.5.5.5 24
[r5-LoopBack0]int g0/0/0
[r5-GigabitEthernet0/0/0]ip ad 45.1.1.2 24
[r5-GigabitEthernet0/0/0]int g0/0/2
[r5-GigabitEthernet0/0/2]ip ad 192.168.5.1 24
[r5-GigabitEthernet0/0/2]int g0/0/1
[r5-GigabitEthernet0/0/1]ip ad 54.1.1.2 24

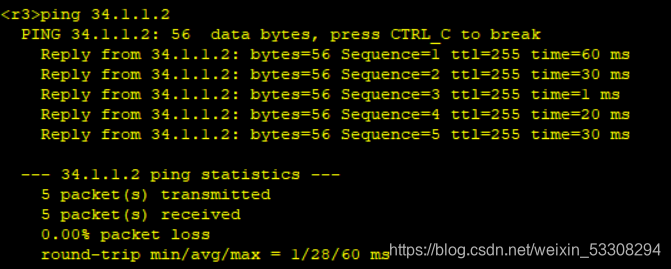

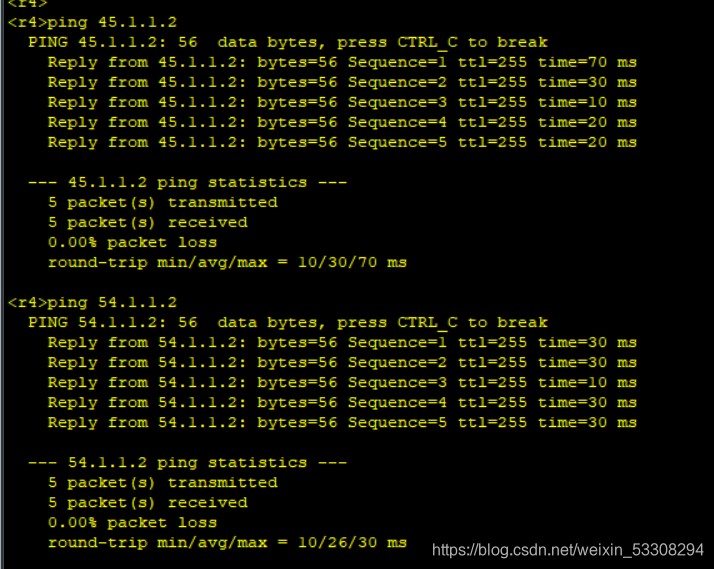

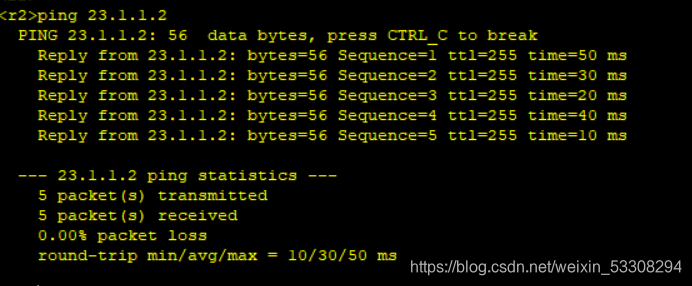

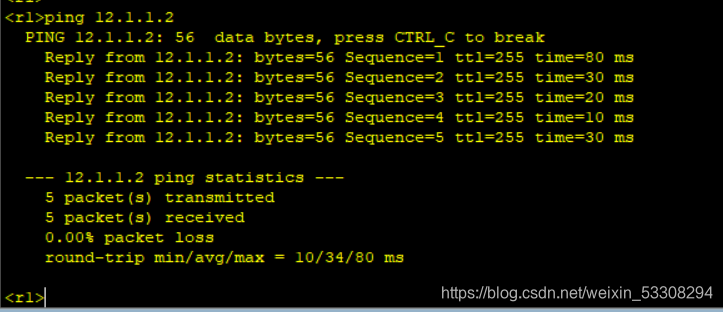

测试接口地址是否配置好了：

3.启IGP协议（可以是rip也可以是ospf）

[r2]ospf 1 router-id 2.2.2.2
[r2-ospf-1]area 0
[r2-ospf-1-area-0.0.0.0]network 23.1.1.1 0.0.0.0
[r2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[r2-ospf-1-area-0.0.0.0]network 192.168.2.1 0.0.0.0

[r3]ospf 1 router-id 3.3.3.3
[r3-ospf-1]area 0
[r3-ospf-1-area-0.0.0.0]network 192.168.3.1 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 23.1.1.2 0.0.0.0
[r3-ospf-1-area-0.0.0.0]network 34.1.1.1 0.0.0.0

[r4]ospf 1 router-id 4.4.4.4
[r4-ospf-1]area 0
[r4-ospf-1-area-0.0.0.0]network 34.1.1.2 0.0.0.0
[r4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
[r4-ospf-1-area-0.0.0.0]network 192.168.4.1 0.0.0.0

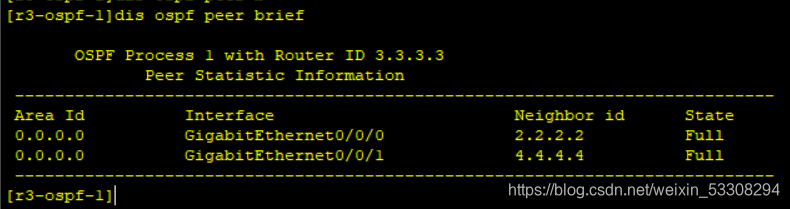

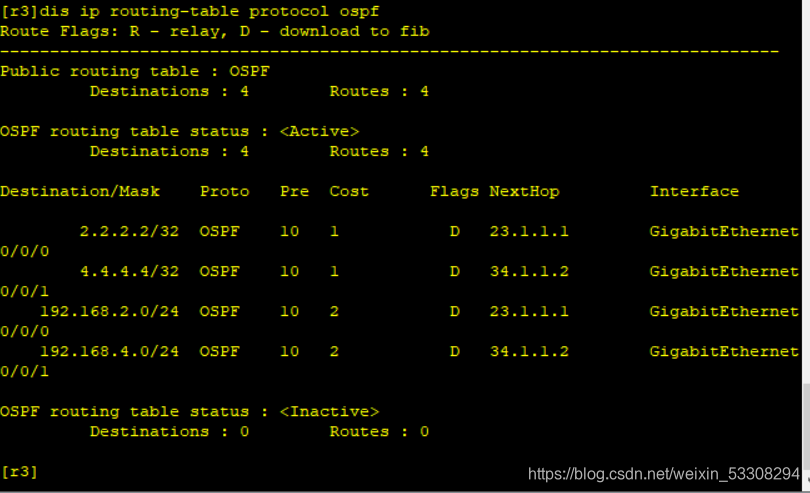

查看建邻是否成功：


ospf是让内部的网络相通，bgp是让as之间相通，目的不一样

4.启用BGP

（1）建邻

建邻的方式：
ar1和ar2之间用接口地址建
ar2和ar3之间用环回地址建

[r1]bgp 1
[r1-bgp]router-id 1.1.1.1
[r1-bgp]peer 12.1.1.2 as-number 2

[r2]bgp 2
[r2-bgp]router-id 2.2.2.2
[r2-bgp]peer 12.1.1.1 as-number 1
[r2-bgp]peer 3.3.3.3 as-number 2
[r2-bgp]peer 3.3.3.3 connect-interface LoopBack 0 （目标是ar3的环回）

ar2跟ar1建EBGP，跟ar3建IBGP

[r3]bgp 2
[r3-bgp]router-id 3.3.3.3
[r3-bgp]peer 2.2.2.2 as-number 2
[r3-bgp]peer 2.2.2.2 connect-interface LoopBack 0
[r3-bgp]peer 4.4.4.4 as-number 2
[r3-bgp]peer 4.4.4.4 connect-interface LoopBack 0
ar3跟ar4建IBGP

[r4]bgp 2
[r4-bgp]router-id 4.4.4.4
[r4-bgp]peer 3.3.3.3 as-number 2
[r4-bgp]peer 3.3.3.3 connect-interface LoopBack 0
[r4]ip route-static 5.5.5.5 32 45.1.1.2
[r4]ip route-static 5.5.5.5 32 54.1.1.2 （使得ar4的环回可以ping通ar5的环回）

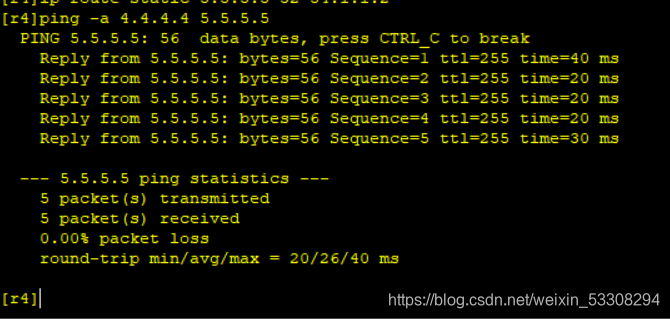

在ar4上用ar4的环回的ping通ar5的环回，（这样就具有建bgp邻居的条件了）测试结果如下：

[r4]bgp 2
[r4-bgp]peer 5.5.5.5 as-number 3
[r4-bgp]peer 5.5.5.5 connect-interface LoopBack 0
[r4-bgp]peer 5.5.5.5 ebgp-max-hop 2 （TTL问题，默认IBGP邻居间的数据包TTL值为255，EBGP邻居间TTL值为1；因此若使用环回来建立EBGP邻居关系，TTL不够;故，必须修改）

[r5]ip route-static 4.4.4.4 32 45.1.1.1
[r5]ip route-static 4.4.4.4 32 54.1.1.1 （使得ar4的环回可以ping通ar5的环回）
[r5]bgp 3
[r5-bgp]router-id 5.5.5.5
[r5-bgp]peer 4.4.4.4 as-number 2
[r5-bgp]peer 4.4.4.4 connect-interface LoopBack 0
[r5-bgp]peer 4.4.4.4 ebgp-max-hop 2

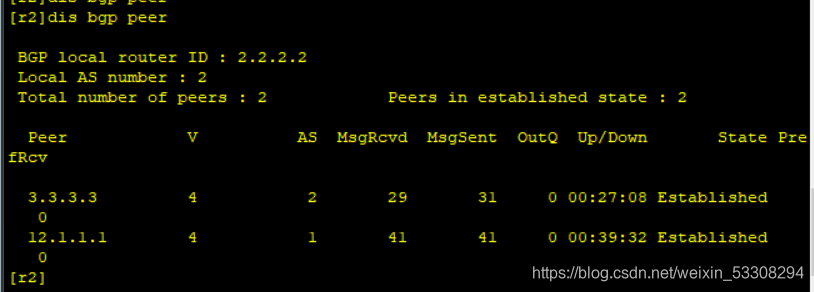

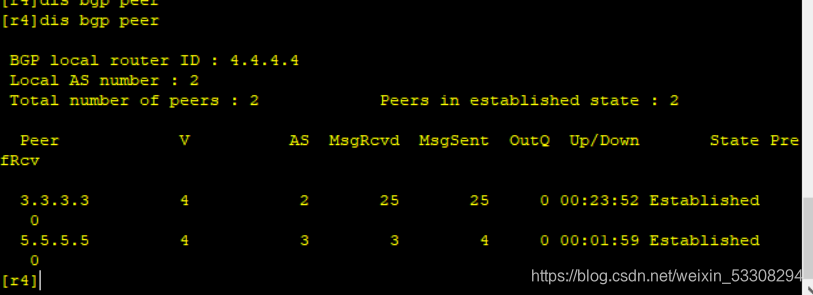

检查bgp邻居是否建立好了：

（2）宣告ar1的客户端，让每个路由器都可以学到客户端路由。

主要是ibgp水平分割的问题，以及路由条目不优的问题需要解决，否则学不了

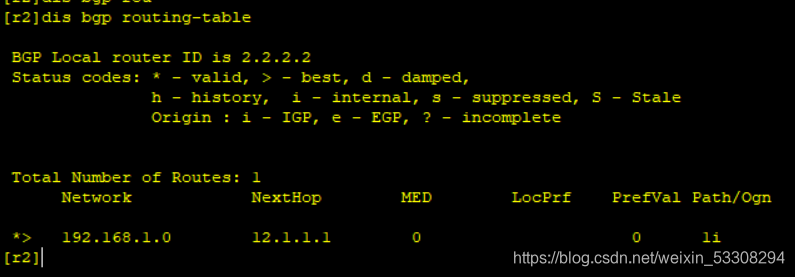

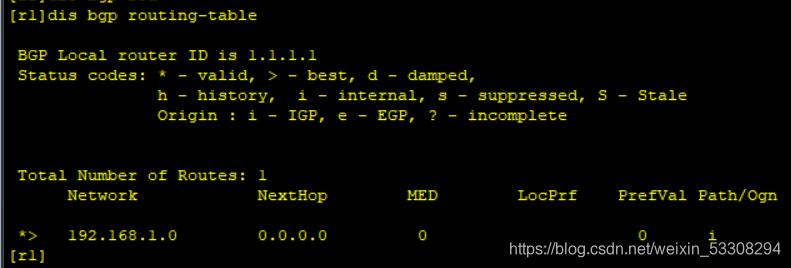

[r1-bgp]network 192.168.1.0 24 （192.168.1.0 24 这个要和路由表里面的一模一样）

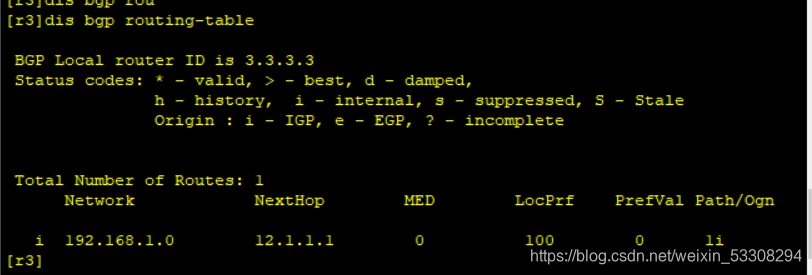

为了解决上面图片条目不可用不优秀的情况，进行以下操作：

[r2]bgp 2
[r2-bgp]peer 3.3.3.3 next-hop-local

等一会儿，再次查看下一跳地址就是2.2.2.2了，因为ar3环回的邻居是2.2.2.2：

由于IBGP水平分割的原因，ar3从ar2学到路由之后就不能给ar4，就需要ar2和ar4之间建邻，让ar2直接给ar4
[r2]bgp 2
[r2-bgp]peer 4.4.4.4 as-number 2
[r2-bgp]peer 4.4.4.4 connect-interface LoopBack 0

[r4]bgp 2
[r4-bgp]peer 2.2.2.2 as-number 2
[r4-bgp]peer 2.2.2.2 connect-interface LoopBack 0

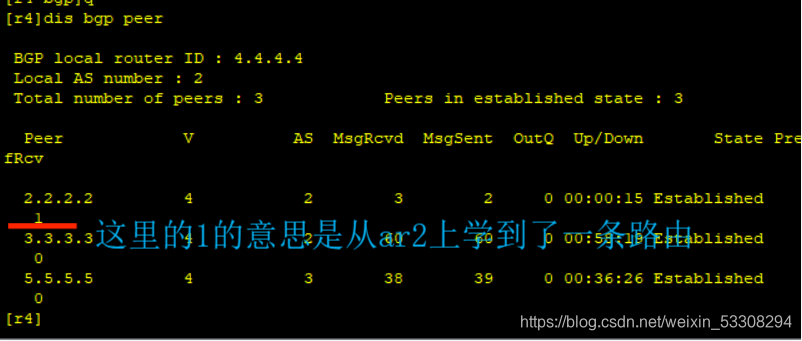

建邻成功如下：

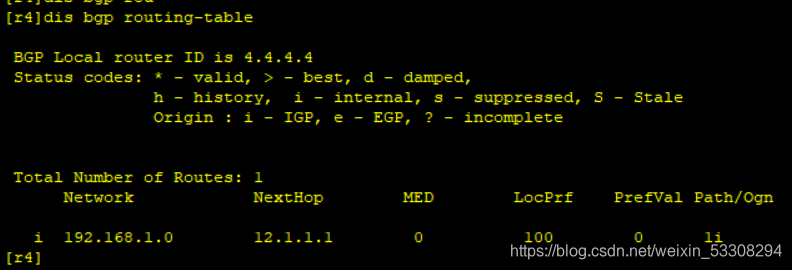

虽然学到了路由了，但是这个条目仍然是i。所以也需要修改，操作类似上面的
[r2]bgp 2
[r2-bgp]peer 4.4.4.4 next-hop-local

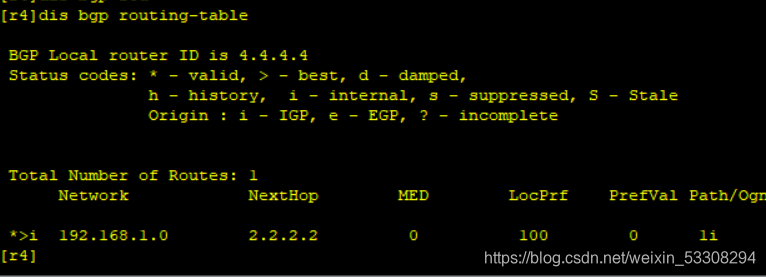

修改成功如下图：

（3）宣告ar5的客户端，让每个路由器都可以学到客户端路由。

[r5]bgp 3
[r5-bgp]network 192.168.5.0 24

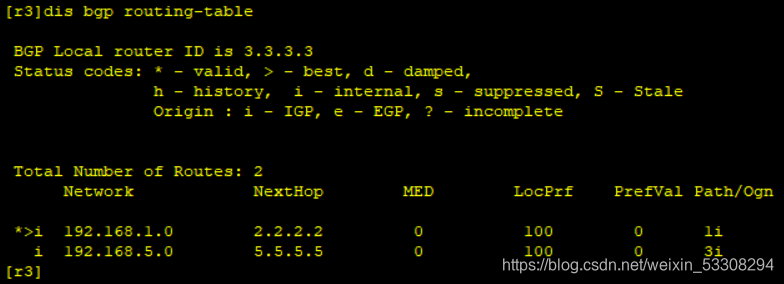

查看路由条目的情况



由上图可以看出条目是i
所以需要改下一跳
[r4]bgp 2
[r4-bgp]peer 3.3.3.3 next-hop-local
[r4-bgp]peer 2.2.2.2 next-hop-local

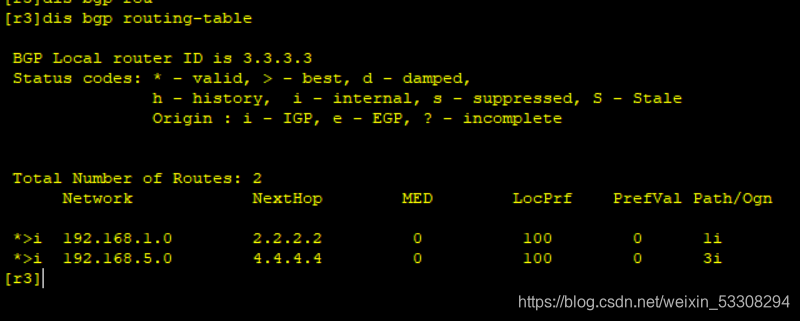

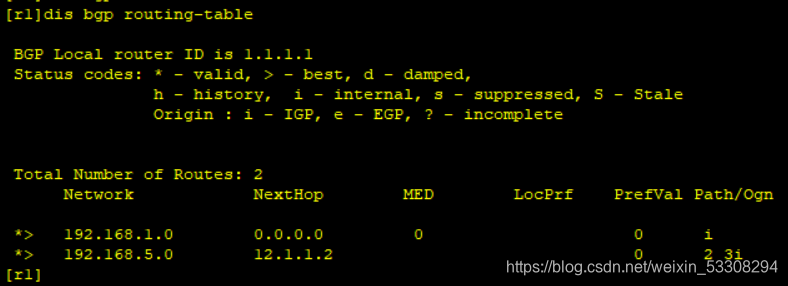

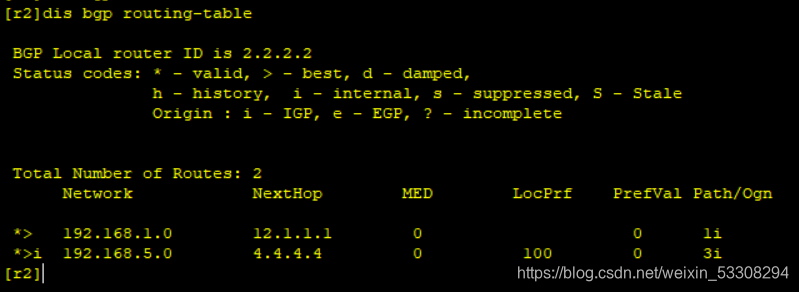

修改之后结果如图：



到这里每个路由器的条目问题就解决了，每个路由器的192.168.5.0 的路由都改成了可用可优

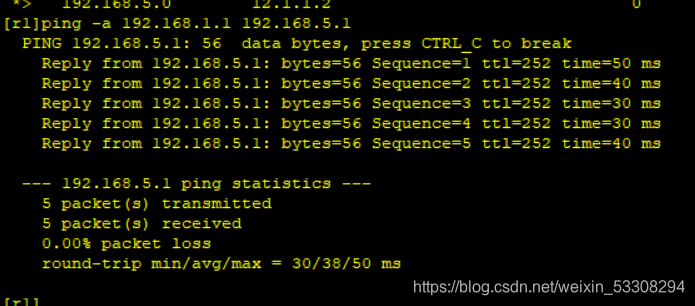

这里就可以实现192.168.1.1可以ping通192.168.5.1（证明pc1和pc5之间可以互通）

（4）实现所有pc互通

[r2]bgp 2
[r2-bgp]network 192.168.2.0 24

[r3]bgp 2
[r3-bgp]network 192.168.3.0 24

[r4]bgp 2
[r4-bgp]network 192.168.4.0 24

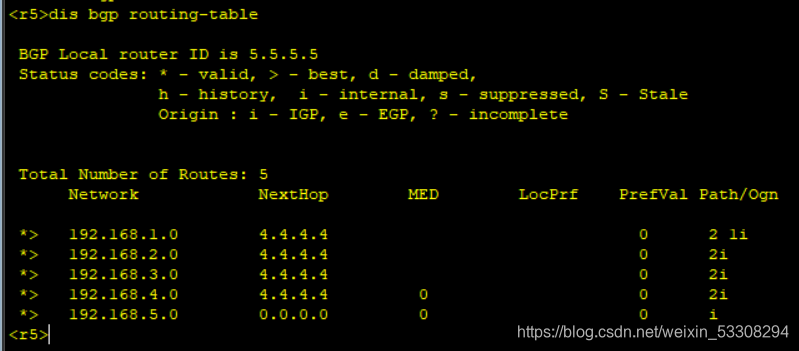

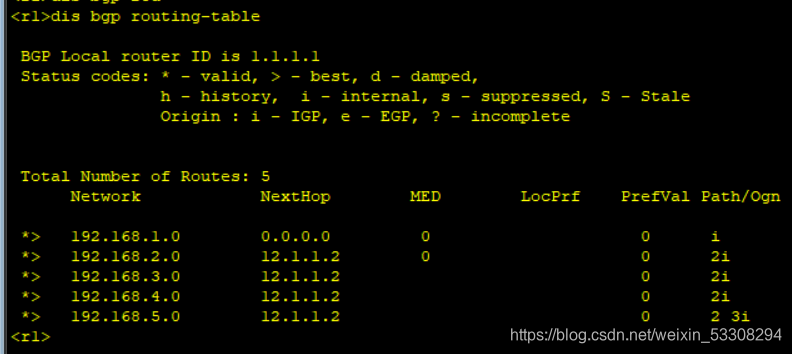

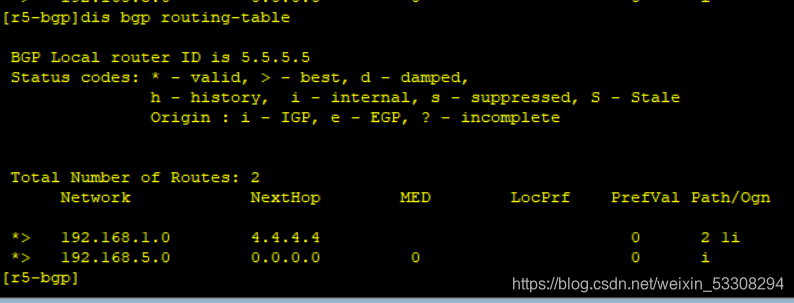

查看路由表


我们可以发现在ar1和ar5上所有客户端的路由表都学完了，所以到这里这个实验也完成了。

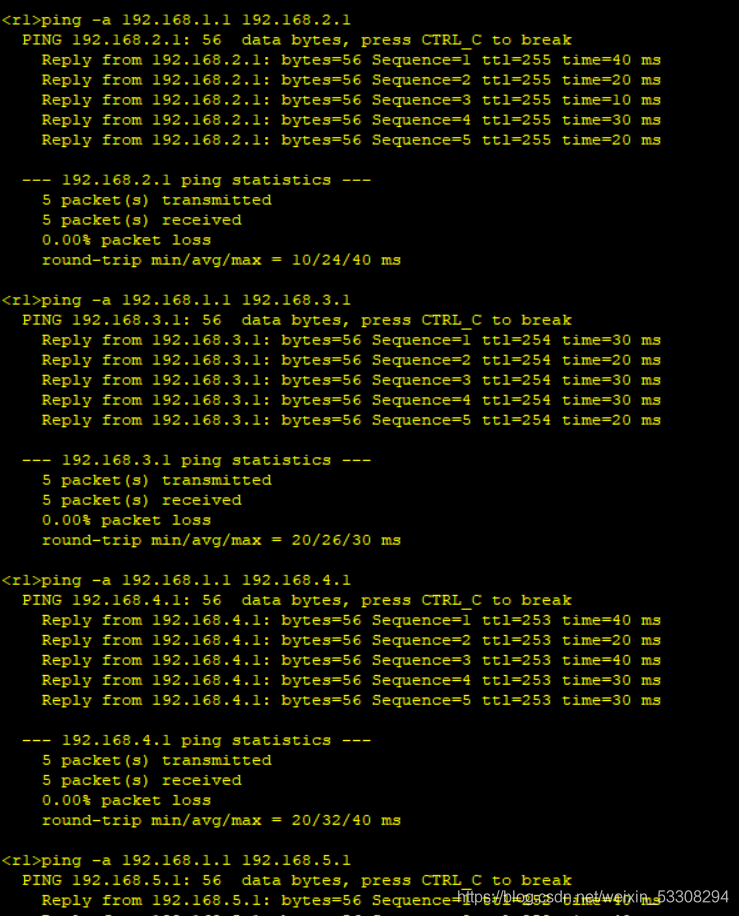

我们来测试一下：
