基于FPGA的PCIE 3.0 x8多通道DMA实现

1、项目概述

FPGA型号：xilinx/altera 系列FPGA

驱动：windows XP/ 7 / 10 / 11 64位和32位；Lunix

PCIE：3.0 x8

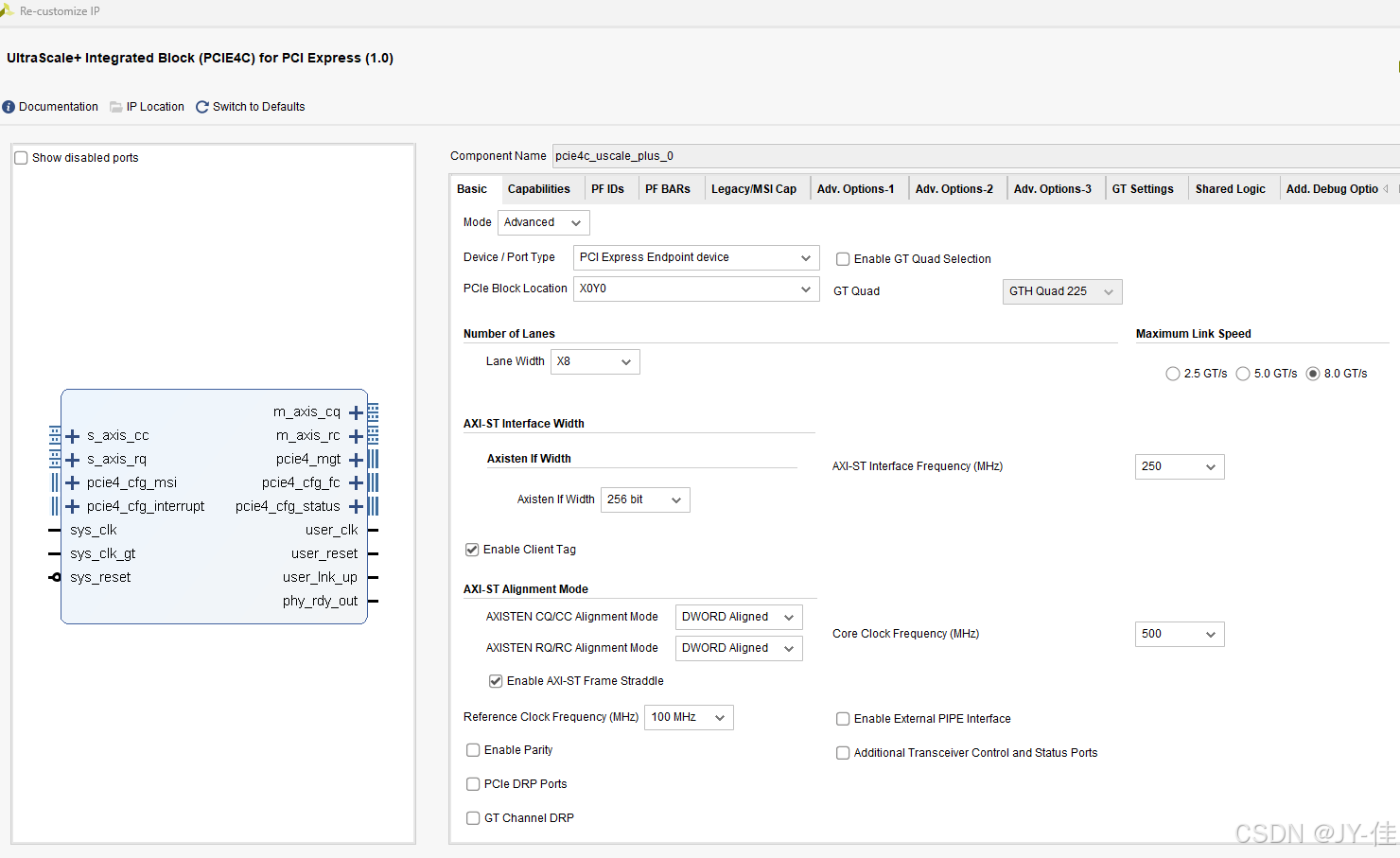

2、使用的IP核

3、与XDMA对比

XDMA IP核

优点：IP封装的比较好，对用户使用上手比较快；

缺点：DMA通道数只有2路；对于PCIE进行小包传输效率比较低；

本设计的 IP核

优点：支持DMA通道数8路；对应PCIE进行小包或是大包传输效率都相对较高；灵活性高；

缺点：对用户设计不友好，需要自己组TLP包和解包；

4、性能

上板测试PCIE3.0 x8同时读写8通道数据，带宽大概在 6.5GB/s 左右

5、总结遇到的问题

a、电脑蓝屏死机的问题

这个问题一般是驱动那边写内存冲突，或是在进行DMA传输过程中读写寄存器冲突导致的；

b、DMA运行一段时间后停止的问题

这个问题当时查了很长一段时间，原因是驱动那边丢中断导致的；

6、后记

大家如果有这方面的技术问题，欢迎私信与我交流和探讨；
