HBase架构详解及读写流程

一、HBase储存结构详解
二、HBase写流程
三、HBase读流程
四、 MemStore刷写时机
五、StoreFile Compaction
六、Region Split

Hbase是bigtable的开源山寨版本。是建立的hdfs之上，提供高可靠性、高性能、列存储、可伸缩、实时读写的数据库系统。

它介于nosql和RDBMS之间，仅能通过主键(row key)和主键的range来检索数据，仅支持单行事务(可通过hive支持来实现多表join等复杂操作)。主要用来存储非结构化和半结构化的松散数据。

与hadoop一样，Hbase目标主要依靠横向扩展，通过不断增加廉价的商用服务器，来增加计算和存储能力。

HBase 中的表一般有这样的特点：
1、大：一个表可以有上十亿行，上百万列；
2、面向列：面向列(族)的存储和权限控制，列(族)独立检索；
3、稀疏:对于为空(null)的列，并不占用存储空间，因此，表可以设计的非常稀疏。

一、HBase储存结构详解

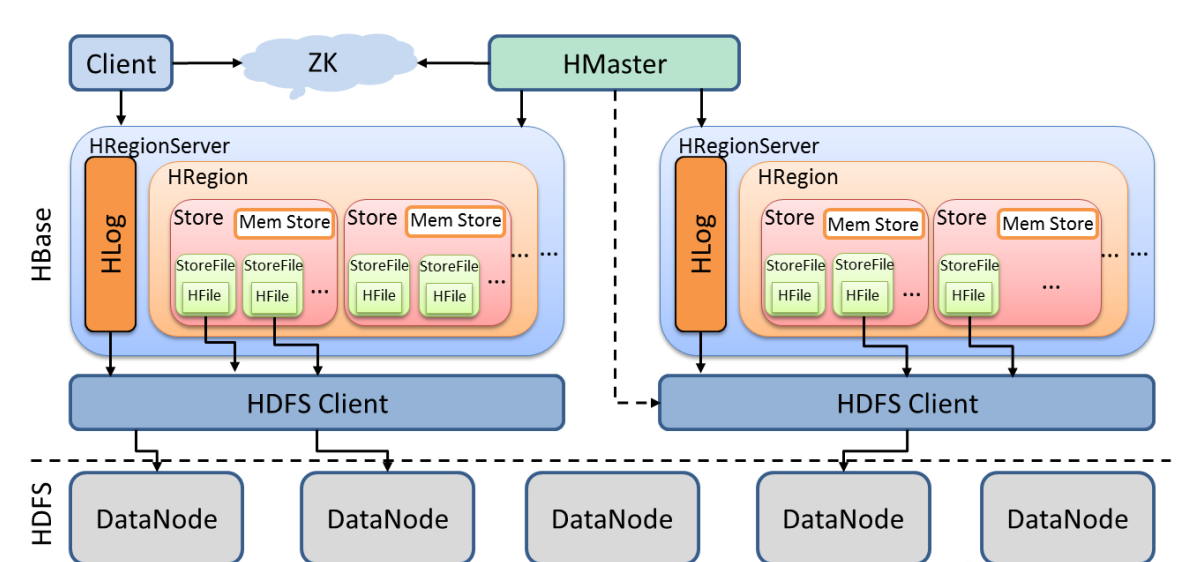

从上面的架构图可以看出HBase是建立在hadoop之上的,HBase底层依赖于HDFS。HBase有3个重要的组件：Zookeeper、HMaster、HRegionServer。

Zookeeper为整个HBase集群提供协助的服务，HMaster主要用于监控和操作集群的所有RegionServer。RegionServer主要用于服务和管理分区（Regions）

1.1、HDFS

HBase底层依赖于HDFS的

1.2、HMaster

HMaster是HBase集群架构中的主节点，通常一个HBase集群存在多个HMaster节点,其中一个为Active Master,其余为Backup Master。

Hbase每时每刻只有一个HMaster主服务器程序在运行，HMaster将region分配给HRegionServer，协调HRegionServer的负载并维护集群的状态。Hmaster不会对外提供数据服务，而是由HRegionServer负责所有regions的读写请求及操作。

由于HMaster只维护表和region的元数据，负责Region的分配及数据库的创建和删除等操作而不参与数据的输入/输出过程，HMaster失效仅仅会导致所有的元数据无法被修改，但表的数据读/写还是可以正常进行的。
备注：region,HRegionServer职责与功能下面内容中会讲解

1.2.1HMaster的作用：
A、调控Region server的工作
为Region server分配region,
负责HRegionServer的负载均衡,
监控集群中的Region server的工作状态, 发现失效的HRegionServer并重新分配其上的Hregion（通过监听zookeeper对于ephemeral node状态的通知）。
备注： HRegion,习惯把它称为region,表的意思 HRegionServer,习惯把它称为Region server,HRegionServer是HBase集群架构中的从节点

B、管理数据库
提供创建，删除或者更新表格的接口。

1.3、HRegionServer

HRegionServer是HBase集群架构中的从节点，HBase中的表是根据row key的值水平分割成所谓的region的。一个region包含表中所有row key位于region的起始键值和结束键值之间的行。

集群中负责管理Region的结点叫做Region server。Region server负责数据的读写。每一个Region server大约可以管理1000个region。
备注：HRegionServer,习惯把它称为Region server,HRegionServer是HBase集群架构中的从节点。（一些文章写的是Region server、一些写的是HRegionServer，两个意思都是一样的）

1.3.1、HRegionServer由如下几个部分组成
一个HRegionServer会有多个HRegion和一个HLog。
HLog:预写入日志，防止内存中数据丢失
HRegion：表,一个HRegionServer可以维护多个HRegion（习惯称为一个Region Server可以维护多个Region）

1.3.2、HRegionServer的职责
维护HMaster分配给它的HRegion，处理对这些HRegion的IO请求，也就是说客户端直接和HRegionServer打交道。

参考文章：HBase深入分析之RegionServerhttps

1.4、HRegion

概述
Region是HBase数据管理的基本单位，每个HRegion由多个Store构成，每个Store保存一个列族（Columns Family），表有几个列族，则有几个Store，每个Store由一个MemStore和多个StoreFile组成，MemStore是Store在内存中的内容，写到文件后就是StoreFile，StoreFile底层是以HFile的格式保存。
Region相当于数据库中的表

1.4.1、Region/Store/StoreFile/Hfile之间的关系
以下内容转载自文章：Hbase中Region/Store/StoreFile/Hfile之间的关系，这篇文章写的超级好，担心原文删除，将文章内容摘录到本篇文章。

1.4.1.1、 Region
table在行的方向上分隔为多个Region。Region是HBase中分布式存储和负载均衡的最小单元，即不同的region可以分别在不同的Region Server上，但同一个Region是不会拆分到多个server上。

Region按大小分隔，表中每一行只能属于一个region。随着数据不断插入表，region不断增大，当region的某个列族达到一个阈值（默认256M）时就会分成两个新的region。

1.4.1.2、 Store

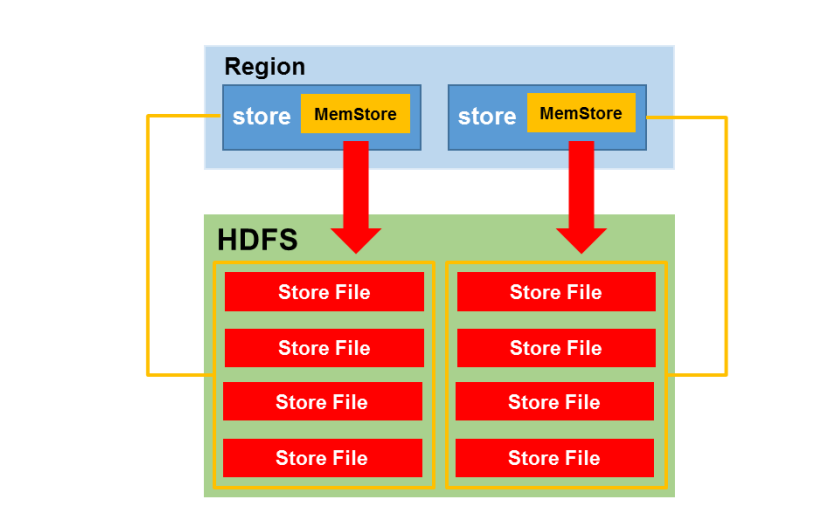

每一个region有一个或多个store组成，至少是一个store，hbase会把一起访问的数据放在一个store里面，即为每个ColumnFamily建一个store（即有几个ColumnFamily，也就有几个Store）。一个Store由一个memStore和0或多个StoreFile组成。

HBase以store的大小来判断是否需要切分region。
store的数据存储在两个地方MemStore和StoreFile

1.4.1.3、 MemStore
写缓存，memStore 是放在内存里的。由于 HFile 中的数据要求是有序的，所以数据是先存储在 MemStore 中，排好序后，等到达刷写时机才会刷写到 HFile（当memStore的大小达到一个阀值【默认64MB】时，memStore会被flush到文件），每次刷写都会形成一个新的 HFile。

1.4.1.4、StoreFile
memStore内存中的数据写到文件后就是StoreFile（即memstore的每次flush操作都会生成一个新的StoreFile），StoreFile底层是以HFile的格式保存。

1.4.1.5、HFile
HFile是HBase中KeyValue数据的存储格式，是hadoop的二进制格式文件。一个StoreFile对应着一个HFile。而HFile是存储在HDFS之上的。

二、HBase写流程

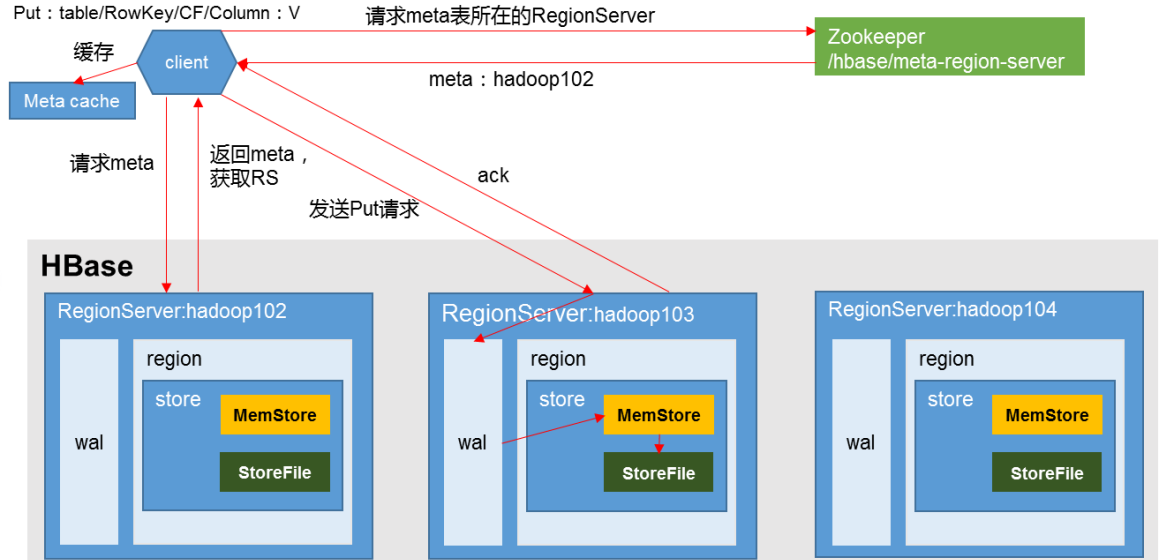

1、客户端先访问zookeeper，获取Meta表位于那个region server
2、访问Meta表对应的region server服务器，根据请求的信息（namespace:table/rowkey）,在meta表中查询出目标数据位于哪个region server的哪个region中。
并将该表的region信息以及meta表的位置信息缓存到客户端的meta cache，方便下次访问。
3、与目标数据的region server进行通讯
4、将数据写入到WAL中
5、将数据写入到对应的memstore中，
6、向客户端发送写入成功的信息
7、等达到memstore的刷写时机后，将数据刷写到HFILE中

参考文章：查看hbase:meta 表位于哪个 Region Server

三、HBase读流程

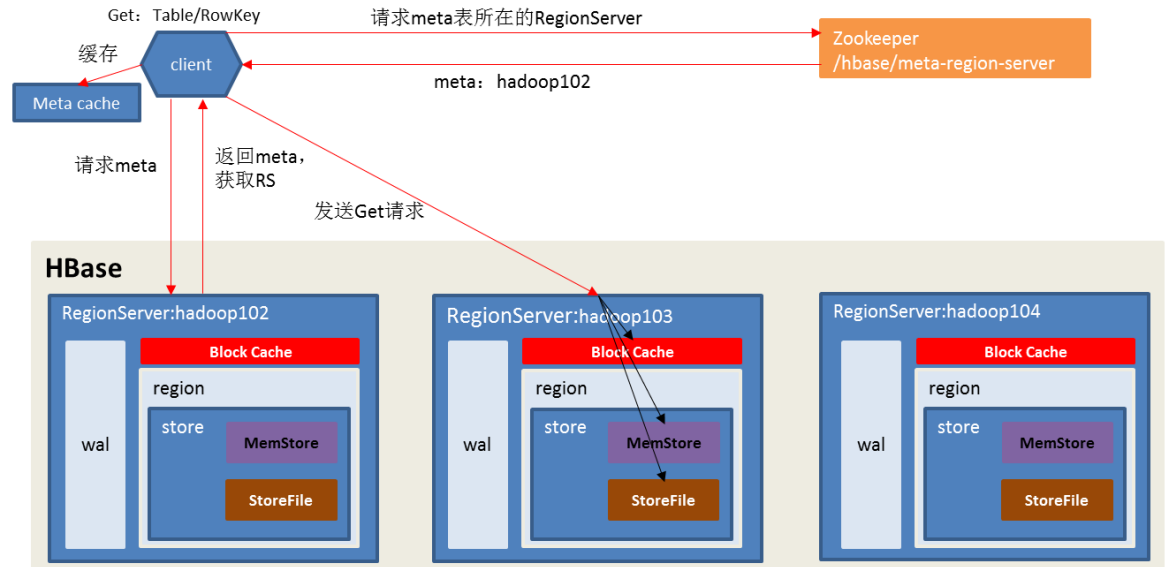

1、Client客户端先访问zookeeper,获取 hbase:meta 表位于哪个Region Server
2、访问hbase:meta 表对应的region server服务器，根据请求的信息（namespace,table,rowkey)，查询出目标表位于哪个Region Server中的哪个region。
并将该表的region信息，以及meta表的位置信息缓存在客户端的缓存中，以便下次访问。
3、与目标表所在的region server 进行通讯
4、分别在Block Cache（读缓存），MemStore和 Store File查询目标数据，并将查到的数据进行合并，此处所有数据是指同一条数据的不同版本（time stamp）或者不同的类型（Put/Delete）
5、将从文件中查询到的数据块缓存到block cache
6、将合并后的数据返回给客户端

四、 MemStore刷写时机

当某个memstore的大小达到了hbase.hregion.memstore.flush.size（默认值128M），其所在region的所有memstore都会刷写。
当memstore的大小达到了 hbase.hregion.memstore.flush.size（默认值128M）* hbase.hregion.memstore.block.multiplier（默认值4）时，会阻止继续往该memstore写数据。
当region server中memstore的总大小达到
java_heapsize * hbase.regionserver.global.memstore.size（默认值0.4）*hbase.regionserver.global.memstore.size.upper.limit（默认值0.95），
region server会把它的所有region按照其所有memstore的大小顺序（由大到小）依次进行刷写。直到region server中所有memstore的总大小减小到hbase.regionserver.global.memstore.size.lower.limit以下。
当region server中memstore的总大小达到
java_heapsize * hbase.regionserver.global.memstore.size（默认值0.4）时，会阻止继续往所有的memstore写数据。
到达自动刷写的时间，也会触发memstore flush。自动刷新的时间间隔由该属性进行配置hbase.regionserver.optionalcacheflushinterval（默认1小时）。
当WAL文件的数量超过hbase.regionserver.max.logs，region会按照时间顺序依次进行刷写，直到WAL文件数量减小到hbase.regionserver.max.log以下（该属性名已经废弃，现无需手动设置，最大值为32）。

五、StoreFile Compaction

由于memstore每次刷写都会生成一个新的HFile，且同一个字段的不同版本（timestamp）和不同类型（Put/Delete）有可能会分布在不同的HFile中，因此查询时需要遍历所有的HFile。为了减少HFile的个数，以及清理掉过期和删除的数据，会进行StoreFile Compaction。

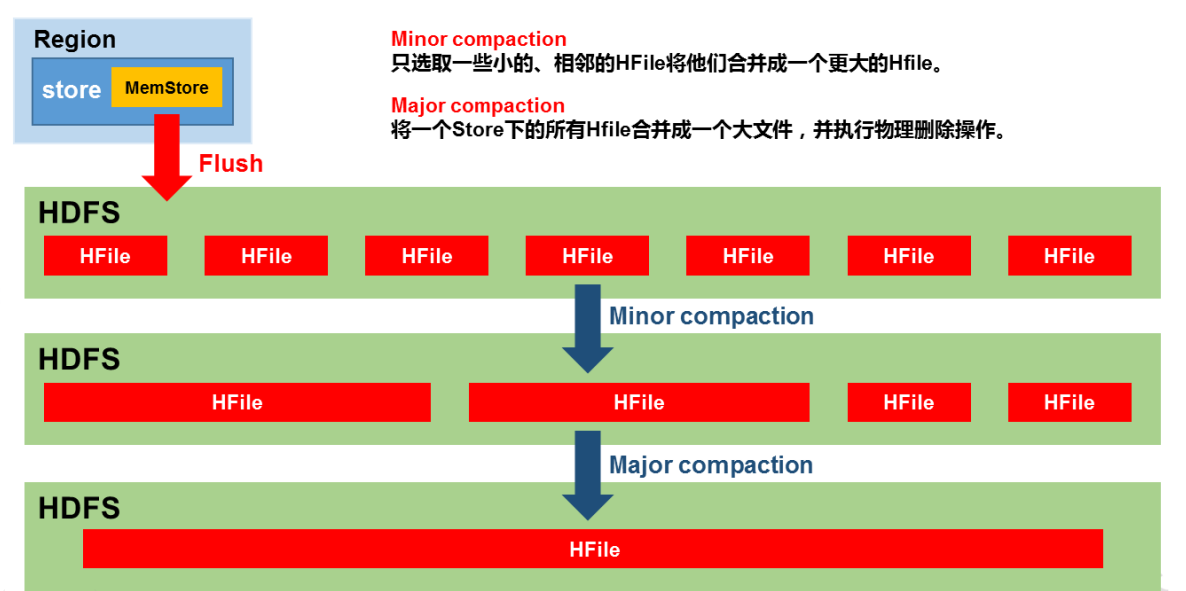

Compaction分为两种，分别是Minor Compaction和Major Compaction。Minor Compaction会将临近的若干个较小的HFile合并成一个较大的HFile，但不会清理过期和删除的数据。Major Compaction会将一个Store下的所有的HFile合并成一个大HFile，并且会清理掉过期和删除的数据。

六、Region Split

默认情况下，每个Table起初只有一个Region，随着数据的不断写入，Region会自动进行拆分。刚拆分时，两个子Region都位于当前的Region Server，但处于负载均衡的考虑，HMaster有可能会将某个Region转移给其他的Region Server。

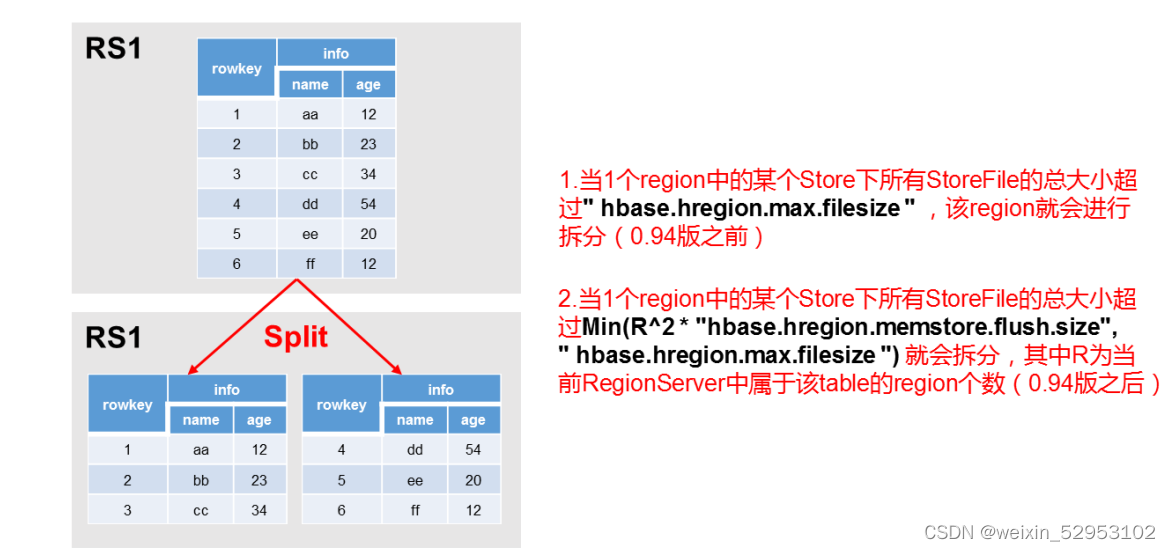

Region Split时机：

当1个region中的某个Store下所有StoreFile的总大小超过hbase.hregion.max.filesize，该Region就会进行拆分（0.94版本之前）。
当1个region中的某个Store下所有StoreFile的总大小超过Min(R^3 * 2 * "hbase.hregion.memstore.flush.size",hbase.hregion.max.filesize")，该Region就会进行拆分，其中R为当前Region Server中属于该Table的个数（0.94版本之后）。
Hbase 2.0引入了新的split策略：如果当前RegionServer上改表只有一个Region，按照2 * hbase.hregion.memstore.flush.size分裂，否则按照hbase.hregion.max.filesize分裂。
