电机与拖动 太原理工大学自动化专业 复习

太原理工大学自动化专业
电机与拖动 复习 五星级重点

5简答6分+15选择2分+15计算题+15计算题+10计算题

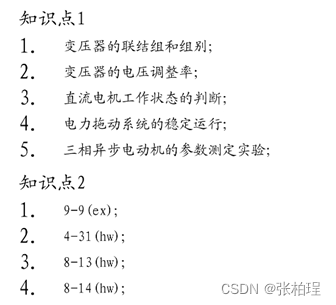

知识点1
 

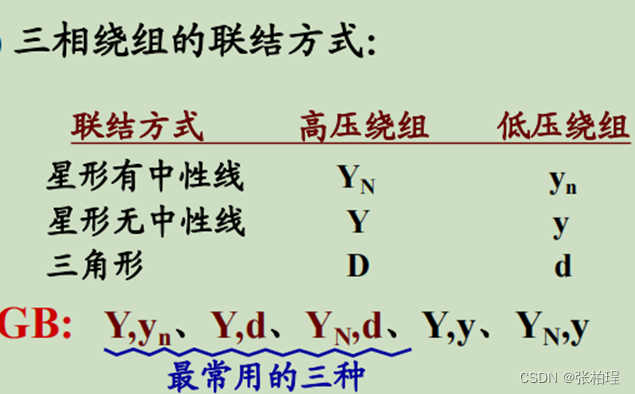

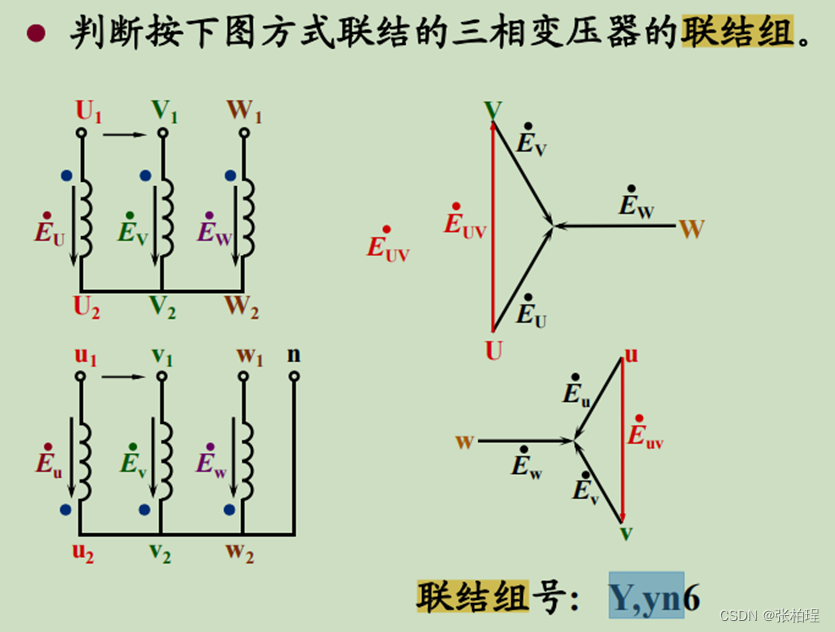

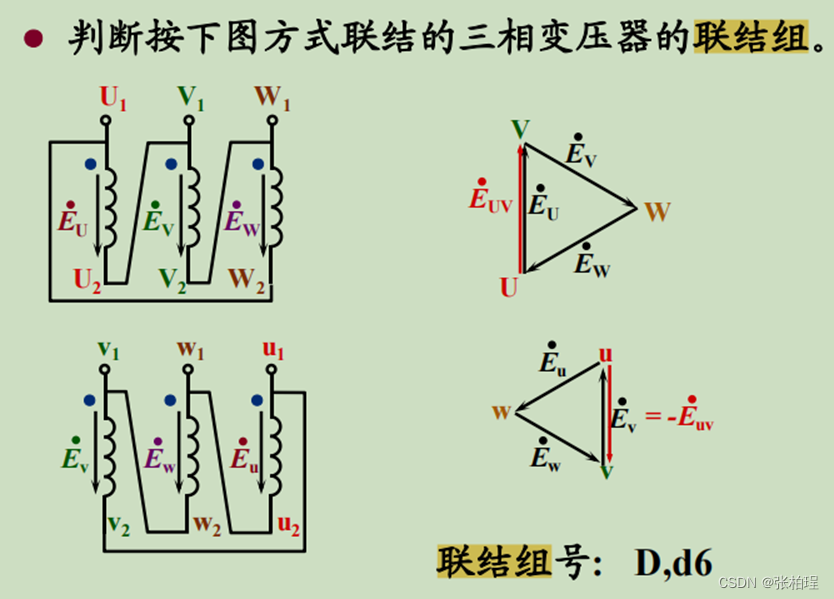

1. 变压器的联结组和组别;（见第3章PPT）
   联结组：联结方式 + 联结组号
   （教学视频）https://www.bilibili.com/video/BV1TZ4y1r7cJ/?spm_id_from=333.337.search-card.all.click

2.

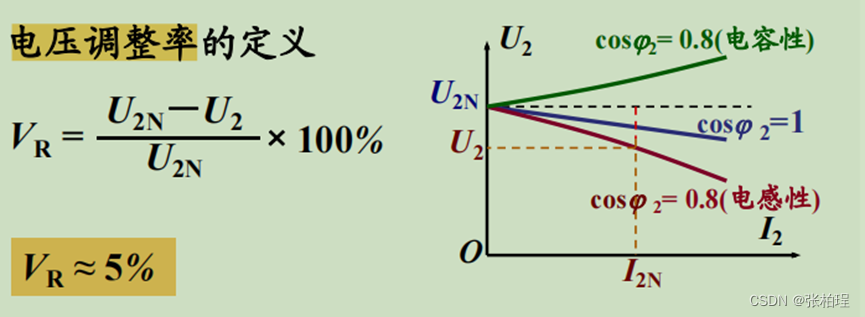

变压器的电压调整率;

与哪些因素相关：
1）负载的轻重。VR随着负载电流的增加而正比增大。
2）负载的性质。对于电感性负载，φ2恒为正值，故电压调整率为正值，即负载时的二次电压恒比空载时低;对于电容性负载，φ2恒为负值，VR可能变为负值。若VR为负值,则负载时的二次电压高于空载电压。实际运行时，变压器的负载一般为电感性负载。
3)短路阻抗值。在相同负载的情况下，短路阻抗值越大，VR就越大，正比。
 
3.

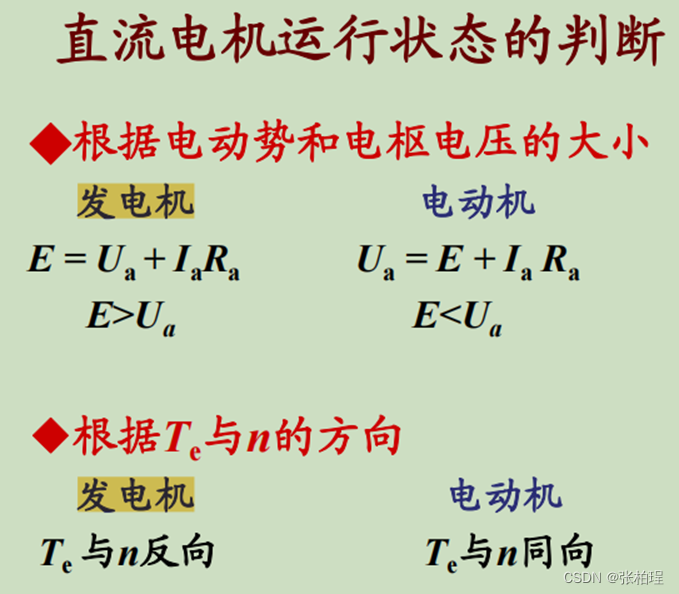

直流电机工作状态的判断;
电动机or发电机

4.

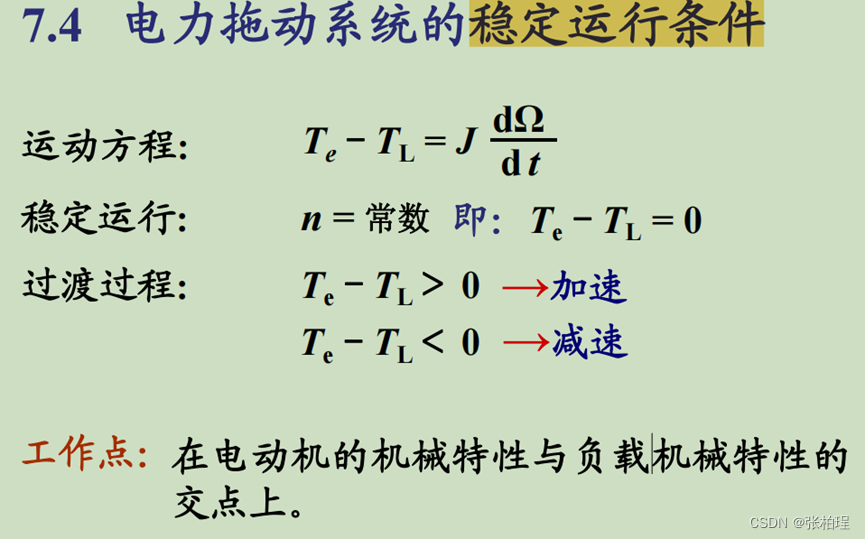

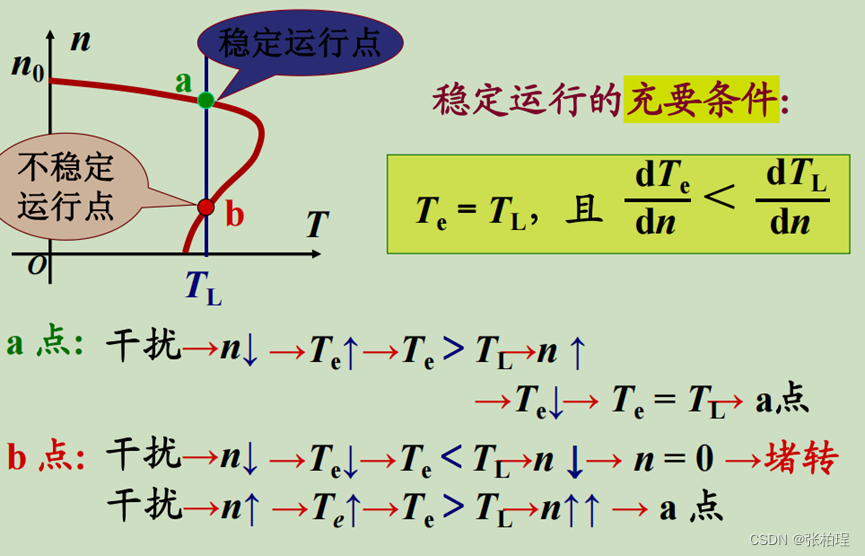

电力拖动系统的稳定运行;

5.三相异步电动机的参数测定实验;（P139 第四章 异步电机）
空载实验
空载实验的时候，转子铜耗可以忽略不计（why）
转子电阻较小，并且空载时转子电流很小。

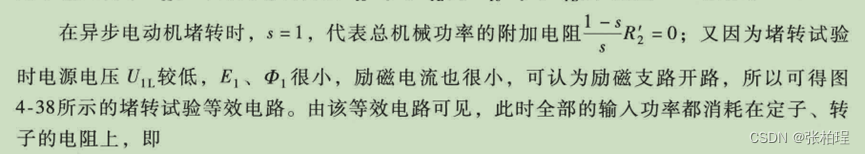

（堵转）短路实验
短路实验的时候，铁耗可以忽略不计（why）
电源电压UiL较低，E1、φ1很小，励磁电流很小，励磁电阻开路，铁耗可忽略不计
短路实验是如何实现的了？（堵转为什么又叫短路实验）
堵转n=0，附加电阻 三相异步电动机轴上产生总的机械功率 ，s=1，相当于把附加电阻短路掉了。

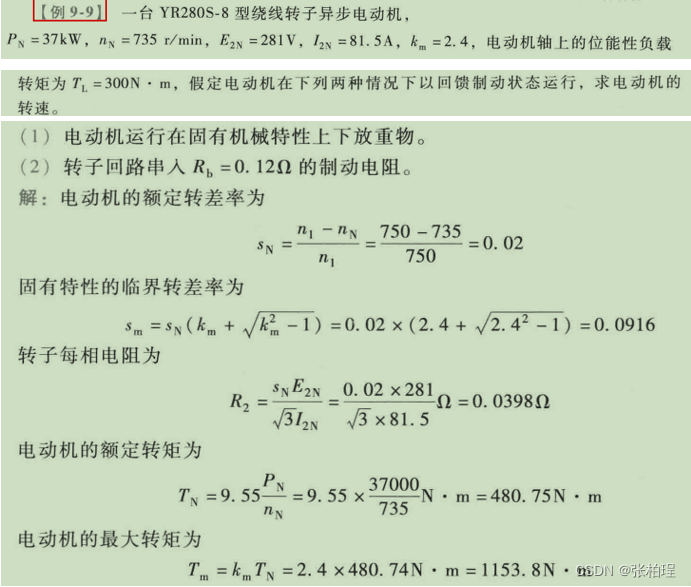

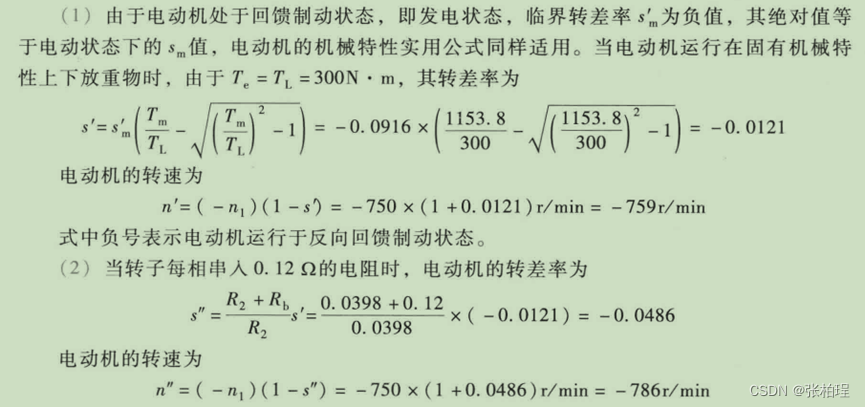

9-9(ex);
