基于 Windows 上 VS Code 的 LVGL 仿真开发环境配置指南

1.1 版本说明

​ 基于 windows 系统上的 vscode 平台配置 LVGL 仿真开发环境, 配置的 LVGL 版本为 v9.2 版本模拟器链接

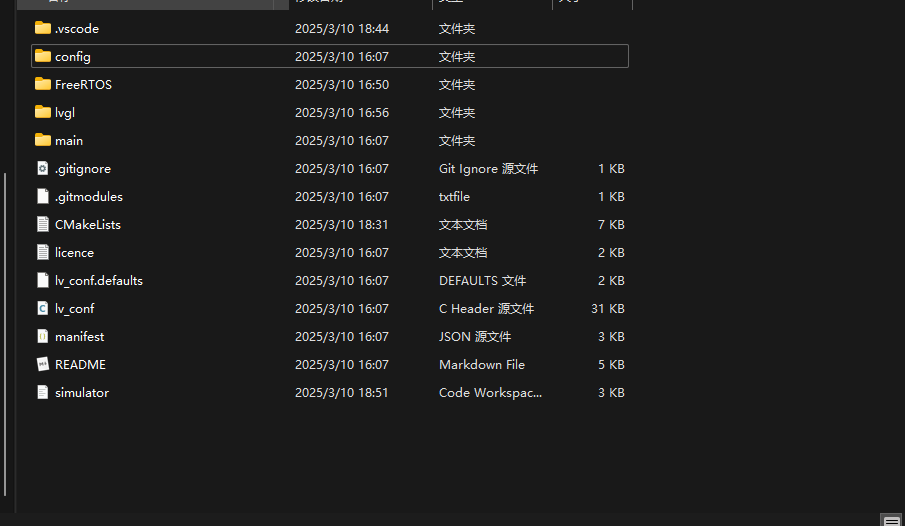

​ 下载解压后的 lv_port_pc_vscode-release-v9.2 文件结构如上图所示, 可以发现 FreeRTOS 和 LVGL 文件夹为空, 需要下载这俩个依赖文件, 才可以正常仿真.

FreeRTOS 文件夹：包含 实时操作系统内核 及其移植代码，为项目提供多任务调度和实时特性。

LVGL 文件夹：包含 嵌入式图形库 及相关配置, 是 LVGL 的码源文件.

github 点击跳转链接可以下载这俩个依赖文件,后将这俩个文件分别放入 lv_port_pc_vscode-release-v9.2 文件目录下的空文件 FreeRTOS 和 LVGL.

1.2 环境依赖

需要搞定以下环境, [下载链接](https://pan.baidu.com/s/1Q7qnhG1FXw4KkmyzzGntOQ?pwd=rys2 提取码: rys2)

• mingw
• cmake
• SDL2

并且将 cmake/bin, mingw/bin , SDL2-2.30.10\x86_64-w64-mingw32\bin 路径添加到系统环境变量, 输入cmake –version,gcc –version判断是否添加成功.

1.3 编辑工程

​ 我们的最终目的是能编译出 main.exe 可执行文件, 打开 simulator ( .code-workspace ) 文件,是一个 工作区配置文件，用于在同一个工作区（Workspace）里保存 项目文件夹、设置、扩展推荐、调试配置 等信息, 打开该工作区会自动运行，VS Code 会自动：

1. 提示安装推荐插件（C/C++、CMake Tools 等）。
2. 根据 settings 应用行尾空格、CMake 配置等规则。
3. 提供一键构建、运行、调试功能（通过 tasks 和 launch 配置）。

​ 如果报错D:\SDL2-2.30.10\x86_64-w64-mingw32\lib\cmake\SDL2下的sdl2-config.cmake语句出错, 此时需要打开 SDL2 文件夹下的 SDL2-2.30.10\x86_64-w64-mingw32\lib\cmake\SDL2\sdl2-config.cmake 文件,对 c:21 - c:23 行的文件路径进行修改(改成自己的文件路径).

set(bindir "D:/SDL2-2.30.10/x86_64-w64-mingw32/bin")
set(libdir "D:/SDL2-2.30.10/x86_64-w64-mingw32/lib")
set(includedir "D:/SDL2-2.30.10/x86_64-w64-mingw32/include")

还需要修改main.c,不然会报error: undefined symbol: SDL_main

#include "lvgl/demos/lv_demos.h"
#include LV_SDL_INCLUDE_PATH //包含SDL的头文件
// #include "glob.h"

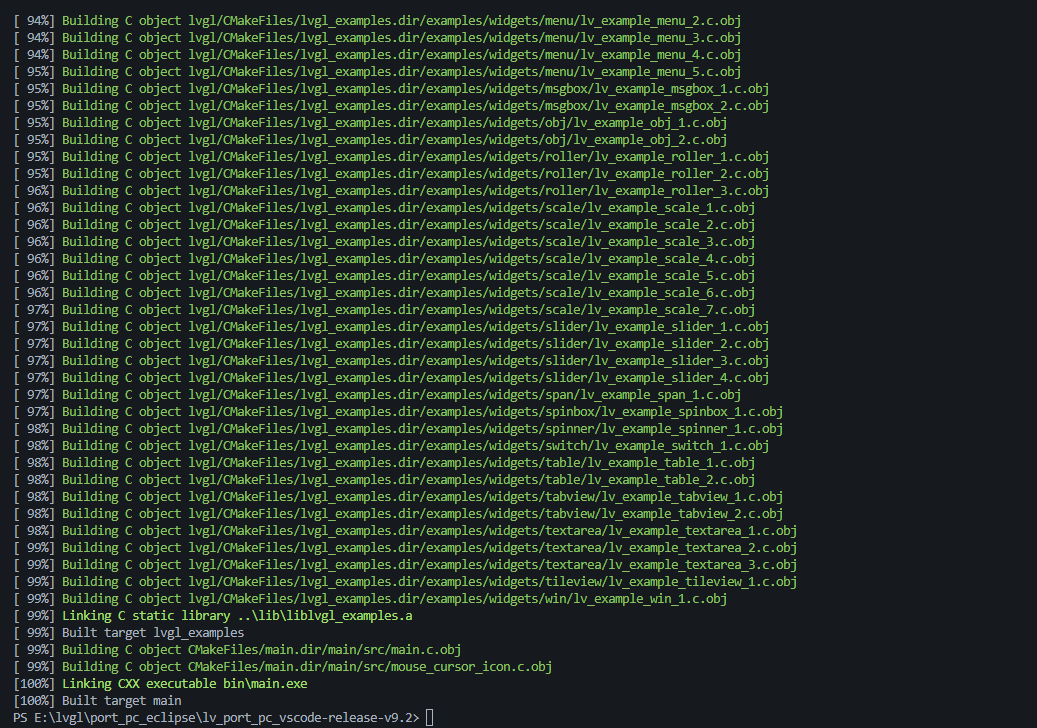

然后在 vscode 的命令行处执行

cd .\build\
mingw32-make

搞定链接和编译

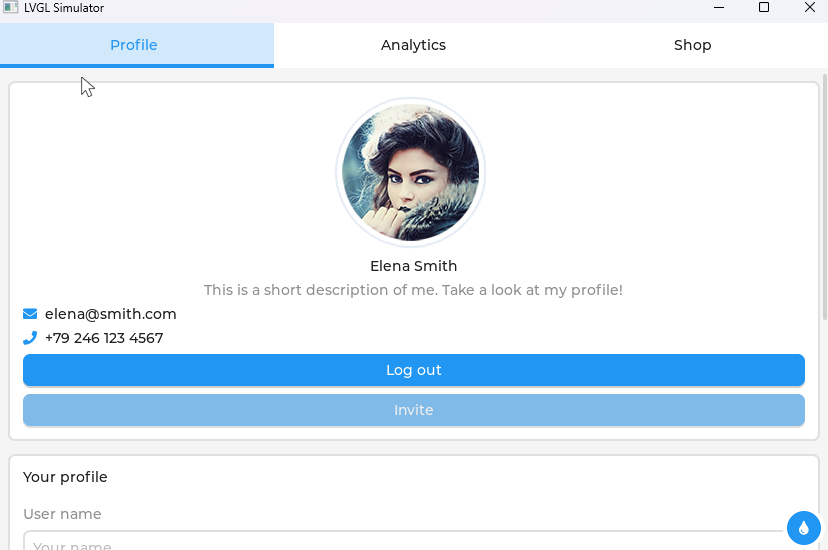

最后会生成俩个新文件夹 build 和 bin, bin 下有可执行程序 main.exe, 执行该程序说明配置成功了.
