元器件_电感

电感的作用

通直流阻交流；阻碍电流的变化，保持器件工作电流的稳定；滤波；

当交流信号通过线圈时，线圈两端将产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过。频率越高，线圈阻抗越大。阻抗 Z=XL=2ΠfL（注意电容相反：Z=XC=1/2ΠfC）

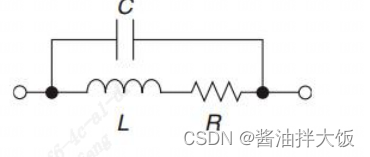

电感等效模型

由电感和电阻串联，然后和电容并联构成

在谐振频率处，阻抗达到最大值；频率低于谐振频率时，电感主要呈现感性；而在频率高于谐振频率时，电感主要呈现容性

技巧：应确保电感器的工作频率远小于其固有频率

标称电感量

电感用L表示，基本单位是H（亨利），工程钟常用uH和mH。1 uH = 10^-3 mH + 10^-6 H

品质因数Q

电感存储能量与消耗能量的比值，即线圈的感抗与线圈直流内阻之比：Q=wL/R=2ΠfL/R

品质因数是反映电感效率与性能质量的重要指标，Q越大，电感器的功率损耗越小

标识

4R7M，表示4.7uH，M表示误差范围±20%

电感器件手册关注的参数

电感量与精度

额定电流（饱和电流）Isat、温升电流Irms

直流电阻

固有频率

封装

选型：一般在饱和电流和温升电流中选较小的，然后打8折，看是否满足应用需求。
