元器件_电容

电容是表现电容器容纳电荷本领的物理量。C=Q/U

本质是存储电荷与释放电荷

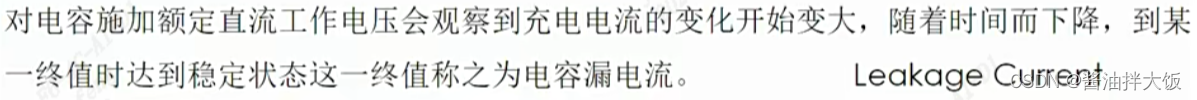

电容的漏电流

电容为什么可以通交流隔直流？

电容器（Capacitor）是一种能够存储电荷和电能的电子元件，它由两个导体（通常是金属板或薄膜）和一个介电材料（绝缘材料）层组成。在直流电路中，一旦电容器充满电荷，两个板之间就会形成一个稳定的电压，这时电流就不再流动，因为介电材料阻止了电荷的直接流动。因此，电容器对直流电表现为高阻抗，相当于一个断路状态。

而在交流电路中，电流的方向和大小是周期性变化的。当交流电压改变时，电容器会交替地充电和放电，从而允许交流电通过。电容器对交流电的阻抗（称为容抗）与交流信号的频率成反比，即频率越高，容抗越低，电容器越容易让交流电流通过。

单位换算

103 = 10*10^3 = 10,000pF = 10 nF

并联：C=C1+C2 串联：1/C = 1/C1 + 1/C2

分类

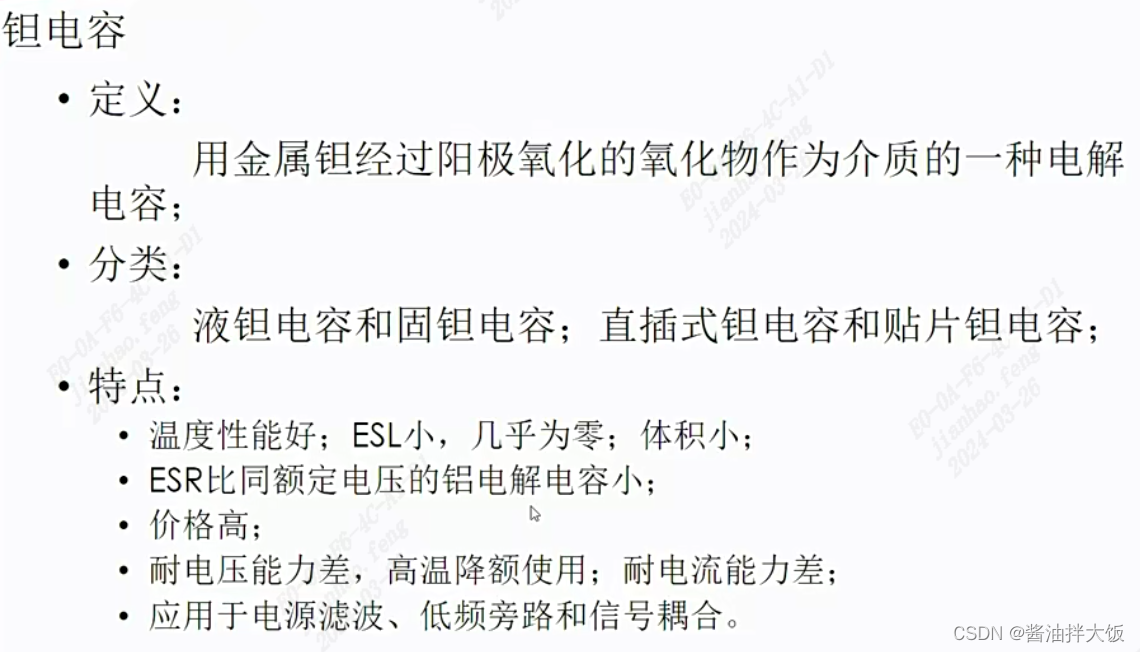

钽电容

降额 一般50%

金属钽电容不适合用于热插拔，可以用聚合物钽电容或者陶瓷电容

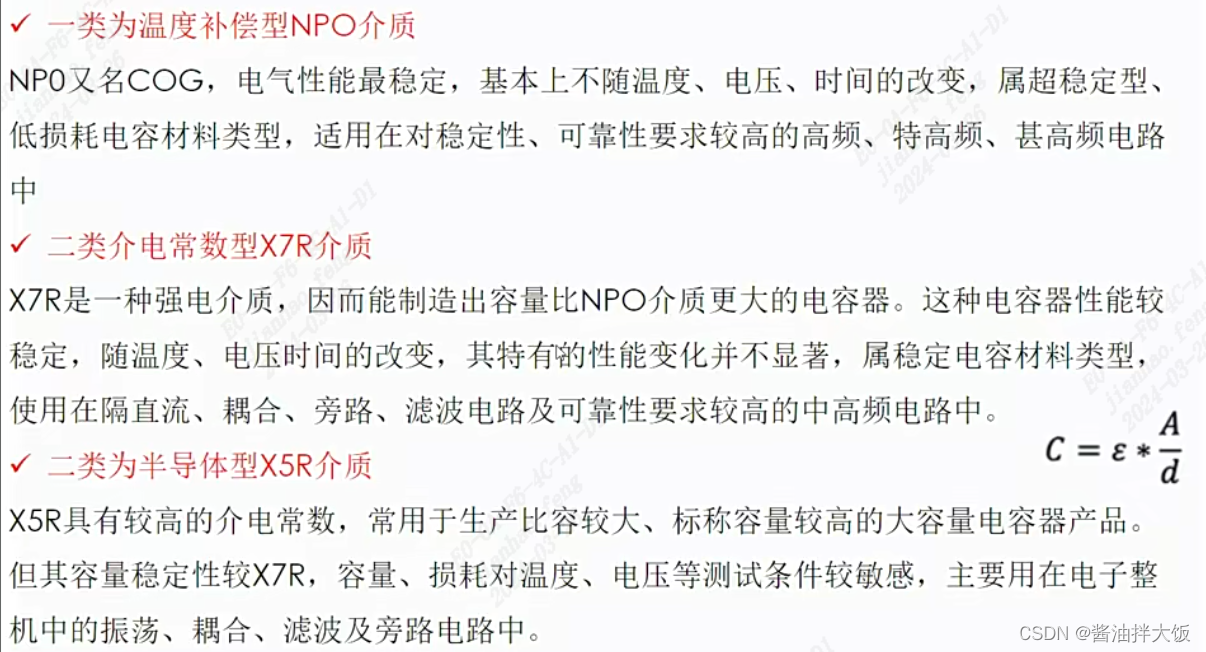

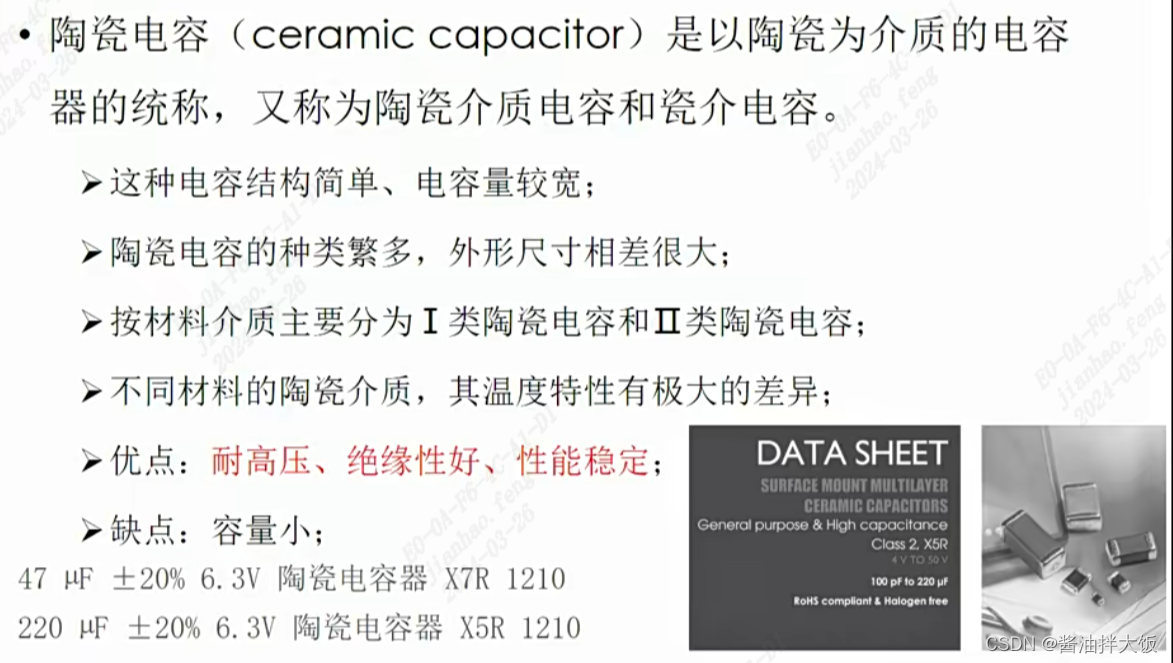

陶瓷电容

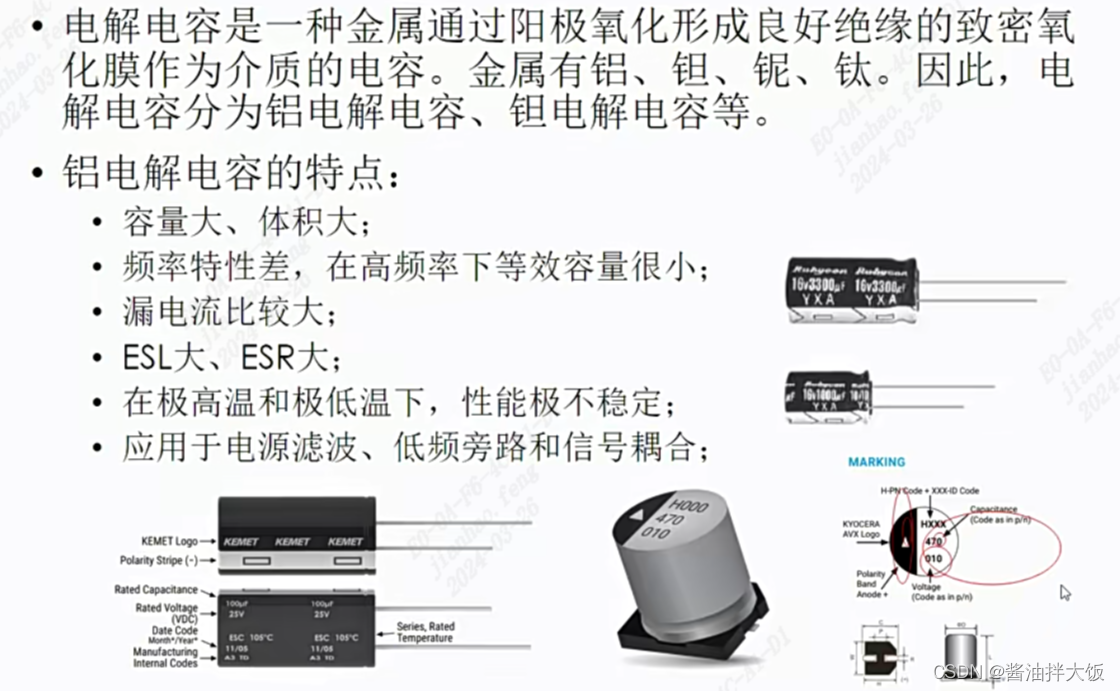

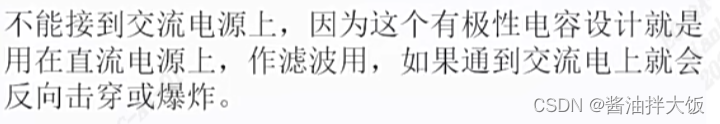

铝电解电容

陶瓷电容和铝电解电容，降额一般70%~ 80%

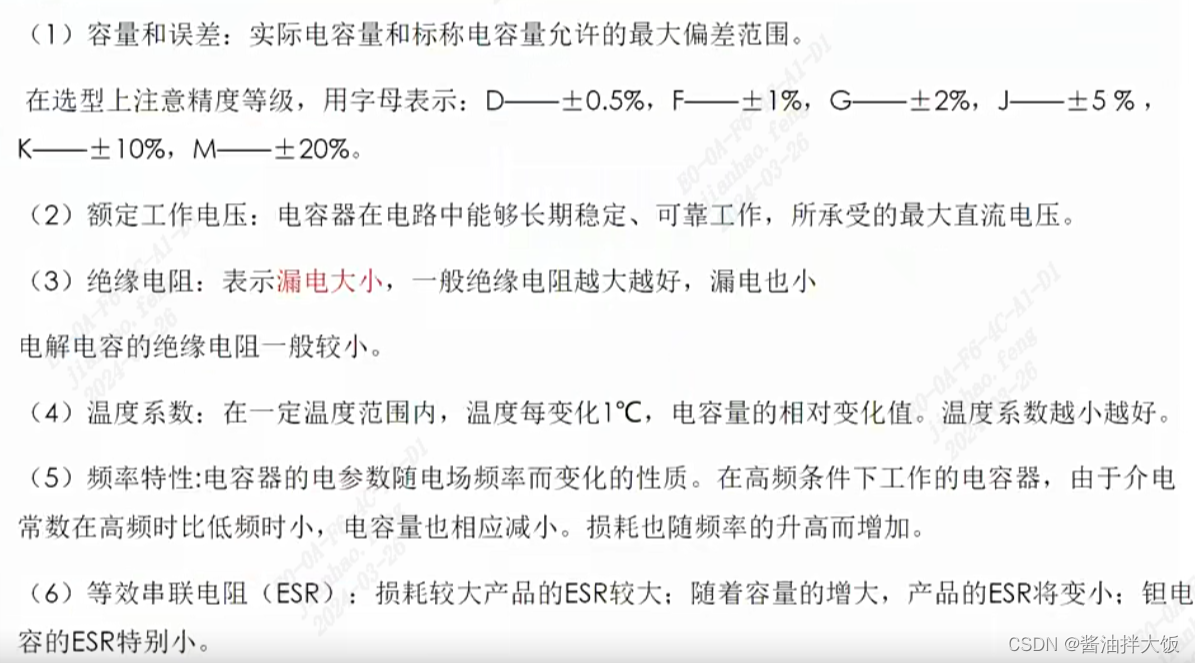

电容的选型

滤波：

1.一个大电容和一个小电容并联

当频率比较低的时候，两个电容都成容性，在频率比较高的时候，两个电容都呈感性，并联后总体阻抗曲线都会保持原来的变化趋势，因此，数值上会比任意一个电容都小。

当频率大于 f1 并小于 f2 时，大电容呈感性小电容呈容性，两者并联，就像是一个电感和一个电容并联，构成了 LC 并联谐振电路，并在某一个频率点发生并联谐振，导致该处阻抗很大。如果负载芯片的电流需求正好落在这个频率，那么会导致电压波动超标。所以，我们需要选好电容的搭配情况。

大电容通低频，小电容通高

2.多个相同的电容并联

n 个相同的电容并联，谐振频率和单个电容一样，但是在谐振点处的阻抗是原来的 n 分之一，因此，多个相同的电容并联后，阻抗曲线整体形状不变，但是各个频点的整体阻抗变小。

旁路（抄小路）：

旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放 电。为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。这能够很好地防止输入值过大而导致的地电位抬高和噪声。地弹是地连接处在通过大电流毛刺时的电压降

耦合：

提供高频信号通路，阻止低频信号
