RTC（实时时钟）

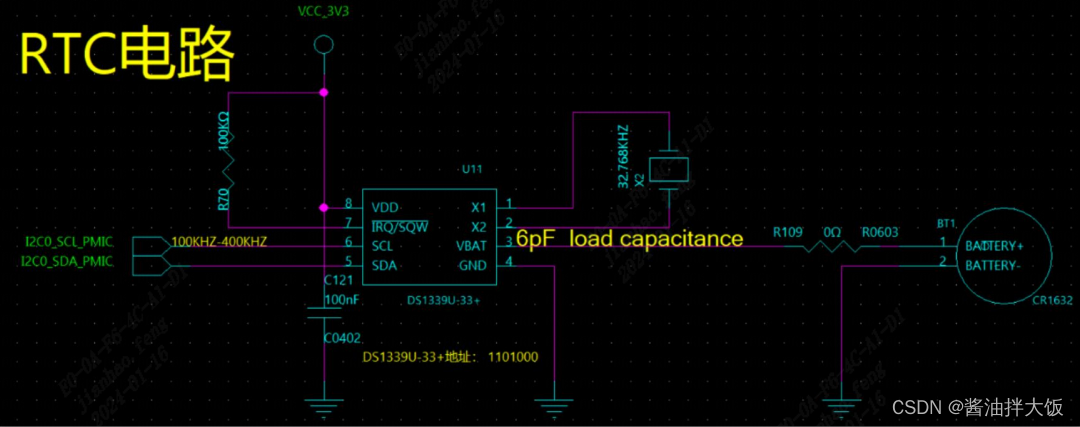

RTC电路

电路的作用是让时间持续不间断，如摄像头需要记录每次录像的实时时间，在断电状态下，再重启时间不会丢失

此芯片为 DS1339U-33+，3.3V 供电，pin1 和 pin2 脚接 32.768KHZ 的晶体，pin8 脚接 3.3V 电源，pin3 脚电池供电，这颗芯片的电源供电和电池供电不需要二极管，内部有切换电路，当 3.3V 电源断电后自动无缝切换到电池供电，控制方式 I2C 如上图 pin6 和 pin5 脚，此接口并接在 I2C 总线上，芯片地址：1101000，查阅芯片资料有介绍芯片的地址，所用晶体规格有明确说明 32.768KHZ 的晶体需要 6pf 负载电容，常规的 32.768KHZ 晶体都是 12.5pF。

3.3V 如何与电池切换

此颗芯片有个 Vpf 值，也就是电源跌落电压点 2.7-2.97V，假如 VCC3.3V＜Vpf，VCC3.3V＜Vbat，切换电池供电，也就是正常供电状态下，VCC3.3V 只要不断电就不会小于 Vpf，此种情况只有在电源出现故障的情况才会发生，通常都会大于 Vpf

也可以电路实现：

原理图省略

电池可以是充电电池

在电池充电上的应用比较麻烦，即要考虑充电电压，又要考虑供电电源与 I2C 总线的电平匹配，假如是 5V 电平总线，用充电电池上好选择。假如是 3.3V 供电，能兼容更多的 I2C 总线，所以通常都是固定容量的电池，例如上图的 CR1632 125mA

Internal RTC

原理图省略

• 使用LDO为内部RTC的VDDBKUP供电是为了确保RTC在断电期间依然能够得到稳定、低噪声、低功耗的电源
• 采用大电池给系统和 RTC 模块供电，则给 VDDIO_RTC 供电的 LDO 一定要选用超低静态电流的型号，Low IQ 在 2uA 以下可增加电池的给系统供电的使用时间。

External RTC

原理图省略

• 芯片内置 RTC Only 功能,功耗 5uA，根据电池容量和需求待机时间 来选择是否使用内置 RTC 或 外置 RTC 芯片
• 只有做锂电池类产品时可能会做待机唤醒等功能，才需要把 RTC 与 POR 等独立供电
• 无需待机唤醒等功能的产品，RTC Power Domain 无需独立供电，与通用电源Power Domain 合一起
• 负载电容根据晶振规格选用
