网桥、vlan、源目MAC地址的链路层处理

一，链路层

在报文接收方向上，网卡驱动把接收到的数据按照其对应的链路层协议(如以太网)组装成报文，然后把它上交给链路层，接口是netif_receive_skb，至此网卡驱动的任务就结束了，报文交给链路层处理；

在报文发送方向上，网卡驱动受链路层驱使，链路层告知其有报文要发送时，网卡驱动才开始工作，接口是dev_queue_xmit。

上面是链路层和网卡驱动层的接口，然而在链路层不一定是报文最终的归宿，从报文接收角度看，绝大多数报文都要最终给目的主机的应用层，协议报文会在不同协议所属层次终结，所以大多数报文都还要由链路层处理后(或不处理)再向上层转发，比如IP报文，在链路层由ip_rcv函数进入网络层处理，比如由应用程序通过原始套接字获取的报文将在链路层被直接送往socket层，比如arp协议报文会被送往arp模块去处理……

再从报文发送角度看，不同的处理模块，会通过其专有接口通知链路层要发送报文，比如对于网络层，通过ip_finish_output(最终是ip_finish_output2)告诉链路层要发送报文(事实上是经由邻居子系统模块实际发送，邻居子系统实现链路层和网络层的映射，可以认为属于链路层和网络层的中间层)，当然原始套接字的情况则比较简单，直接调用dev_queue_xmit通知网卡驱动，然而对于网桥、vlan子接口的收发，链路层的处理就显得极为必要，而从网络分层理论看，网桥、vlan，正是逻辑链路层的内容，这些都属于linux链路层的核心工作，典型的对于以太网的链路层，以太网类型、vlan、源目MAC地址是链路层的协议字段。

此外，在链路层的无需三层协议转发的二层隧道转发方式，典型如按网络层IP地址转发的eoip(Ethernet over ip)，也是链路层的任务。

从功能上看，链路层完成以下任务：

• 1、 实现与网卡驱动和协议栈上层的接口；
• 2、 实现网桥，即实现按MAC地址转发的二层交换机功能；
• 3、 实现vlan处理，实现带vlan报文的传输；
• 4、 实现邻居子系统，即实现链路层和网络层的映射；
• 5、 根据以太网类型，实现根据链路层协议类型收发报文；
• 6、实现二层隧道功能(典型如依托于网络层IP地址转发的eoip隧道)；

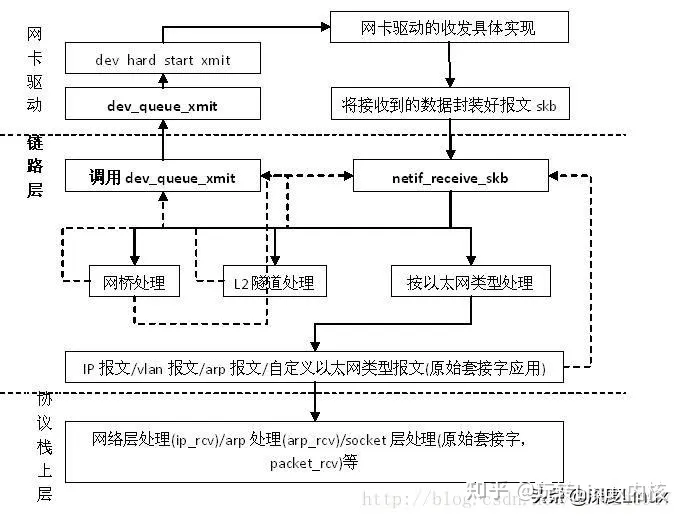

如上图，链路层由netif_receive_skb收到报文后，依次进行网桥处理、L2隧道处理、按以太网类型处理(事实上在按以太网类型处理前，还可能有其他处理)，网桥处理中会根据报文是否发给本机还是转发做不同的处理，发给本机将修改报文输入接口为桥端口并返回netif_receive_skb重新进协议栈处理，转发则直接调用dev_queue_xmit从对应接口发送；L2隧道处理则根据所属隧道的目的IP寻找路由，并根据路由结果指示的出接口转发报文；按以太网类型处理，就根据以太网类型调用在之前注册过的协议处理函数，如vlan报文调用vlan_skb_recv，IP报文调用ip_rcv，arp报文调用arp_rcv等等；

需要注意对于网桥和vlan的上本机的报文，会更新报文的输入接口，由从网卡驱动接收接口改为对应的桥端口或vlan子接口(vlan报文还会去除vlan头)，这是因为事实上上层协议栈关心报文的“逻辑”输入接口，而不是“物理”输入接口，这些报文的反向报文也是由上层协议栈发送到桥端口或vlan子接口，再继而转换为其原始的报文输入接口通往网卡驱动，简单的说就是网桥、vlan报文对于上层协议栈可见的是桥端口、vlan子接口。

综上所述，链路层的功能是提供协议栈与网卡驱动的接口、协议栈上层的接口(按以太网类型)、直接转发(网桥或L2隧道)，另外邻居子系统实现了链路层和网络层的映射(对于IPV4为a
