本文详细介绍了如何使用SOLIDWORKSElectrical创建和编辑端子排，包括两种生成方式：插入端子排符号和新建端子排关联设备。在编辑端子排时，可以添加单个或多个端子，设置跳线和多层端子。选型过程涉及选择端子设备型号。生成端子排图纸后，可以通过重新编号文档来更新图纸顺序和页码。该教程旨在帮助用户高效管理电气设计中的接线板图纸。
SOLIDWORKS Electrical接线板图纸自动根据原理图中的内容(端子及电缆)生成，如果在接线板编辑器 中对其有所改动， 需刷新接线板图纸.接线板显示图形由接线板配置中参数决定，每个接线板可以对应不同的配置参数文件。
SOLIDWORKS Electrical端子排有两种生成方式：
-
在绘制原理图时，插入端子排符号，并选型；
-
先新建端子排，然后在绘制原理图时，关联该设备；
新建端子排
在“处理”中选择绘制端子排
打开端子排清单生成管理管理器。

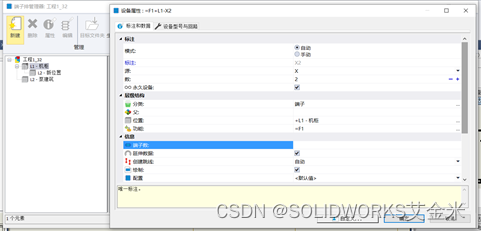

选择“新建”进行端子排新建属性修改
编辑端子排
点击编辑，进入编辑管理器，点击插入单个或多个端子；
