Arm指令之跳转指令（b、bl、pc）

目录

1.设计指令：

2.结果分析：

---

测试b，bl两条指令，测试直接向pc中赋值改变运算位置

1.设计指令：

area init,code,readwrite

entry

ldr r1,=src

ldrb r0,[r1]

ldm r1,{r3,r4,r5}

mrs r2,cpsr

orr r2,#0xf

msr cpsr_c,r2

ldmia r1,{r2,r3,r4}

b addr0

mov r5,#4

bl addr1

addr0

mov r1,#0xff000000

mov r2,#0x20000000

addr1

add r3,r1,r2

adds r4,r1,r2

mov pc,#0x20

mov r7,#0x9

mov r8,#0x12

mov r5,#5

src

dcd 0x12ab1f11,0x1ab2,0x123496f8,4,5,6,7,8,9

END

2.结果分析：

1）ldrb r0,[r1]这条指令是将r1寄存器中存的第一个值以字节(b)形式给r0

2）msr cpsr_c,r2这条指令是将r2的值给cpsr的低八位。

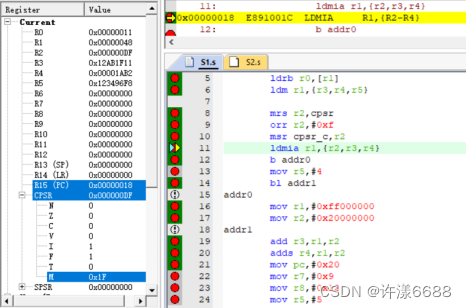

3）ldmia r1,{r2,r3,r4}这条指令是以后增的形式批量加载三个值给r2,r3,r4

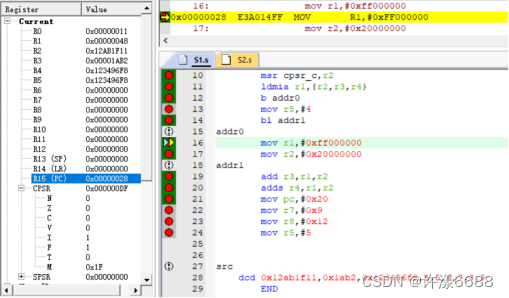

4）b addr0这条指令是使程序跳转到addr0标号处执行。

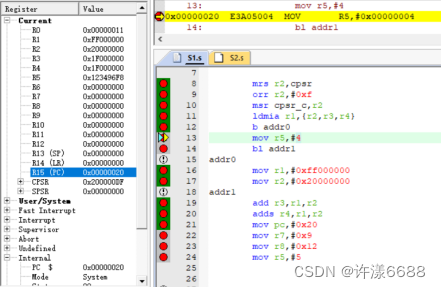

5）mov pc,#0x20这条指令是直接给PC赋值使其指向0x20这个位置。

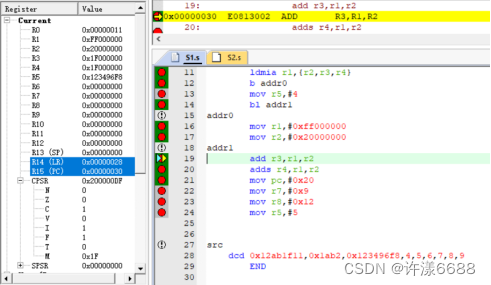

6）bl addr1这条指令是使程序跳转到addr1标号处执行，并将当前PC值（下一条指令的地址0x28）保存到R14中。
