STM32学习之DS18B20数字温度传感器

        DS18B20是一种常见的数字温度传感器，控制命令和数据都是以数字信号输入输出的

        测温范围：-55~+125°C

        测温精度:0.5°C

        通信接口：单总线

引脚	功能
VDD	电源（3.0~5.5V)
GND	电源接地
DQ	单总线接口
N.C.	not  connected(空脚)

        单总线要求采用严格的信号时序，以保证数据的完整性。而DS18B20共有六种信号类型：复位脉冲，应答脉冲，写0写1，读0读1。除应答脉冲外，其他5种信号都是由主机发出的同步信号。接下来依次介绍这六种信号类型。

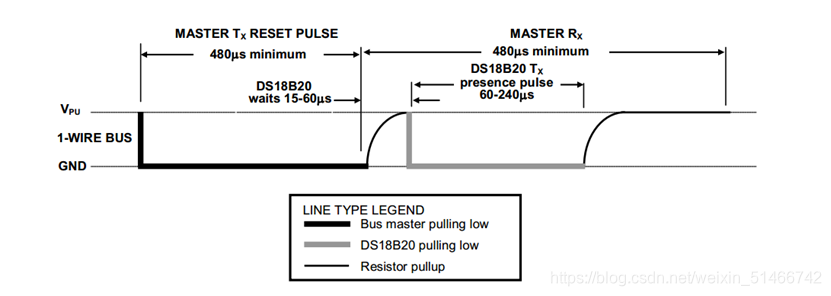

        复位脉冲及应答脉冲：

        单总线上的所有通信都是以初始化序列开始。

        主机输出低电平，保持低电平至少480us,以产生复位脉冲。

        接着主机释放总线，将单总线拉高，延时15~60us,并进入接收模式(Rx),接着DS18B20拉低总线60~240us,以产生低电平应答脉冲。

/*********************************************************
