本文介绍了如何设置ARM开发环境，包括下载MDK5、安装及注册，以及STM32的简单程序编译与仿真。同时，详细讲解了在Proteus中进行51程序设计和数码管显示的仿真过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、问题描述

二、设置开发环境

1、下载MDK5和stm32压缩包

2、安装MDK5和stm32

3、MDK5注册

4、设置MDK5

三、stm32的简单程序的编译（LED闪烁）

1、新建工程

2、新建main.c文件

3、编译程序

4、仿真

四、Proteus软件下进行51程序设计和仿真（数码管的显示）

1、原理

2、keil 完成数码管的显示的设计和hex头文件的生成

3、proteus中完成原理图的绘制

4、仿真

五、总结

一、问题描述

安装mdk5软件和stm32包，熟悉mdk开发环境，完成一个stm32的简单程序的编译。安装过程可参考网上或者“STM32底座实验指导书”第1章。示例程序可以参考网上代码，或者“STM32底座实验指导书”第3章的“LED闪烁”。（注意，没有硬件之前，只能做程序的编译和仿真测试，无法下载到硬件上运行）
安装并熟悉Proteus 电路仿真软件，完成一个51程序设计和仿真，可参考：http://m.elecfans.com/article/581557.html

二、设置开发环境

1.下载MDK5和stm32压缩包

下载安装mdk5软件和stm32包，将压缩包解压后，我们就可以开始安装MDK5了。

2、安装MDK5软件

参考如下安装链接：
链接：https://pan.baidu.com/s/1pRuDNycUAU8f1duk_blm9g
提取码：lxy7

3、MDK5注册

运行keygen.exe（需要先解压，如果杀毒软件报毒，则暂时退出杀毒软件先），在CID栏，输入MDK License Management里面的CID号，点击Genrate，即可获得注册码，输入MDK License Management里面，完成注册。

4、设置MDK5

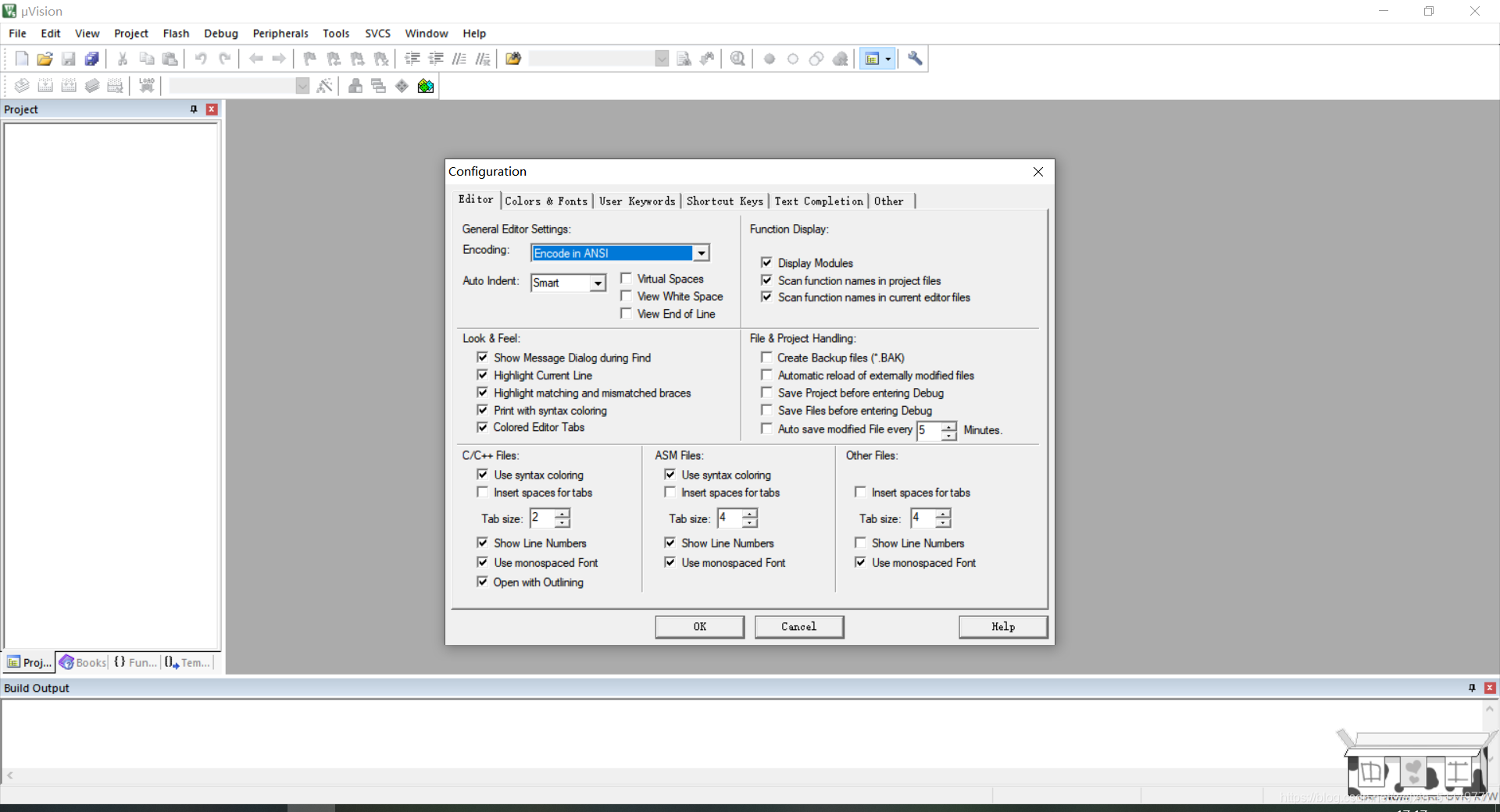

1）首先点击Edit→Configuration
在这里插入图片描述

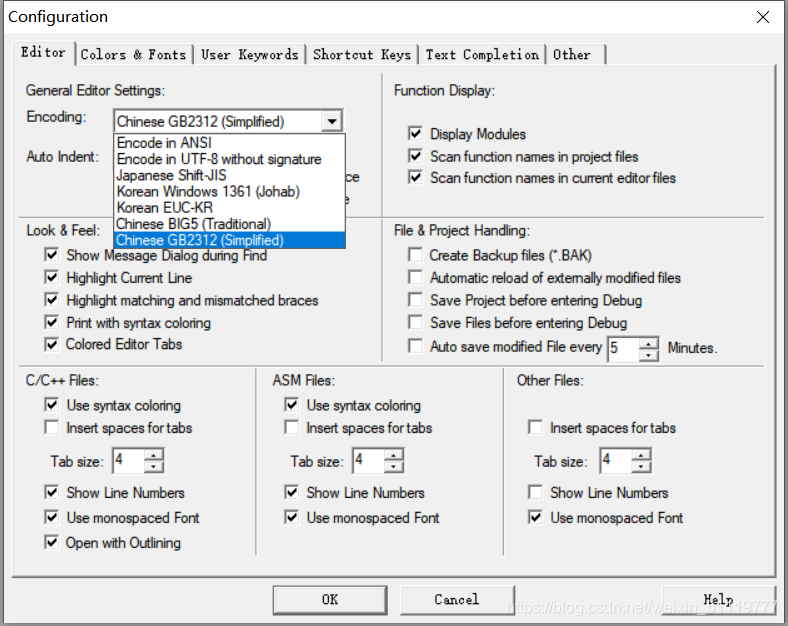

2）设置编码形式为Chinese GB2312(Simplified)，如果不设置，你从其它地方粘贴过来的代码含有中文的话，就会出现乱码，然后设置Tab size为4。

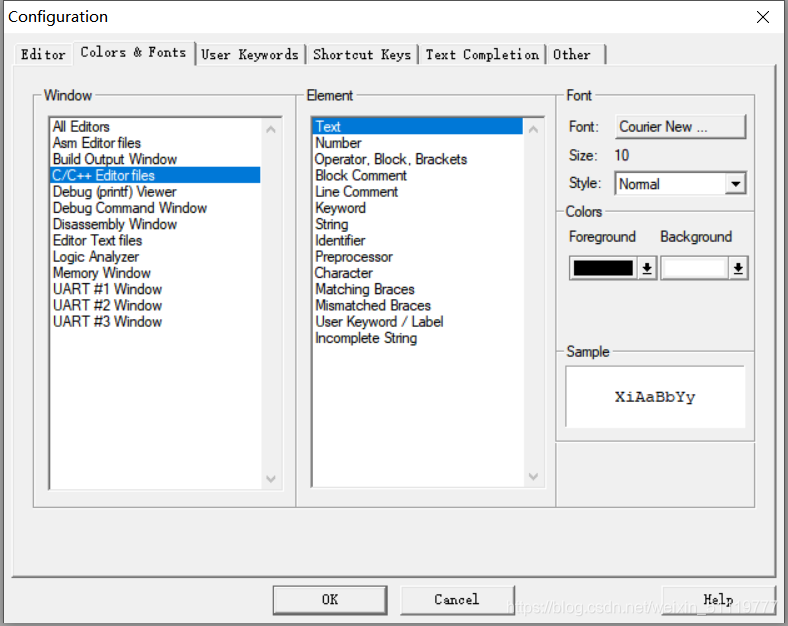

3）进入Color & Fonts，选中C/C++ Editor files，选中中间窗口内的元素后，可以在右侧修改样式，比如设置字体、大小、颜色、背景，Sample是设置后预览效果。
在这里插入图片描述

三、stm32的简单程序的编译（LED闪烁）

1、新建工程

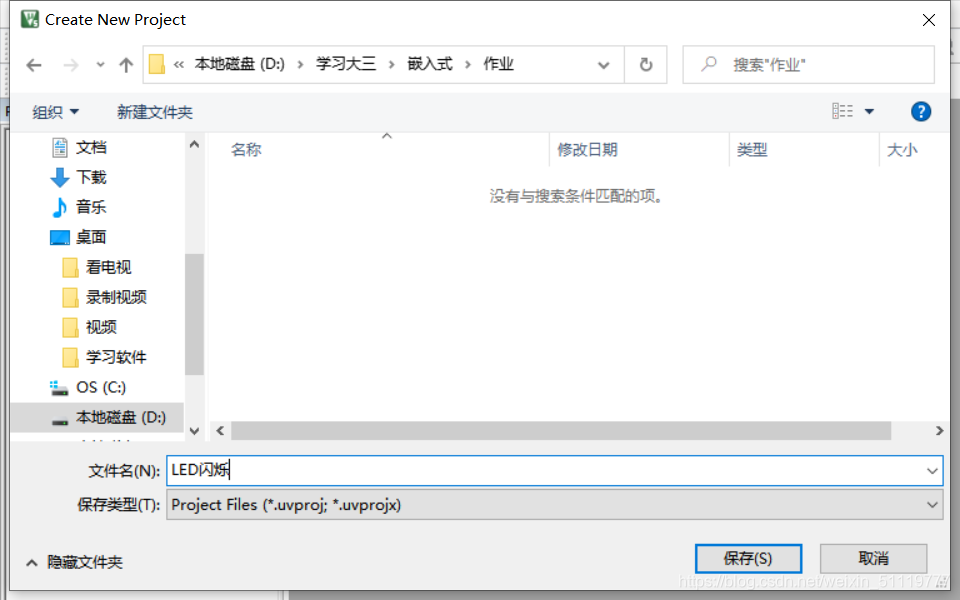

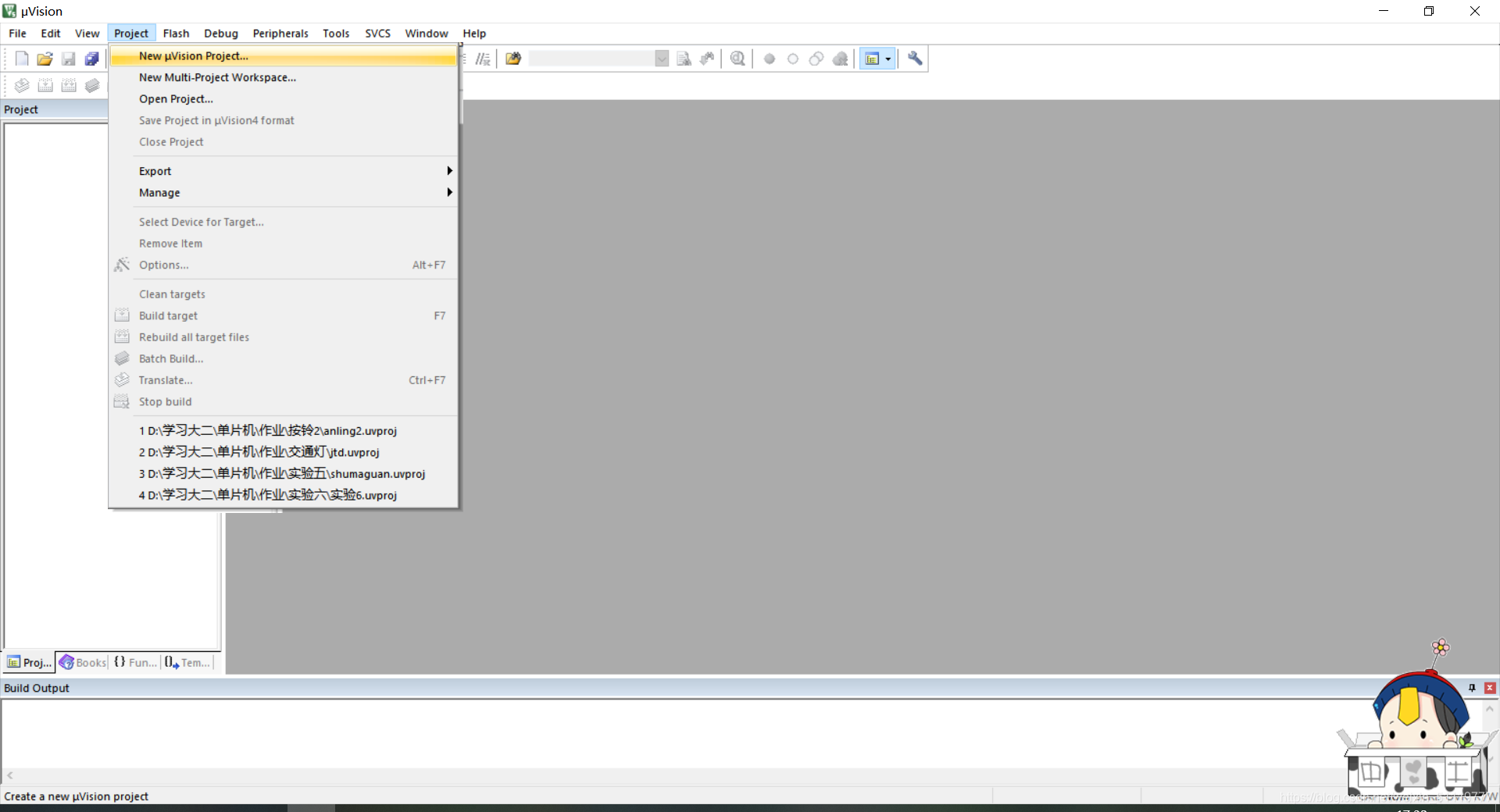

1）打开 Keil uVision5 ，并新建一个工程。
在这里插入图片描述

在这里插入图片描述

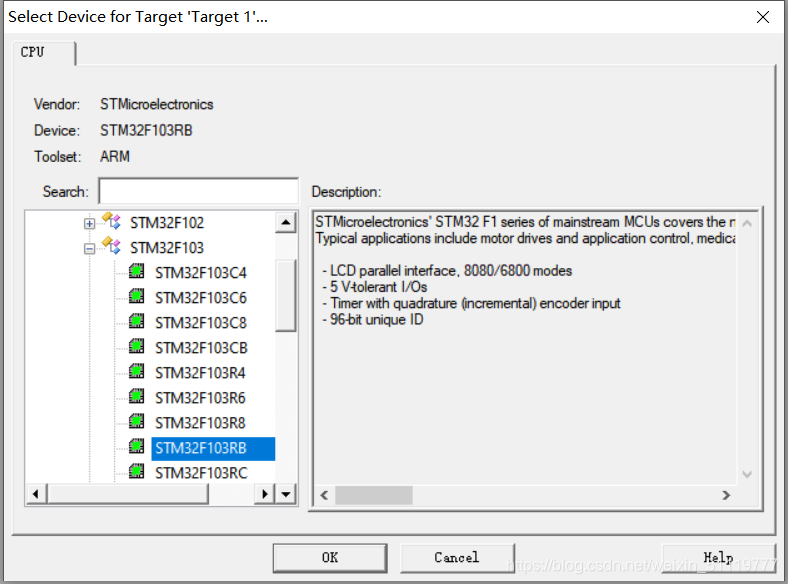

2）在左侧的窗口内选择STM32芯片中的STM32F103RB，并保存。

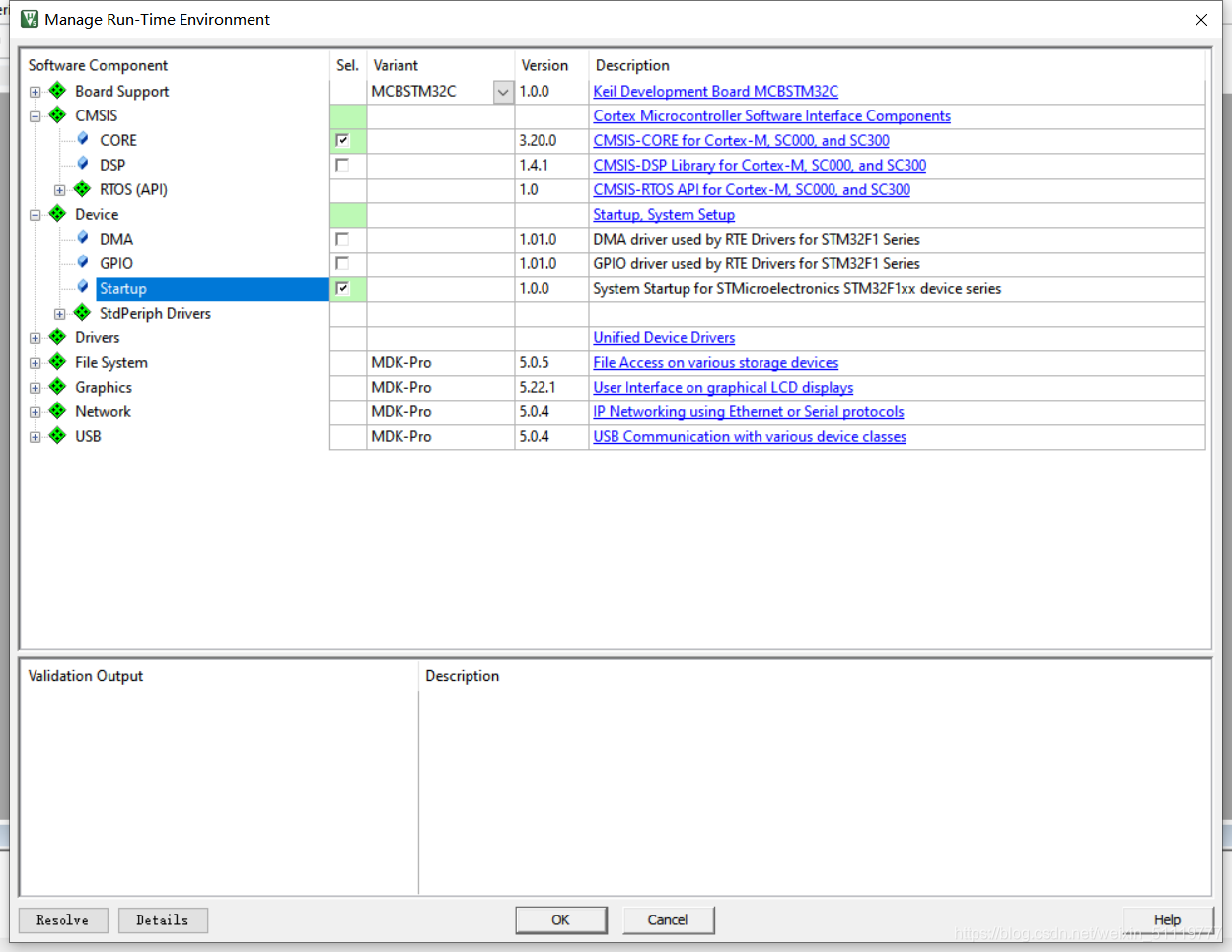

3）勾选相应的选项，并点击OK，工程创建完毕。
在这里插入图片描述

2、新建main.c文件

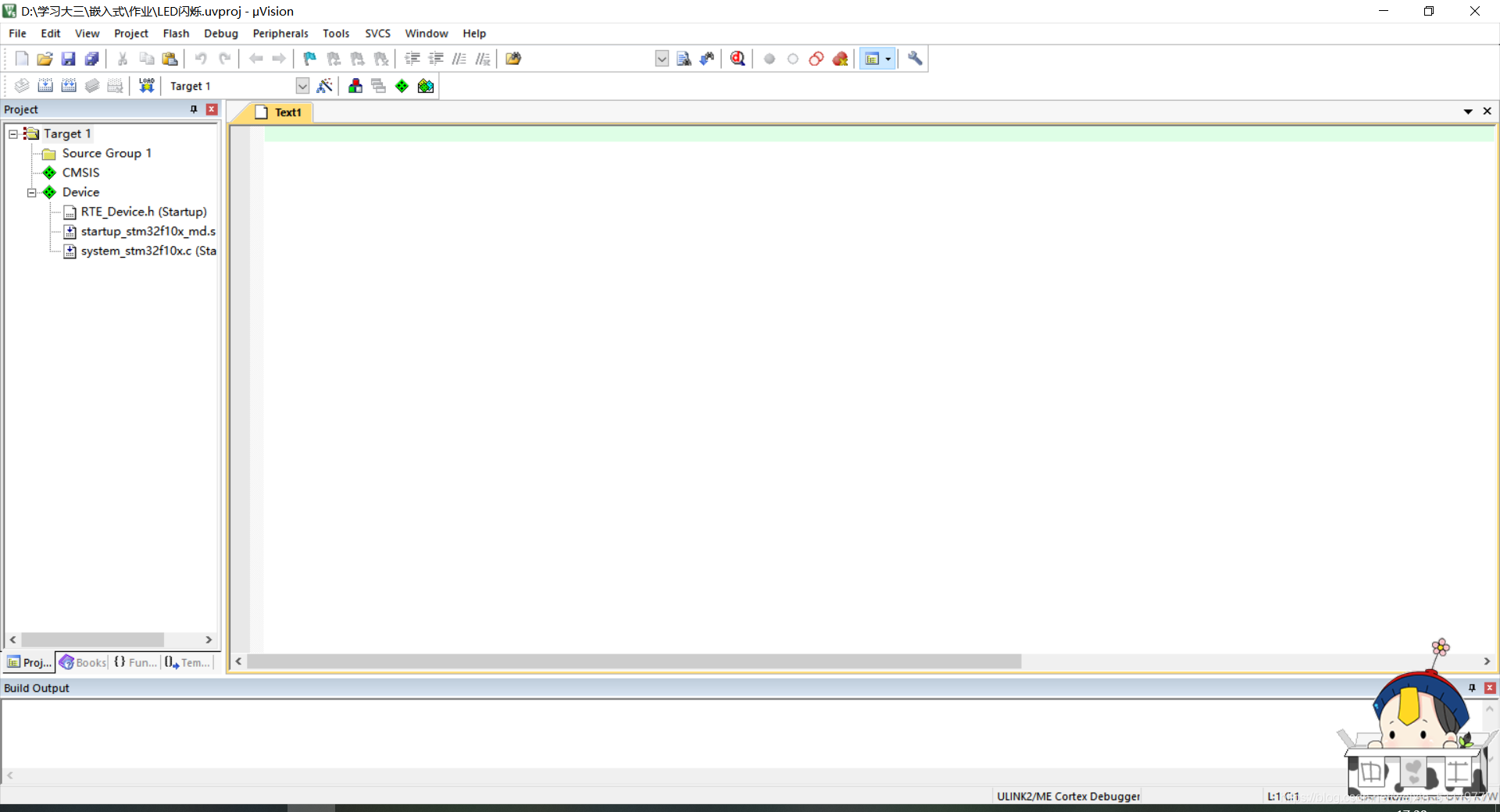

1）工程创建完毕后，在左上角点击新建文件，然后窗口出现了一个Text1的文件。
在这里插入图片描述
2）构建代码

//宏定义，用于存放stm32寄存器映射
#define PERIPH_BASE           ((unsigned int)0x40000000)//AHB
#define APB2PERIPH_BASE       (PERIPH_BASE + 0x10000)
#define GPIOA_BASE            (APB2PERIPH_BASE + 0x0800)
//GPIOA_BASE=0x40000000+0x10000+0x0800=0x40010800，该地址为GPIOA的基地址
#define GPIOB_BASE            (APB2PERIPH_BASE + 0x0C00)
//GPIOB_BASE=0x40000000+0x10000+0x0C00=0x40010C00，该地址为GPIOB的基地址
#define GPIOC_BA
