DC/DC:闭环控制的隔离型反激变换电路设计及实验仿真(文章底部含仿真程序获取方式)

本文介绍了隔离型反激变换电路的设计,利用PI控制器实现电压闭环反馈控制。在不同输入电压下(12V, 18V, 24V),电路都能保持30V的稳定输出。详细电路模型和仿真结果在文中提供,仿真程序可通过指定渠道获取。" 63986064,5602040,原生JS实用工具函数集合,"['Web前端', 'JavaScript']

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

反激变换电路在开关管导通时电源将电能转为磁场能储存在变压器中,当开关管关断时再将磁能转变为电能传送到负载。

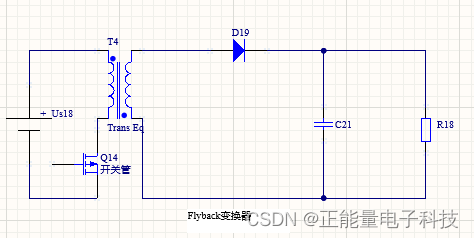

单端反激变换电路是由升降压(Buck-Boost)变换电路派生而来的。电路图如图所示

反激变换电路的原理设计可参考文章《DC/DC:单端反激直流变换电路设计及matlab/Simulink仿真(含源程序)》。

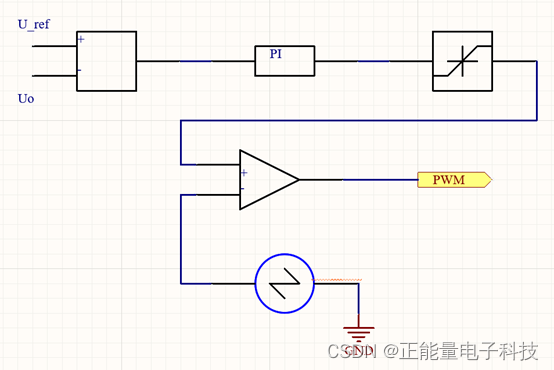

闭环控制电路:利用PI控制作为控制器,构建电压单环反馈控制隔离型反激变换器。控制电路如图所示:

首先,根据技术指标要求
