DC/DC：闭环控制的升压(Boost)变换电路原理设计及实验仿真

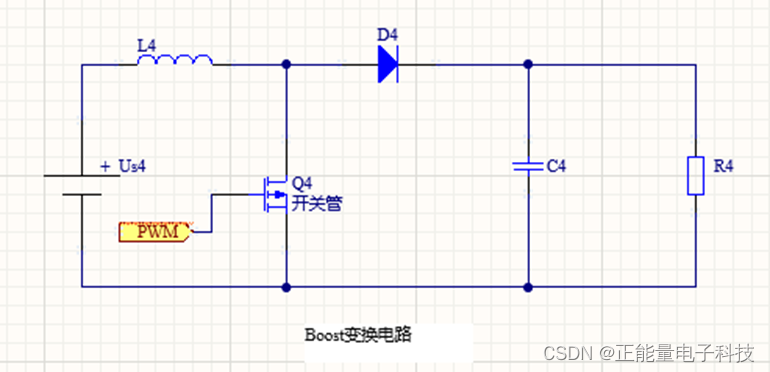

与降压(Buck)变换器类似，升压Boost变换电路也可以构建电压闭环反馈控制的闭环Boost变换器，Boost功率电路图如图所示，具体电路元器件参数计算可参考前期文章《直流电路中升压电路（Boost）的设计原理、参数计算及MATLAB仿真（含源程序链接）》。



控制电路的控制框图如图所示，利用PI控制器制作控制器，构建的电压闭环反馈控制电路。具体实现过程如下：首先，根据技术指标要求，设定期望输出电压值U_ref，期望输出电压值U_ref与实际电压值U_o做差，得到当前控制误差U_eer，控制误差U_eer经过PI控制器运算处理后得到控制量Uc1，控制量Uc1经过上下限限幅后得到当前控制量Uc，Uc与锯齿波Sw比较得到当前的PWM脉冲。当Boost变换器输入或负载发生变换时，会导致当前输出电压U_o发生变化，反馈控制电路将自动产生新的控制量U_c，经过与锯齿波Sw比较后，获得新的占空比的PWM脉冲，从而调整主电路快速恢复到期望输出电压值。
