本文介绍了单相全桥方波逆变电路的工作原理，包括其输出电压的形成过程和电流变化特点。通过傅里叶展开分析了输出电压的基波峰值和有效值。在仿真实验中，采用50Hz、300V直流电压，负载为阻感，电阻1欧，电感2mH。通过调整参数可以实现输出电压的调节。
电压源单向方波逆变电路可以是推挽式或全桥式，而后者的应用更加广泛。桥式电路又分为全桥和半桥，工作原理类似而略有差异，半桥电路较为简单，本文以单相全桥方波逆变电路进行分析。

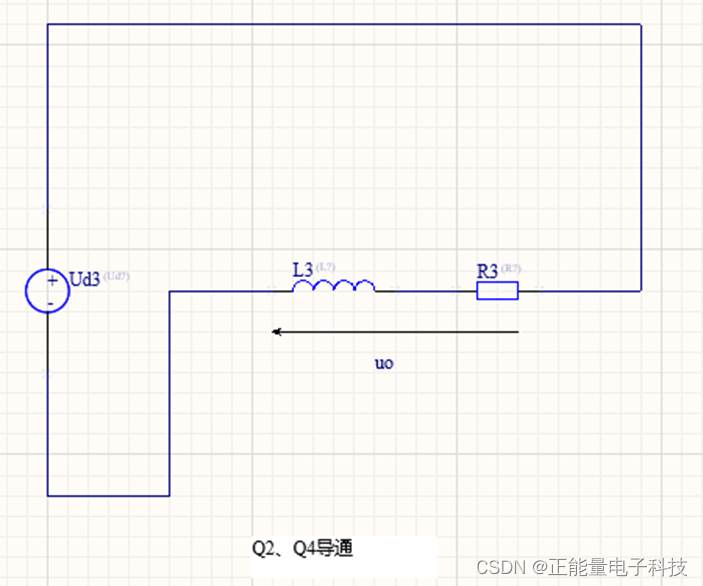

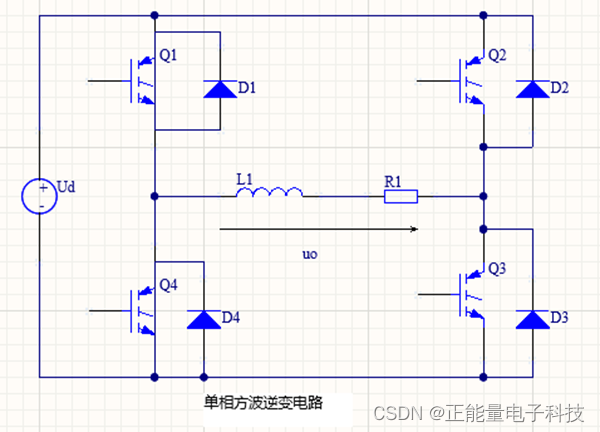

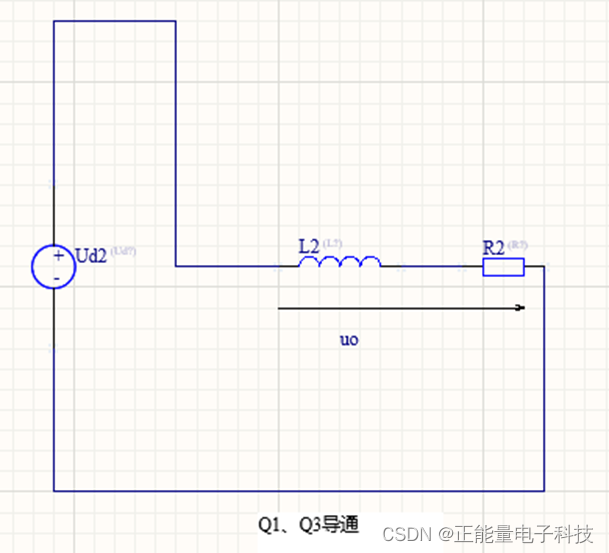

单相全桥逆变电路如图1所示，由一个大小为Ud的直流电压源和两个桥臂组成，每个桥臂包括两个全控器件。两路频率为f、占空比为50%的周期互补信号分别控制全桥电路的两组斜对角功率开关Q1、Q3以及Q2、Q4。当Q1、Q3导通时，逆变电路的输出电压uo为Ud；当Q2、Q4导通时，输出电压uo等于-Ud。因此uo是一个与驱动信号同频率、正负幅值均为Ud的交变方波电压。
假定电路进入稳定状态。在t0时刻
