本文详细介绍了Buck（降压）变换电路的设计原理，包括电路图、工作模式、占空比概念以及稳态分析。通过MATLAB仿真，展示了如何计算并选择电感、电容值，同时提供了两个具体的电路设计案例，以实现特定的技术指标。
创作不易，欢迎大家关注+收藏。仿真程序见底部，免费获取。

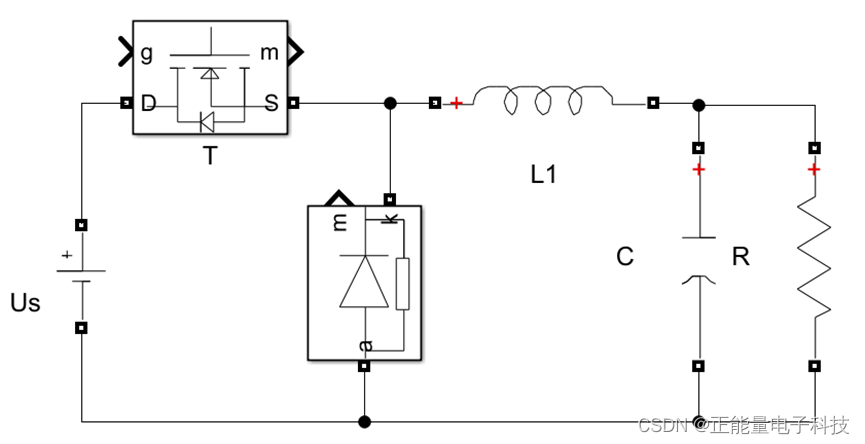

降压（Buck）变换电路是一种输出直流电压小于等于输入直流电压的单管非隔离直流变换电路。降压电路图如图1所示。

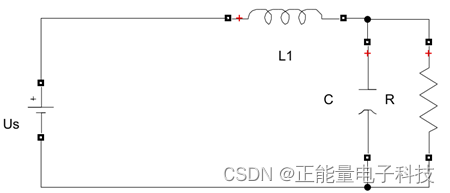

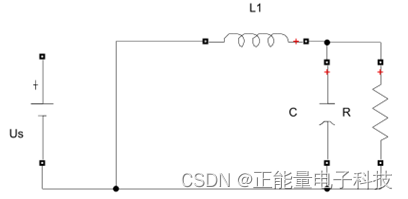

Buck变换电路的两个工况如图2所示，即主开关管导通和主开关管截止两种情况。
为了方便分析Buck电路的稳态特性，简化推导公式过程，给出如下假设：
- 开关管、二极管均是理想器件，即不考虑导通时的管压降、可以瞬时导通或瞬时截止，且截止时不产生漏电流。
- 电感、电容是理想元件。电感
