《户外手机辅助生存软件》面向对象分析之用例图与类图

（1）用例图

用例图的含义
　　由参与者（Actor）、用例（Use Case）以及它们之间的关系构成的用于描述系统功能的动态视图称为用例图。要在用例图上显示某个用例，可绘制一个椭圆，然后将用例的名称放在椭圆的中心或椭圆下面的中间位置。
　　要在用例图上绘制一个参与者（表示一个系统用户），可绘制一个人形符号。参与者和用例之间的关系使用带箭头或者不带箭头的线段来描述，箭头表示在这一关系中哪一方是对话的主动发起者，箭头所指方是对话的被动接受者。

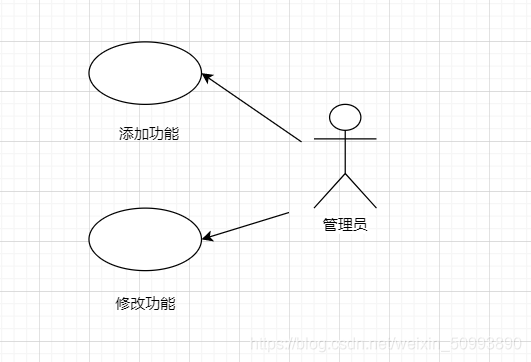

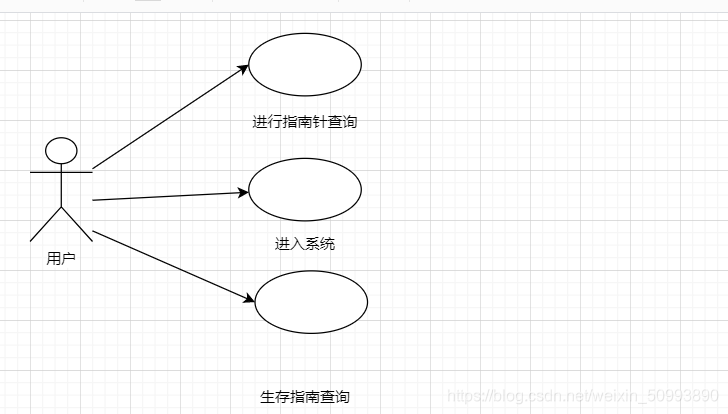

在我们这个项目我们所创建用例图如下

---

（2）类图

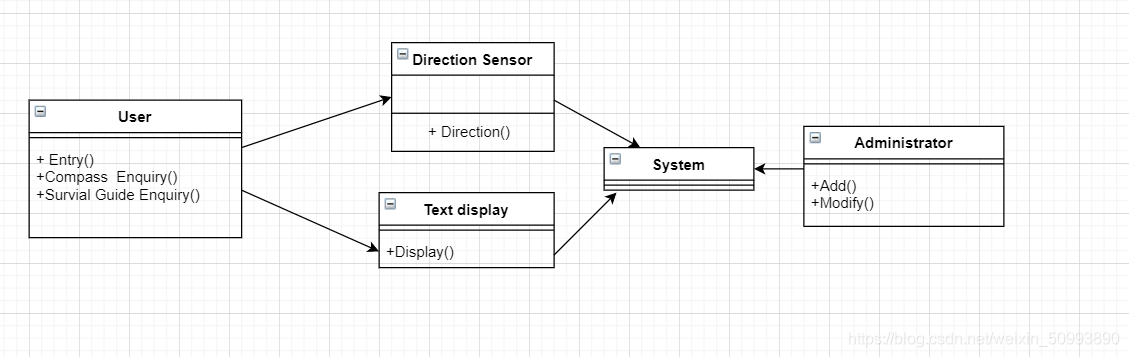

类图用于定义系统中的类，包括描述类的内部结构和类之间的关系，主要用于软件的设计阶段。类图是继用例图之后的很重要的一个图，由类图可以直接表现一个系统各个类有哪些属性和方法，以及类与类之间的关系。一个完整的类图，可以直接生成对的代码，这也是Rose很人性化的一部分，让模型直接在编程环境中以编程语言的额形式体现。

User:代表用户

      -   登入系统
       -  指南针查询
       -  生存指南查询

Direction Sensor ：方向传感器

       -提供方位信息

TextDisplay：文本显示器

       -显示文本信息

Administrator：管理员

      -添加功能
      -修改功能
