基于STM32的指纹密码锁

一、概述

        本项目为学习STM32单片机编程的阶段性总结；对通信协议以及单片机编程的一个阶段性练习，结合多个功能模块，实现一个可通过指纹或者密码解锁的门锁系统。

二、功能简介

1.基于OLED屏(IIC协议)显示，设计简单友好的操作界面，矩阵键扫描实现密码解锁；

2.指纹模块与语音模块(异步串口)可对指纹进行录入、删除与匹配操作并语言反馈对应操作结果；

3.采用外部FLash储存密码(SPI协议w25q128)。

4.实现熄屏状态(按键或按指纹唤醒)、锁屏界面(RTC显示实时时间，提示指纹或密码解锁)与解锁后功能选择界面；

5.功能菜单包括录入指纹、删除指纹与更改密码(需管理员密码可自行添加)。在一段时间无操作后自动退出当前功能或锁定熄屏。

6.继电器模拟开锁上锁，蜂鸣器报警。

三、硬件选型

以STM32F407ZET6为核心的开发板，AS608指纹模块、JR6001语言模块、0.9寸OLED显示屏、继电器

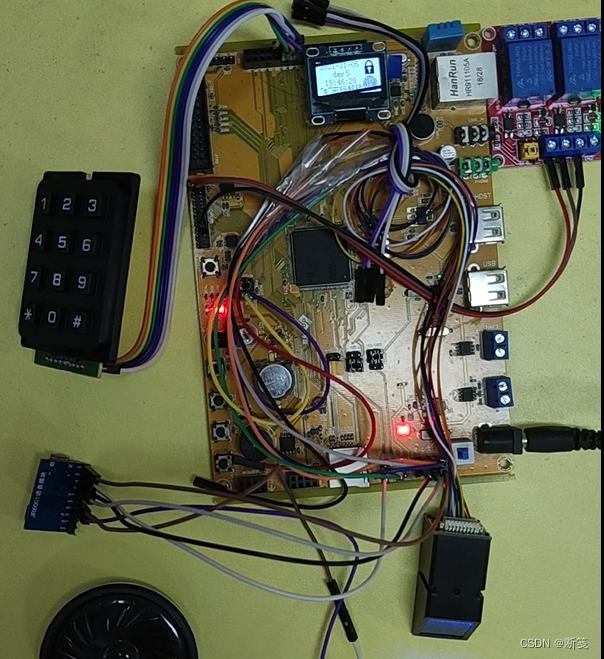

四、成品

图片由视频中截图，比较模糊。

视频演示：

该视频由于拍摄原因，视频中OLED出现黑纹

stm32指纹密码锁

项目源码：

指纹密码锁
