【笔记】PLC设备中使用高速计数指令与实际操作步骤-HSC_Counter

文章目录

【笔记】PLC设备中使用高速计数指令与实际操作步骤-HSC_Counter

1.背景

使用德克威尔的PLC AX3000
使用codesys，编写程序进行高速计数指令使用

2.设备环境配置

硬件上：PLC设备 AX3000 一台
软件上：codesys

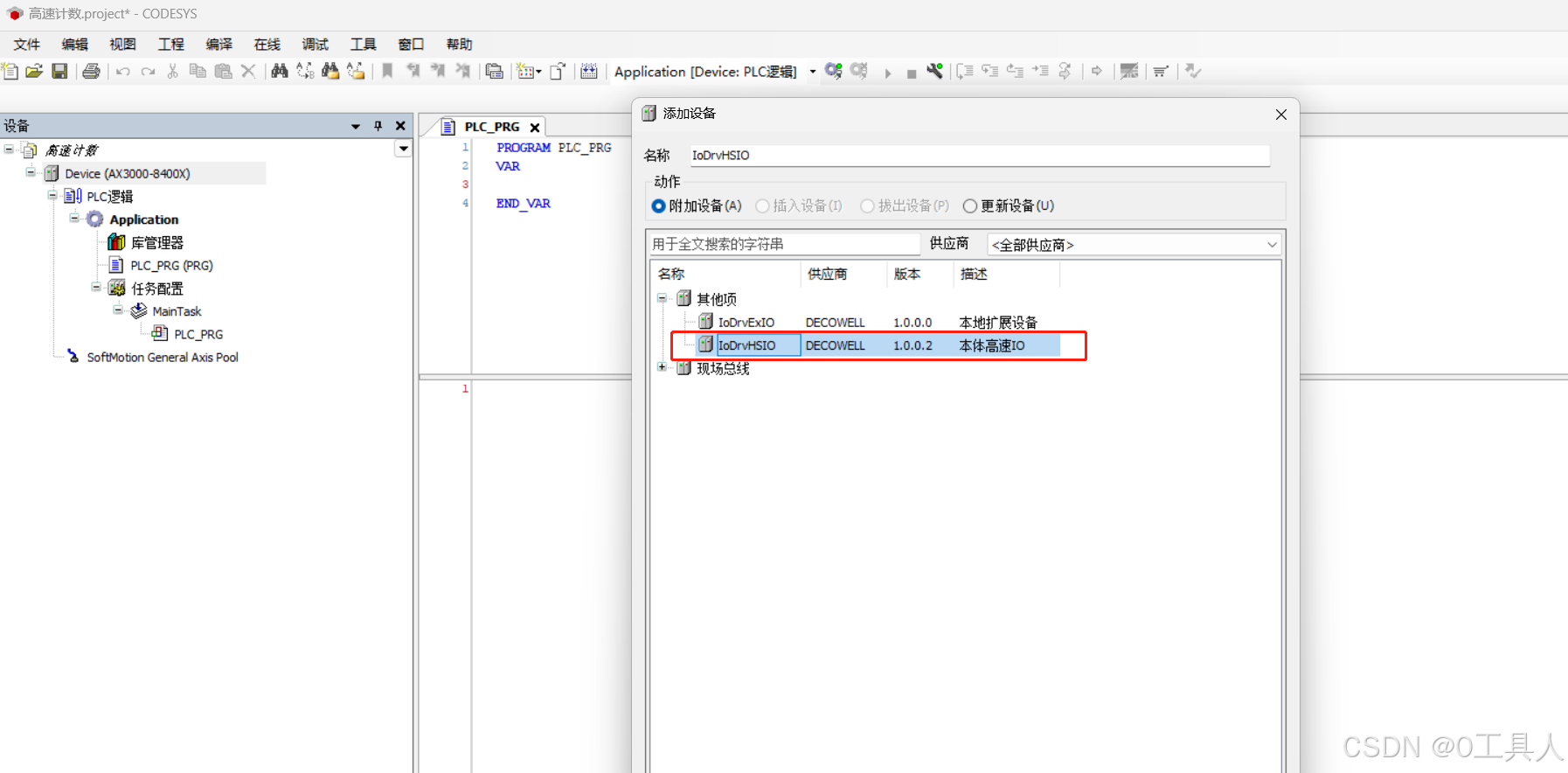

添加设备：点击Device，添加高速IO设备
添加库：codesys，库管理器-添加库，添加高速计数库（指令）

在这里插入图片描述

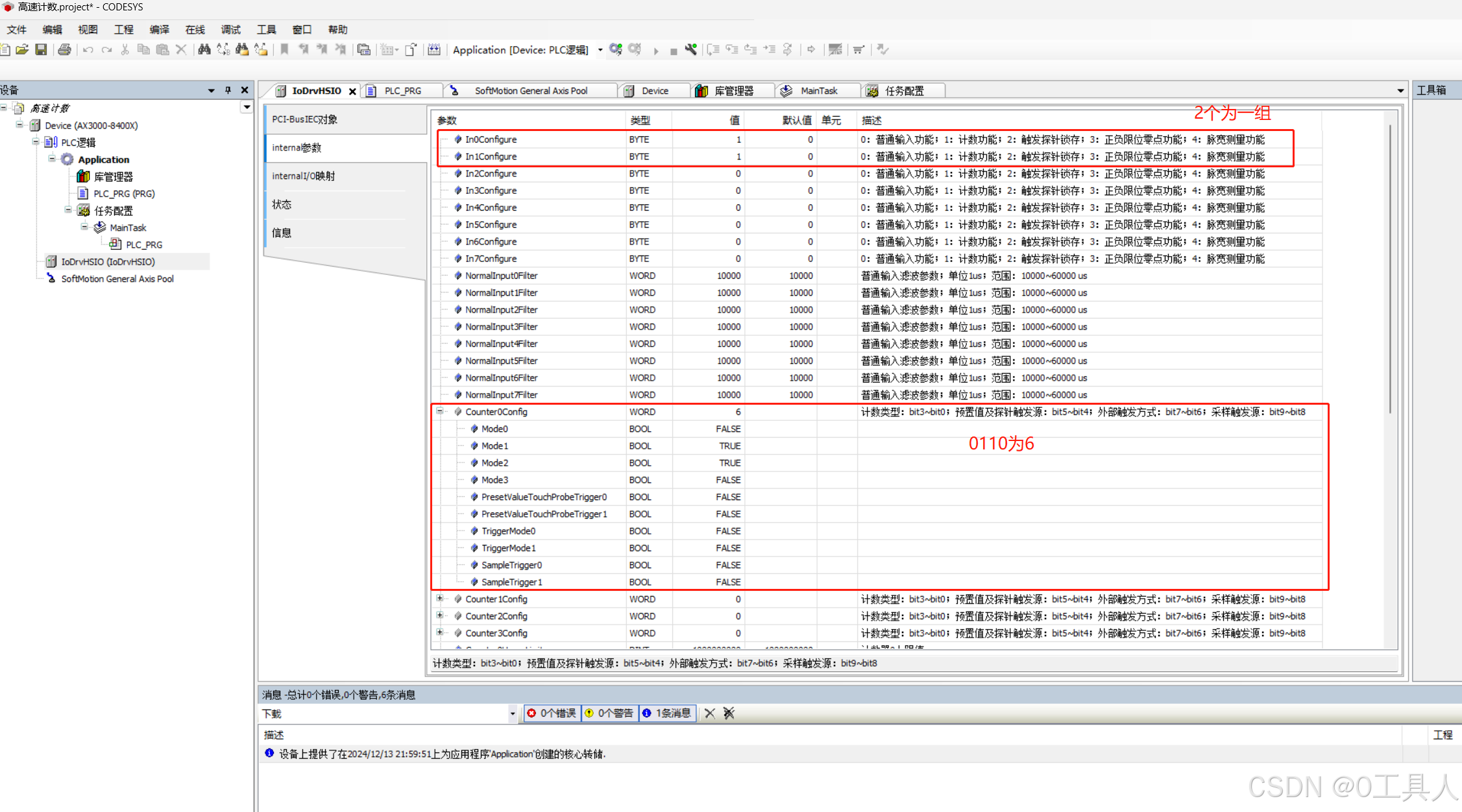

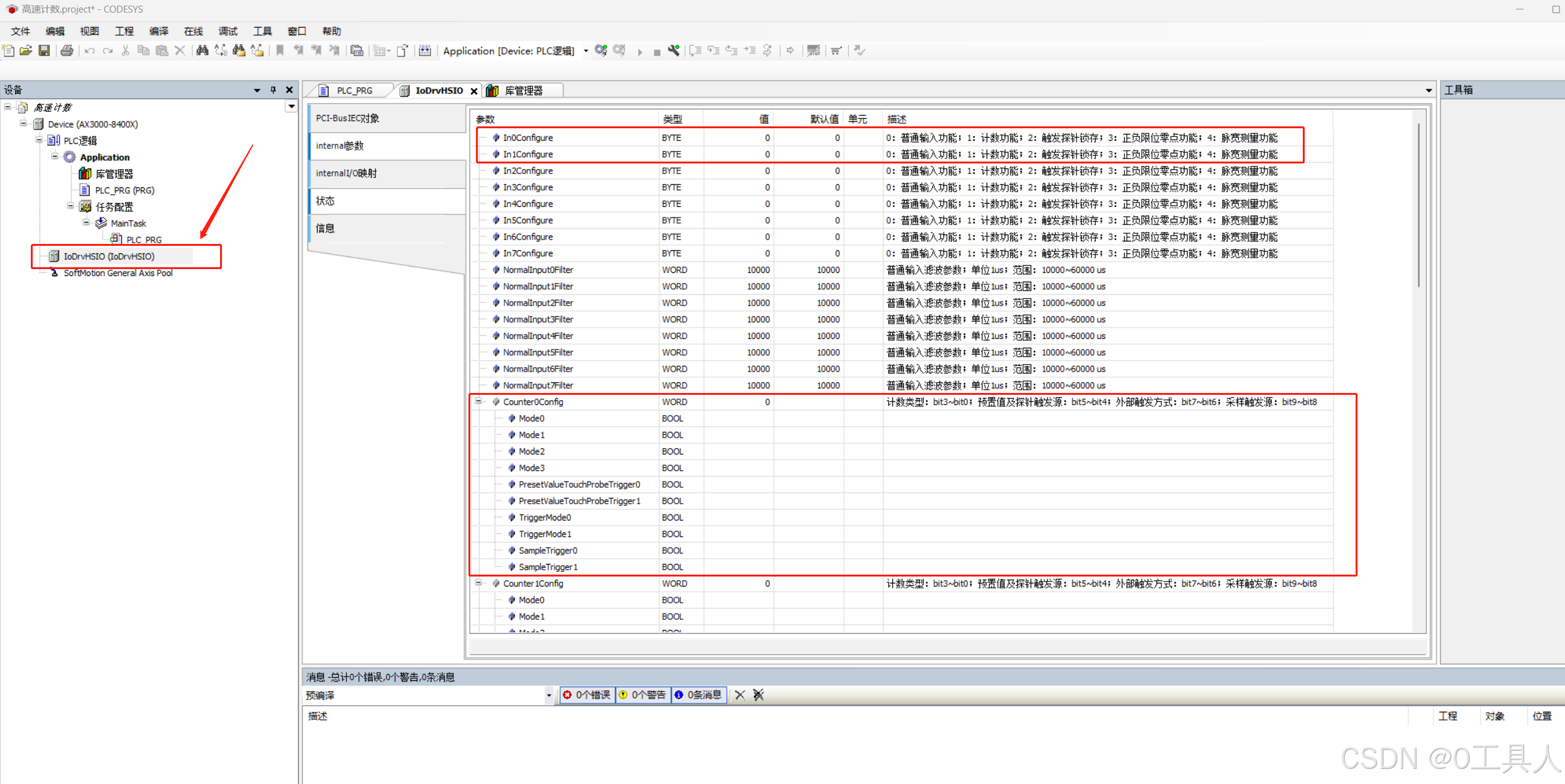

3.配置程序

1)codesys程序编写

PROGRAM PLC_PRG
VAR
	ex_0:BOOL:=FALSE;
	HSC_Counter_0:HSC_Counter;
END_VAR

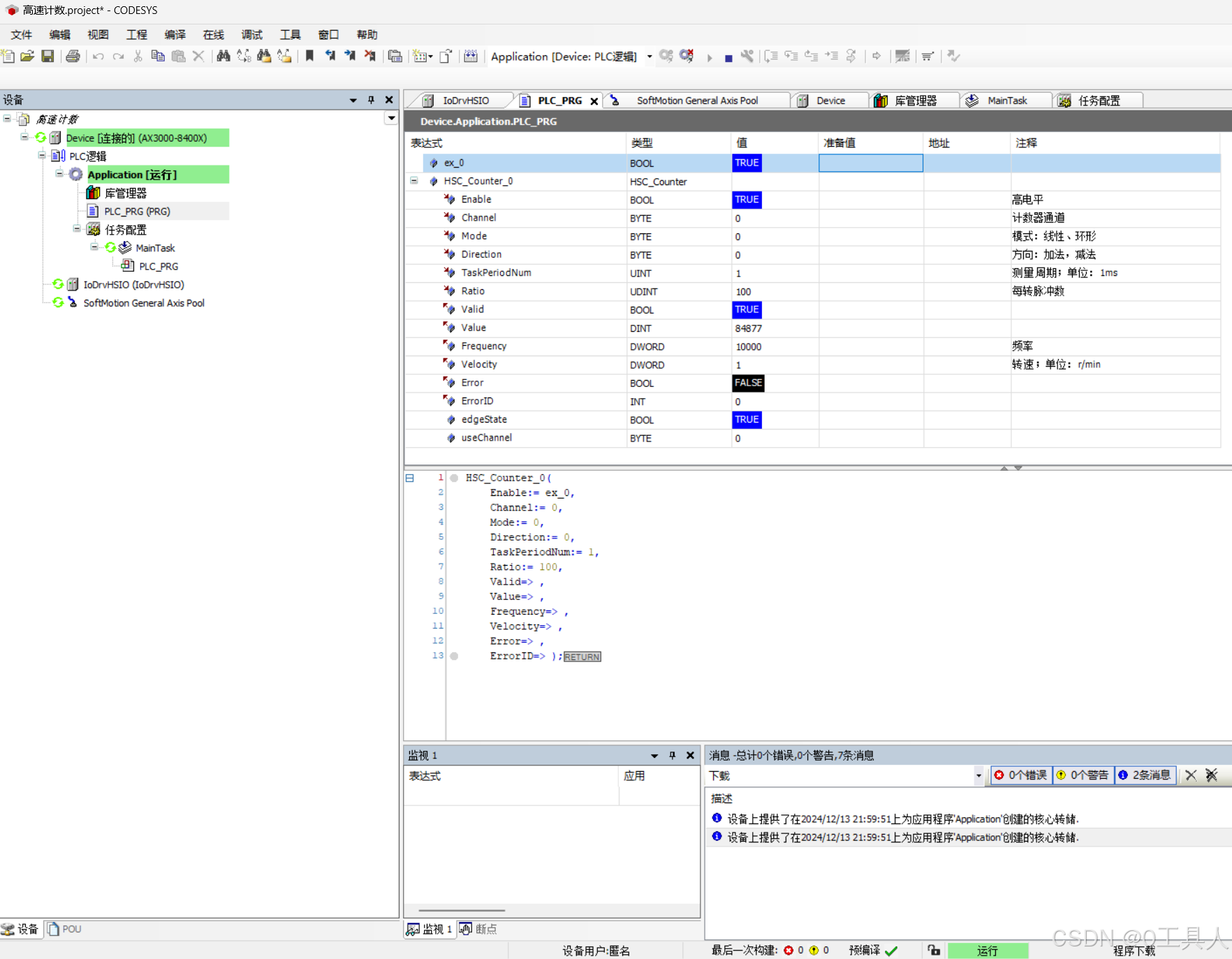

HSC_Counter_0(
	Enable:= ex_0,
	Channel:= 0,
	Mode:= 0,
	Direction:= 0,
	TaskPeriodNum:= 1,
	Ratio:= 100,
	Valid=> ,
	Value=> ,
	Frequency=> ,
	Velocity=> ,
	Error=> ,
	ErrorID=> );
