HU4056H耐压高达28V，具有电源OVP功能的1A单节锂离子电池线性充电IC

产品概述

HU4056H是一款完整的采用恒定电流/恒定电压的高压、大电流、单节锂离子电池线性充电

IC。最高耐压可达 28V， 6.5V 自动过压保护，充电电流可达 1A。

由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对

充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充饱电压固

定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当电池电压达到充饱电压时，充电电流

逐渐下降，当充电电流后降至设定值 1/10 时，HU4056H 将自动终止充电过程。

当输入电压（交流适配器或 USB 电源）被拿掉时， HU4056H 自动进入一个低电流状态，将

电池漏电流降至 2uA （typ）以下。

HU4056H 的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束

的 LED 状态引脚。

产品特点

⚫ 输入电压可达 28V

⚫ 6.5V 输入过压保护（OVP）

⚫ 充电电流外部电阻设置，可达 1A

⚫ 防倒灌

⚫ 恒定电流/恒定电压操作

⚫ 热调节功能

⚫ 4.2V 预设充饱电压

⚫ 自动再充电

⚫ 充电状态双输出、无电池和故障状态显示

⚫ 软启动限制了浪涌电流

⚫ 电池反接保护

⚫ 电池温度监测 NTC 功能

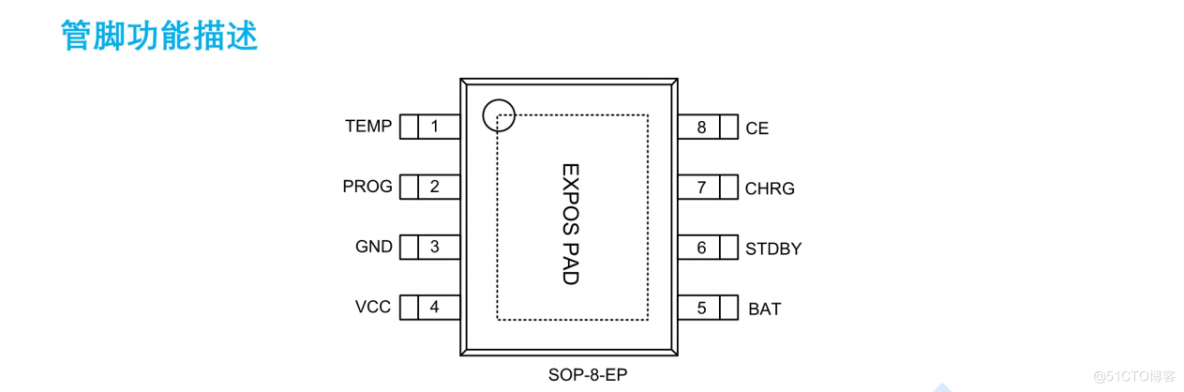

⚫ 采用 SOP8-EP 封装 DFN2*2-8 封装,DFN3*3

应用范围

⚫ 充电宝

⚫ 蓝牙音箱， TWS 耳机

⚫ 数码相机、电子词典

⚫ 便携式设备

典型应用电路
