5V升压充电16.8V芯片

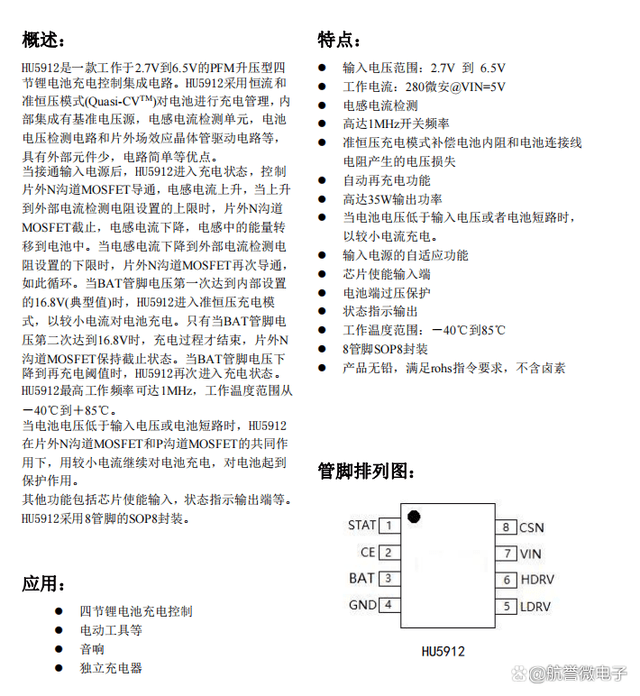

概要

HU5912是一款 5V输入，支持四节锂电池的升压充电管理 IC。

HU5912 ，采用异步开关架构，使其在应用时仅需

要极少的外围器件，可有效减少整体方案尺寸，降低 BOM 成本。

HU5912 的升压开关充电转换器的工作效率为 90%。HU5912 输

入电压为 5V，内置自适应环路，可智能调节充电电流，防止拉挂适

配器的输出，可匹配所有适配器。

输入电压范围 HU5912在输入电压在2.7V到6.5V的范围内均能正常工作。HU5912内部有输入电源低电压检测电路，如果输入电压小于2.65V(最大值)，那么HU5912被关断。 芯片使能／关断 当CE管脚电压低于0.7V时，HU5912被关断。为了使HU5912正常工作，在CE管脚需要施加2.2V以上的电压。当HU5912被关断时，芯片内部电路被关断。 不要在CE管脚施加0.7V到2.2V电压，否则将使HU5912处于不确定状态，并消耗比较大的电流。 关于准恒压（Quasi-CV）充电模式 HU5912先以恒流模式对电池充电，当电池(BAT管脚)电压第一次达到充电终止电压16.8V(典型值)时， HU5912进入准恒压模式，此时输入电流降低到恒流时的60%，所以充电电流变小，此时HU5912继续对电池充电，直到电池电压再次达到充电终止电压16.8V时，经过去干扰延时后，HU5912才结束充电。此充电过程可以部分补偿电池内阻和电池连接线的电阻等引起的电压损失，类似于通常的恒压充电过程，所以称为准恒压充电过程。 电感电流(输入电流) 在图1和图2所示的电路中，HU5912通过连接在VIN和CSN管脚之间的电流检测电阻RCS设置电感电流。当外部N沟道场效应导通时，输入电源向电感充电，电感电流上升，当电感电流上升到(典型值)：
