断开raid卡电池

如果raid卡有电池，请断开。IT 固件并没有可供电池备份的缓存。如果连接电池，IT 固件将无法识别电池。在极少数情况下会出现电池在 raid 卡的 RAM 中保存了旧的 Dell 代码。建议需拔下/取出电池，以防您返回 Dell 固件。

关闭bios部分功能

BIOS 关闭以下功能后进行挂载镜像
Processor Settings > Virtualization Technology
Integrated Devices > SR-IOV Global Enable
Integrated Devices > I/OAT DMA Engine

设置bios引导

Boot Settings > Boot Mode > Set to BIOS

挂载镜像

使用 rufus 将下载好的镜像写入U 盘或者使用 idrac 进行远程挂载
deesh-FreeDOS-v2.4 为 FreeDOS live image 制作
deesh-Linux-v2.3 为基于 Debian live image 制作
两个版本都已经集成好所需工具功能上并无差异，需要注意挂载顺序。

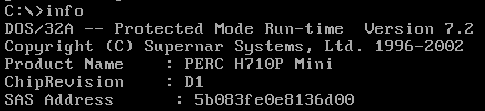

检查raid卡版本

使用 deesh-FreeDOS-v2.4 镜像引导系统后输入以下命令检查raid卡型号、版本、序列号

info

显示应该如下

Product Name : PERC H710P Mini
ChipRevision : D1
SAS Address  : xxxx (will differ)

info

确认型号没有问题并记录 SAS Address 的值

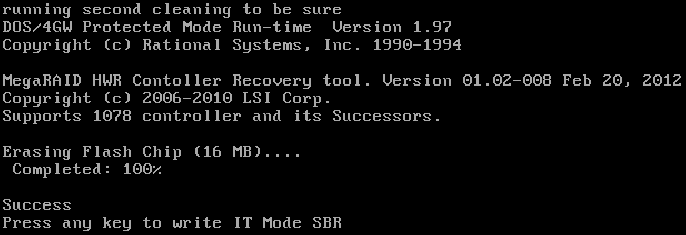

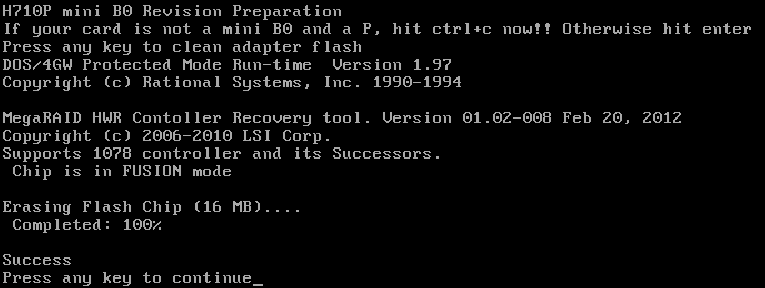

清理原有固件

执行一下命令进行原有固件清理并刷写所需的 SBR

PD1CROSS

在这里插入图片描述

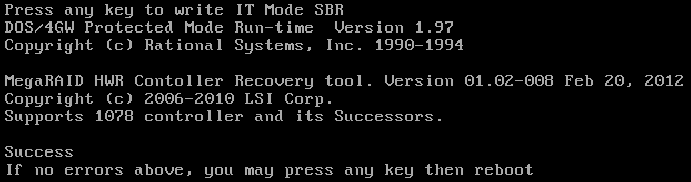

执行结束并没有错误后进行系统重启

reboot

登录linux

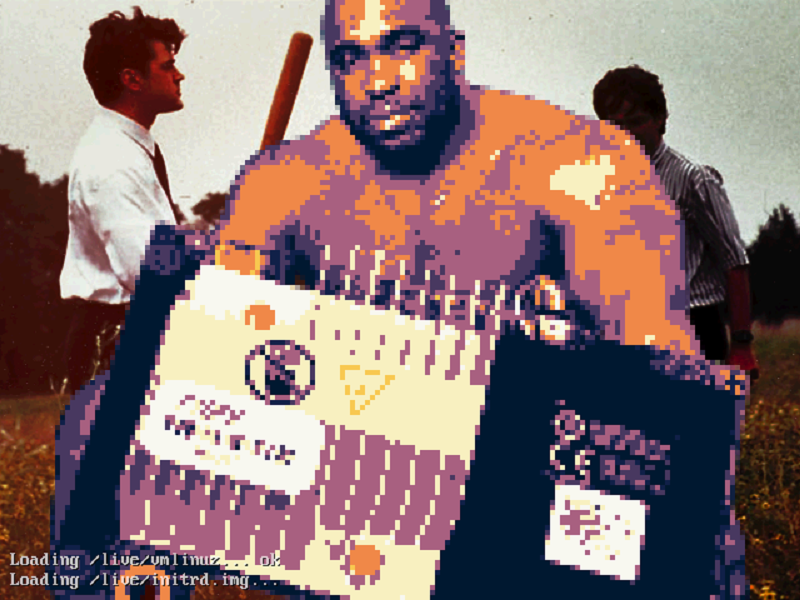

使用 deesh-Linux-v2.3 镜像启动系统，系统引导主题有点抽象
在这里插入图片描述

输入以下命令查询系统IP并使用ssh连接，用户名密码为 user/live 登录系统，

ipinfo

刷写 IT 固件

使用ssh远程登录后切换到root权限

sudo su -

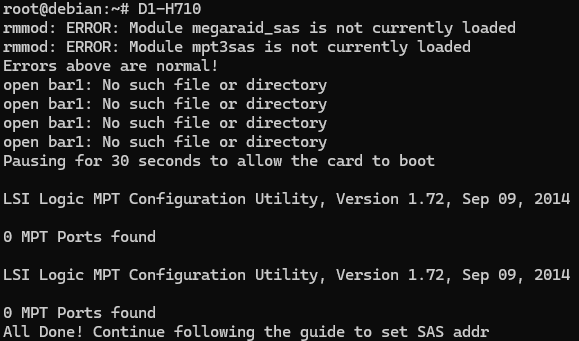

根据自己的系统版本运行

D1-H710

第一次可能会出现内核崩溃，不要担心，重启一下
在这里插入图片描述

还原序列号

重新重启到镜像远程登录后运行以下命令，注意 setsas 后序列号改为之前记录的实际序列号

sudo su -
setsas 5b083fe0e8136d00

如果执行后没有错误则运行 info 来确认raid卡信息

info

确认ID为IT就代表刷写完成

        Controller Number              : 0
        Controller                     : SAS2308_2(B0)
        PCI Address                    : 00:02:00:00
        SAS Address                    : 0000000-0-0000-0000
        NVDATA Version (Default)       : 14.01.00.09
        NVDATA Version (Persistent)    : 14.01.00.09
        Firmware Product ID            : 0x2214 (IT)
        Firmware Version               : 20.00.07.00
        NVDATA Vendor                  : LSI
        NVDATA Product ID              : SAS9205-8e
        BIOS Version                   : N/A
        UEFI BSD Version               : N/A
        FCODE Version                  : N/A
        Board Name                     : SAS9205-8e
        Board Assembly                 : N/A
        Board Tracer Number            : N/A
