Tomcat 和 Nginx

Nginx介绍

支持高达50000个并发连接数的响应
拥有强大的静态资源处理能力
运行稳定
内存、CPU等系统资源消耗非常低
目前很多大型网站都应用Nginx服务器作为后端网站程序的反向代理及负载均衡器，提升整个站点的负载并发能力

Nginx动静分离原理

通过location字段进行匹配
如果是.html结尾的文件会被发往本地处理
如果是.jsp结尾的会被发往tomcat

Tomcat重要目录

目录	作用
bin	存放启动和关闭Tomcat脚本
conf	存放Tomcat不同的配置文件
doc	存放Tomcat文档
lib	存放Tomcat运行需要的库文件
logs	存放Tomcat执行时的LOG文件
src	存放Tomcat的源代码
webapps	Tomcat的主要Web发布目录
work	存放jsp编译后产生的class文件

Nginx配置负载均衡、动静分离

NFS存储服务器部署

安装nfs-utils、rpcbind软件包
```
 yum -y install nfs-utils rpcbind
```

创建共享目录

 mkdir /opt/tomcat1
 mkdir /opt/tomcat2

编辑一个javascript的测试网页，并上传图片
```

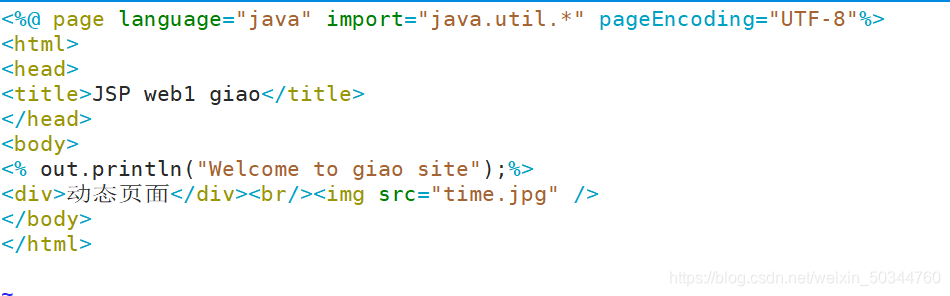

 vim /opt/tomcat1/index.jsp
```

在这里插入图片描述

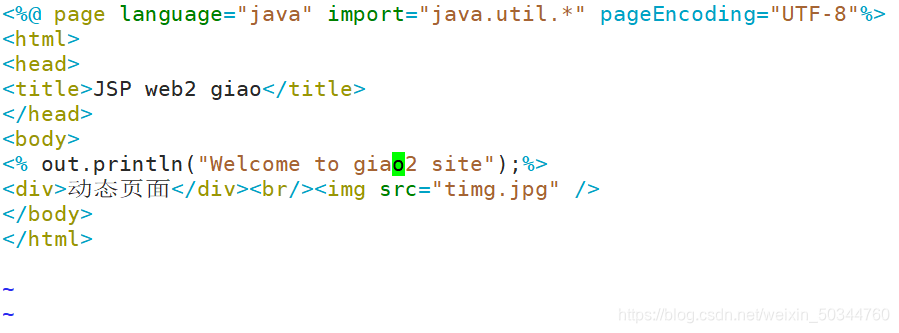

vim /opt/tomcat2/index.jsp

在这里插入图片描述

共享目录

 vi /etc/exports

 /opt/tomcat1 192.168.1.17(ro)
 /opt/tomcat2 192.168.1.18(ro)

在这里插入图片描述

启动服务，并查看

 systemctl start nfs
 systemctl restart rpcbind
 showmount -e

在这里插入图片描述

配置Java环境变量

解压，移动

 tar xf jdk-8u91-linux-x64.tar.gz
 mv jdk1.8.0_91/ /usr/local/java

配置环境变量

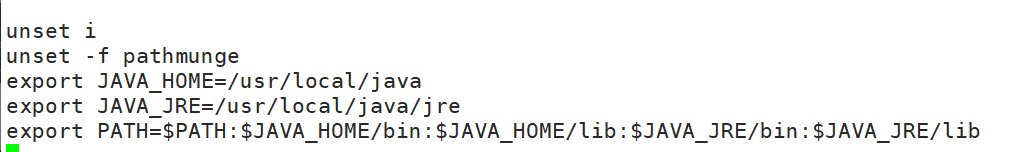

 vi /etc/profile

 export JAVA_HOME=/usr/local/java
 export JAVA_JRE=/usr/local/java/jre
 export PATH=$PATH:$JAVA_HOME/bin:$JAVA_HOME/lib:$JAVA_JRE/bin:$JAVA_JRE/lib

在这里插入图片描述

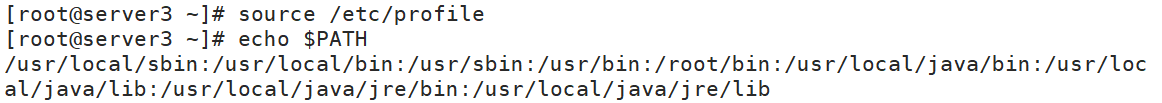

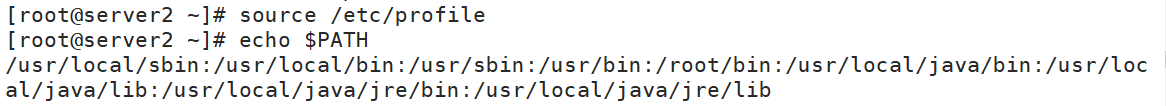

执行，并查看

source /etc/profile
echo $PATH

在这里插入图片描述

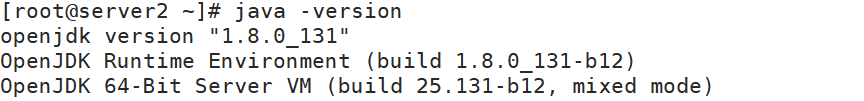

测试,查看版本
```
 java -version
```

在这里插入图片描述

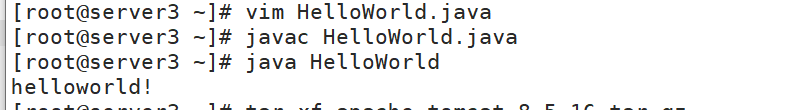

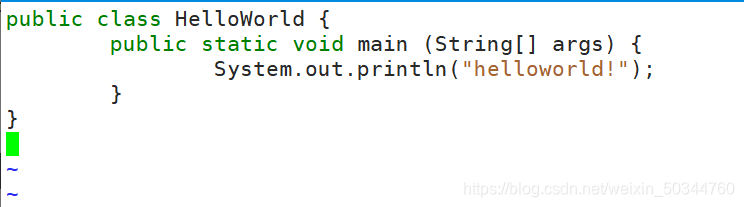

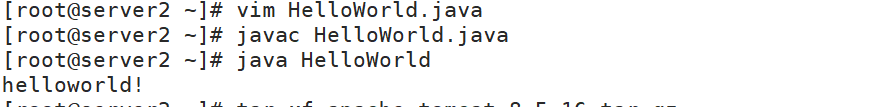

编辑一个.java文件测试

 vim HelloWorld.java

 public class HelloWorld {
 		   public static void main (String[] args) {
          		   System.out.println("helloworld!");
       }
 }


 javac HelloWorld.java
 java HelloWorld

在这里插入图片描述

部署Tomcat

解压、移动

 tar xf apache-tomcat-8.5.16.tar.gz
 mv apache-tomcat-8.5.16 /usr/local/tomcat8

建立软连接

 ln -s /usr/local/tomcat8/bin/startup.sh /usr/bin/tomcatup
 ln -s /usr/local/tomcat8/bin/shutdown.sh /usr/bin/tomcatdown
 ln -s /usr/local/tomcat8/conf/server.xml /etc/tomcat.xml

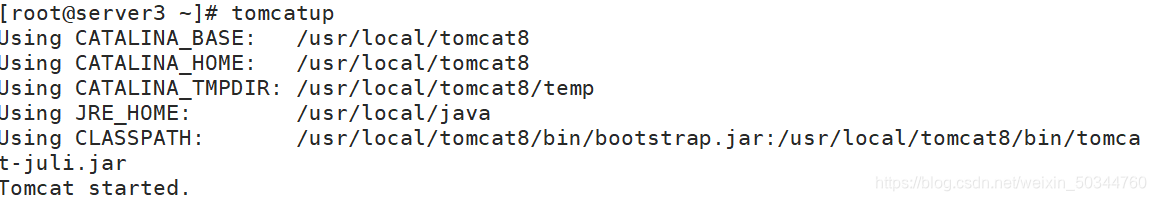

开启tomcat
```

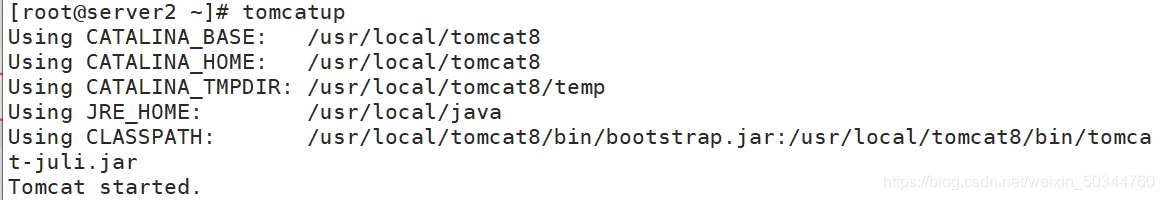

 tomcatup
```

在这里插入图片描述

检查是否开启
```
 netstat -anpt | grep java
```

测试tomcat

创建web目录
```
 mkdir -p /tomcat/web
```

将nfs挂载到本地目录

 tomcat1
 mount 192.168.2.18:/opt/tomcat1 /tomcat/web

 tomcat2
 mount 192.168.2.18:/opt/tomcat2 /tomcat/web

查看挂载情况
```
 cd /tomcat/web
```

在这里插入图片描述

编辑配置文件

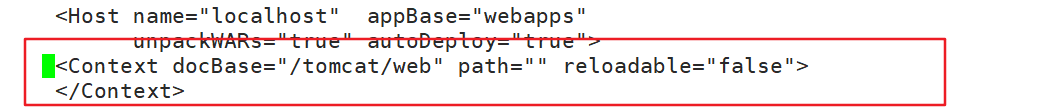

	vi /etc/tomcat.xml

   <Context docBase="/tomcat/web" path="" reloadable="false">
  </Context>

在这里插入图片描述

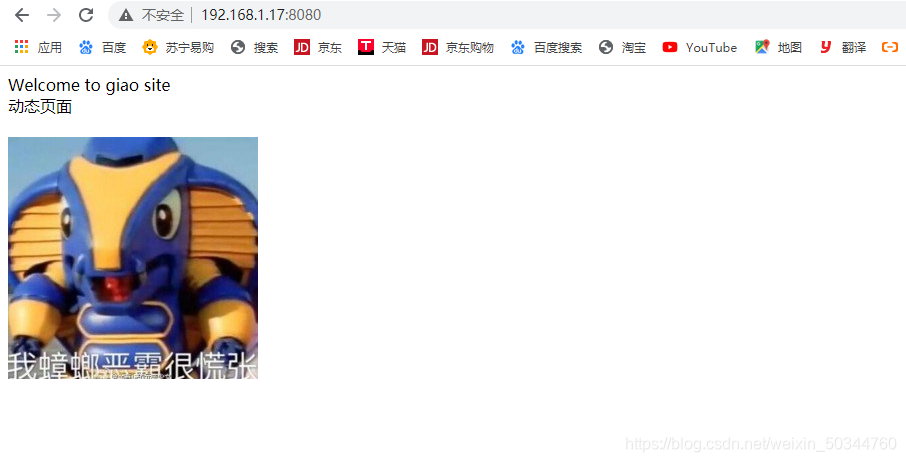

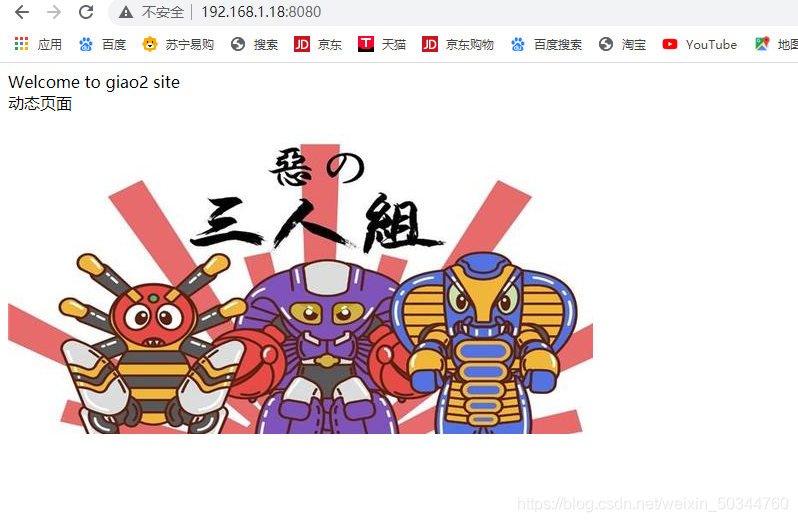

测试
192.168.1.17:8080

192.168.1.18:8080
在这里插入图片描述

调度器

编译安装nginx
yum 安装依赖包

 yum -y install gcc gcc-c++ make pcre pcre-devel zlib zlib-devel

创建一个不可登陆账户给ngxin使用
```
 useradd -M -s /sbin/nologin nginx
```
解压
```
 tar xf nginx-1.12.2.tar.gz
```

配置内容

 cd nginx-1.12.2/

  ./configure \
 --prefix=/usr/local/nginx \
 --user=nginx \
 --group=nginx \
 --with-http_stub_status_module

编译安装
```
 make && make install -j 8
```

建立nginx软连接

 ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/

nginx配置文件软连接

 ln -s /usr/local/nginx/conf/nginx.conf /etc/

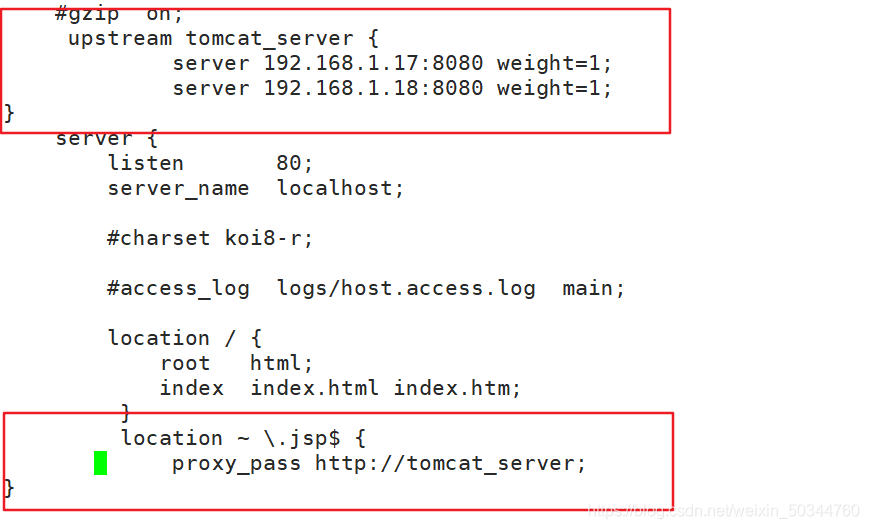

配置文件
```
vi /usr/local/nginx/conf/nginx.conf
```

在这里插入图片描述

检查nginx是都可以正常运行
```
   nginx -t
```
查看nginx状态
```
netstat -anpt | grep nginx
```
启动nginx
```
nginx
```

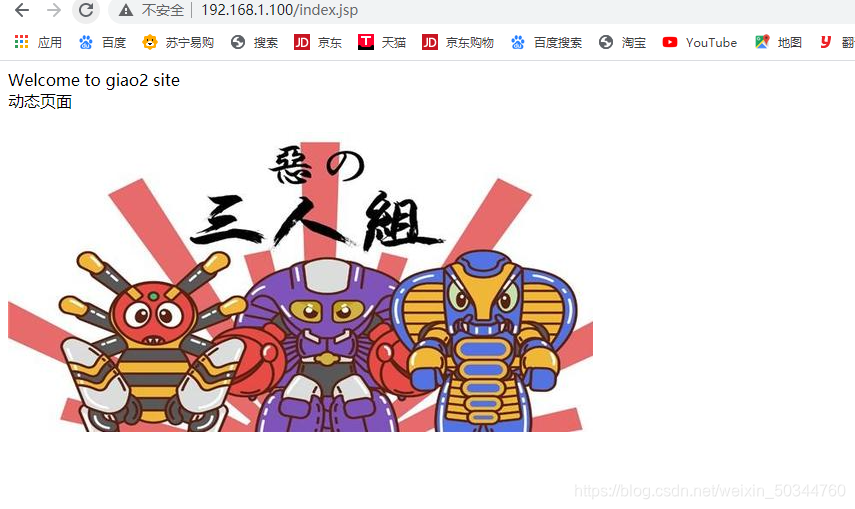

测试

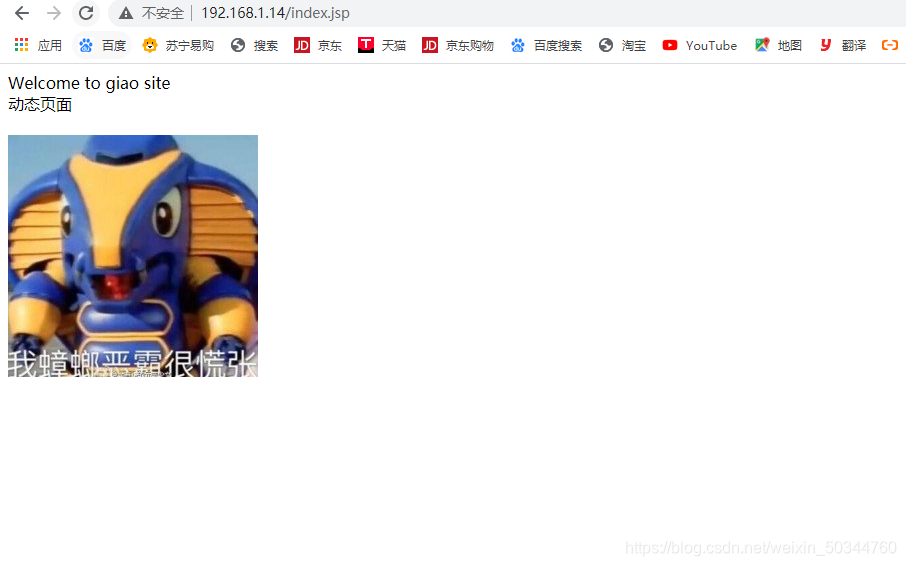

在这里插入图片描述

安装keepalived

解压
```
 tar xf keepalived-2.0.13.tar.gz
```

安装编译工具与插件

 yum -y install gcc gcc-c++ make popt-devel kernel-devel openssl-devel

切换目录、编译安装

 cd keepalived-2.0.13/
 ./configure --prefix=/
 make && make install

加入系统管理服务、设为开机自启

 cp keepalived/etc/init.d/keepalived /etc/init.d/
 systemctl enable keepalived.service

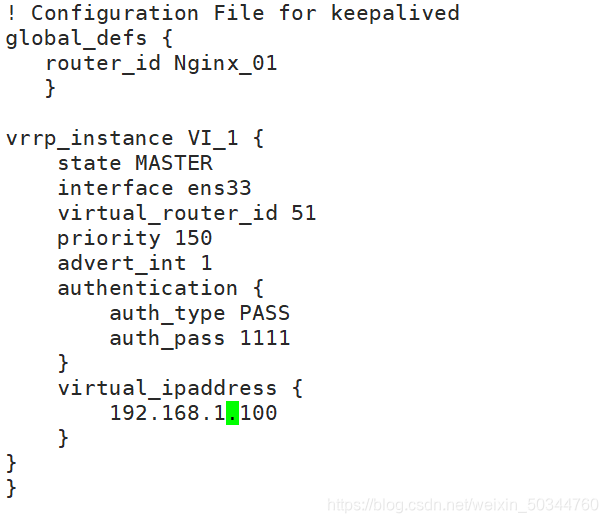

编辑主调度器配置文件

 vi /etc/keepalived/keepalived.conf

 ! Configuration File for keepalived
 global_defs {
    router_id Nginx_01
}

 vrrp_instance VI_1 {
 state MASTER
 interface ens33
 virtual_router_id 51
 priority 150
 advert_int 1
 authentication {
 auth_type PASS
 auth_pass 1111
 }
 virtual_ipaddress {
 192.168.1.100
     }
 }
 }

在这里插入图片描述

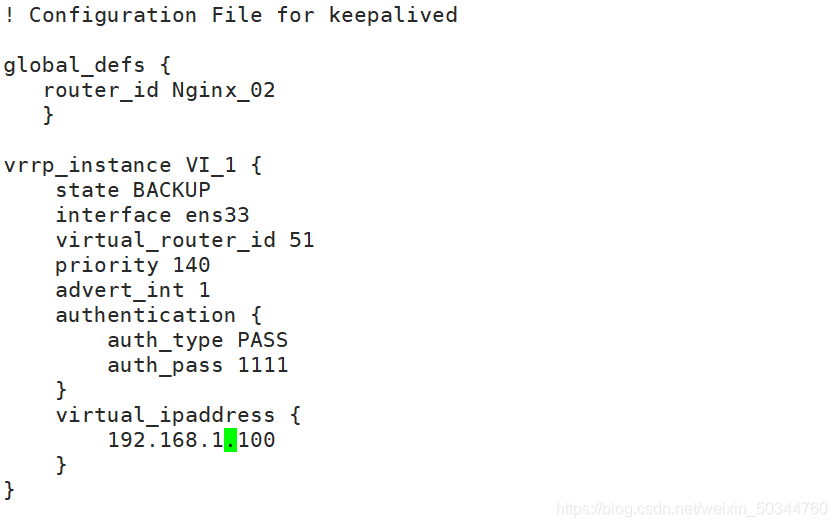

编辑备用调度器配置文件

 vi /etc/keepalived/keepalived.conf

 ! Configuration File for keepalived

 global_defs {
    router_id Nginx_02
}

 vrrp_instance VI_1 {
     state BACKUP
     interface ens33
     virtual_router_id 51
     priority 140
     advert_int 1
     authentication {
   	 auth_type PASS
   	 auth_pass 1111
 }
 virtual_ipaddress {
     192.168.1.100
	 }
 }

在这里插入图片描述

重启

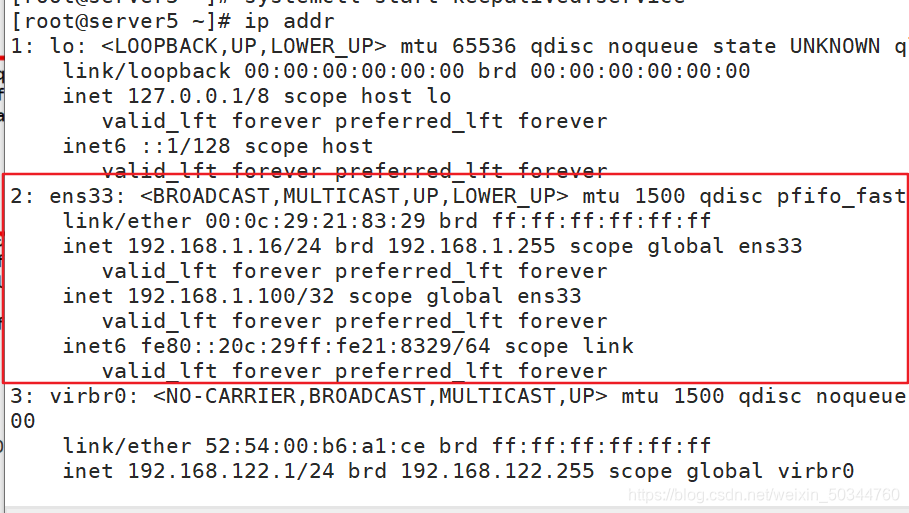

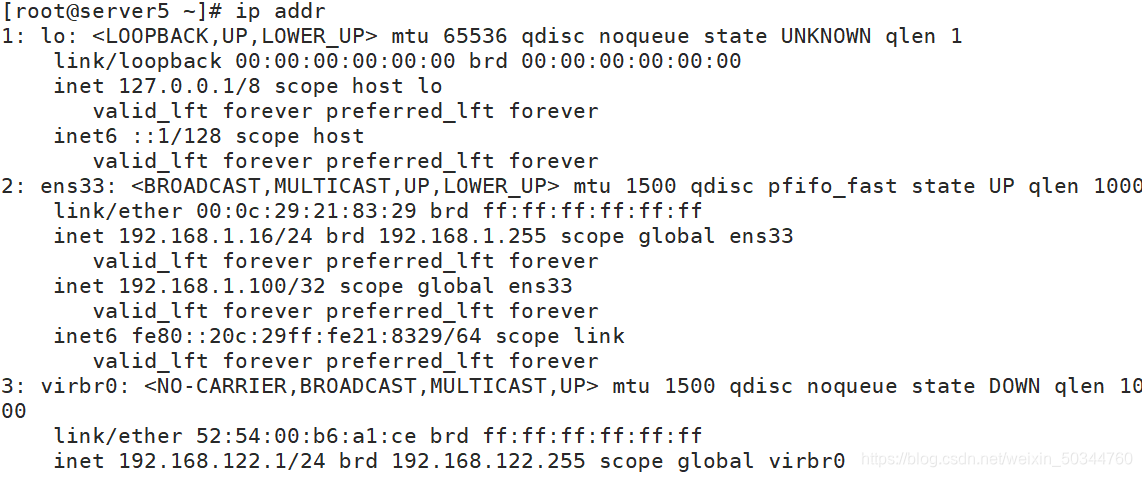

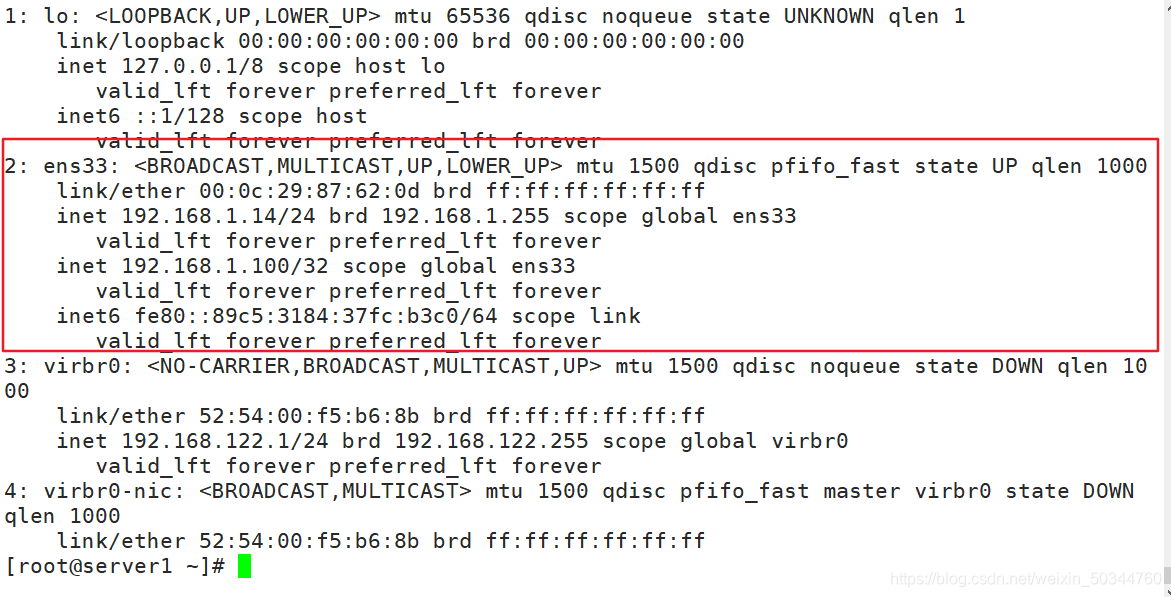

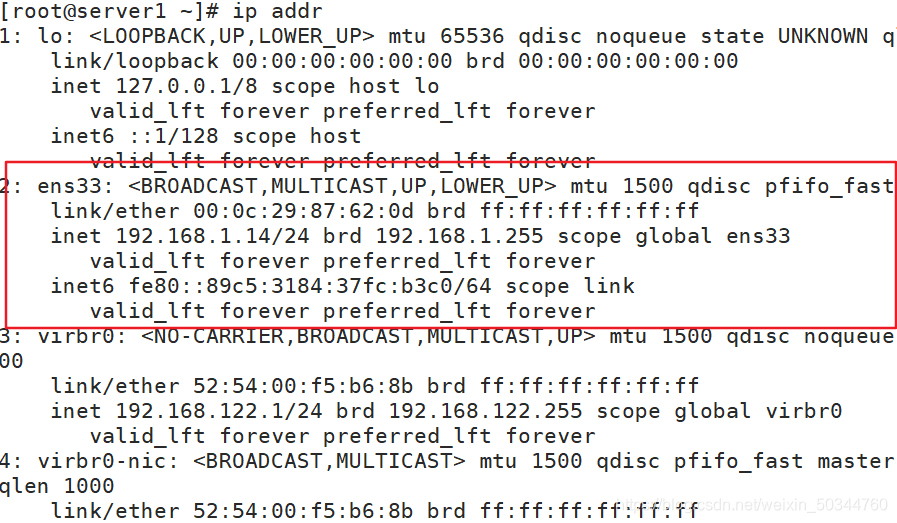

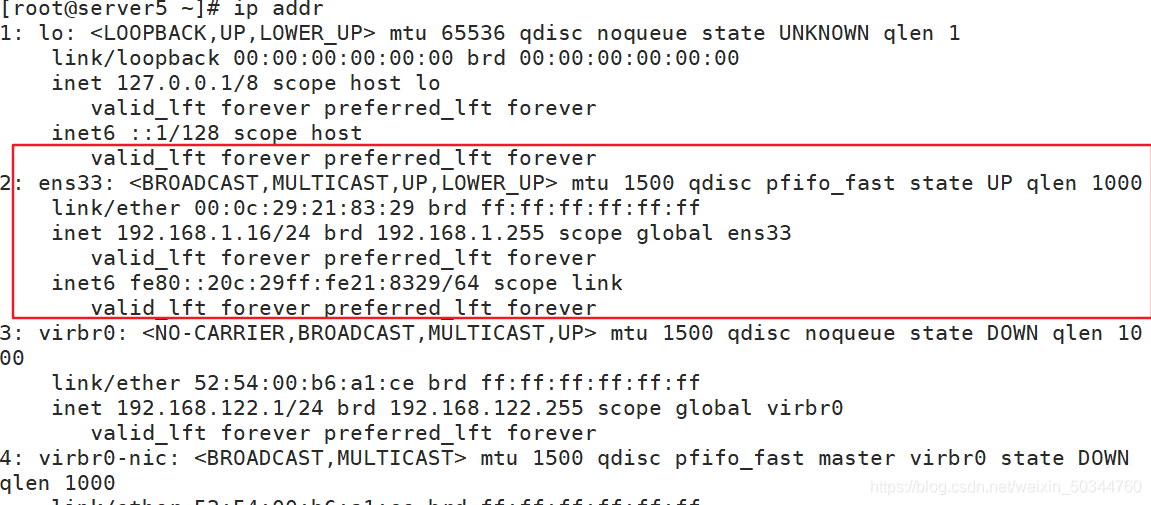

ip addr 测试
在这里插入图片描述

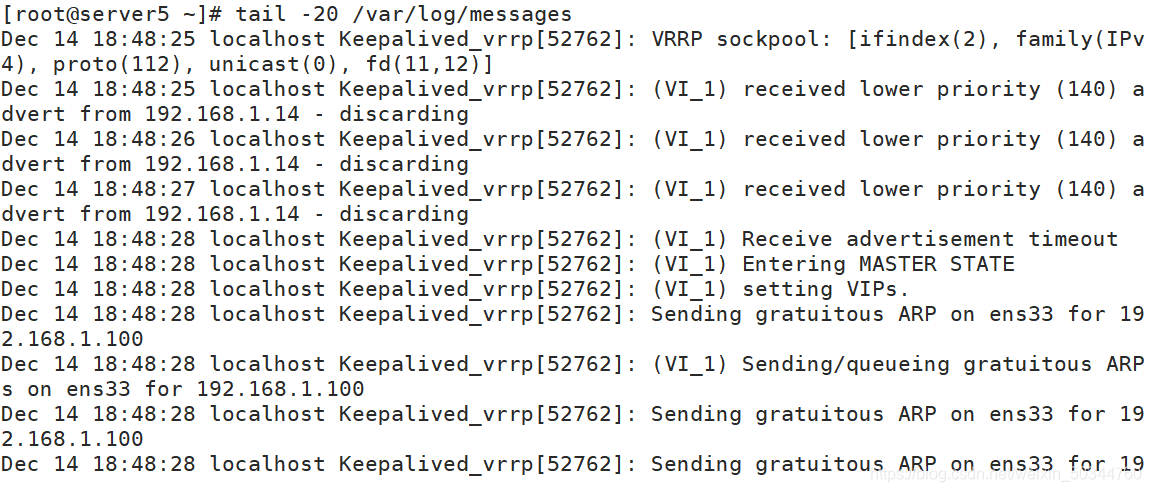

主路调度器故障测试，禁用网卡，或者是禁用keepalived
重新启动keepalived

在这里插入图片描述

nginx监控脚本

脚本的作用就是在nginx服务出问题的时候，关闭keepalived
假设主调度器仅仅是Nginx服务出现问题，其它（keepalived）一切正常，那么VIP就不会跳到备用调度器上，备用调度器就无法启用，就会出现下面情况

编辑脚本

vi /etc/keepalived/nginx_check.sh

#!/bin/bash
A=`ps -C nginx --no-header | wc -l`
if [ $A -eq 0 ]
then /usr/local/nginx/sbin/nginx
   if [ `ps -C nginx --no-header | wc -l` -eq 0 ]
then exit 1
else exit 0
   fi
else
   exit 0
fi
