基于Halcon采用傅里叶变换滤波的PCB板划痕缺陷检测

NCUTer

已于 2023-03-14 14:46:11 修改

阅读量704

点赞数 1

分类专栏： Halcon 文章标签：图像处理视觉检测 pcb划痕缺陷检测

于 2023-03-14 14:42:45 首次发布

本文链接：https://blog.youkuaiyun.com/weixin_50016546/article/details/129527284

版权

Halcon 专栏收录该内容

57 篇文章 ¥49.90 ¥99.00

订阅专栏

超级会员免费看

该博客介绍了如何利用Halcon的图像处理技术，特别是傅里叶变换，来检测PCB板上的小划痕缺陷。通过提供原图像、需求分析、处理代码和结果展示，博主详细阐述了整个检测过程，并提供了完整项目的下载链接，供读者参考和获取实例。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

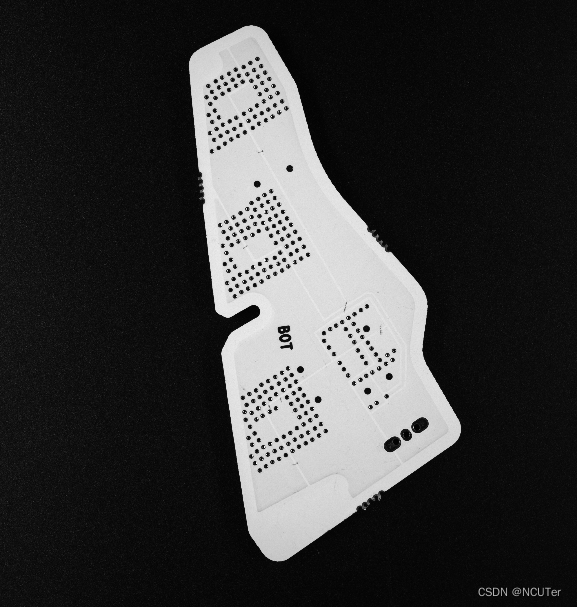

原图像：

需求：

检测出图中所有的小划痕缺陷区域，定位标识出。

处理代码：

dev_update_off()
dev_close_window ()
dev_open_window (0, 0, 700, 512, 'black', WindowHandle)
dev_set_draw ('fill')
dev_set_line_width (3)
dev_set_draw ('margin')
set_display_font (WindowHandle, 16, 'mono', 'true', 'false')


list_files ('', ['files','follow_links'], ImageFiles)
tuple_regexp_select (ImageFiles, ['\\.(tif|tiff|gif|bmp|jpg|jpeg|jp2|png|pcx|pgm|ppm|pbm|xwd|ima|hobj)$','ignore_case'], ImageFiles)
for Index := 0 to |ImageFiles|
