写模块跟着视频看了一个多星期，一开始始终有点弄不清楚，现在记录一下理解的过程。

阅读文档信息：

首先阅读文档信息，了解SDRAM写过程的状态转换和时序图

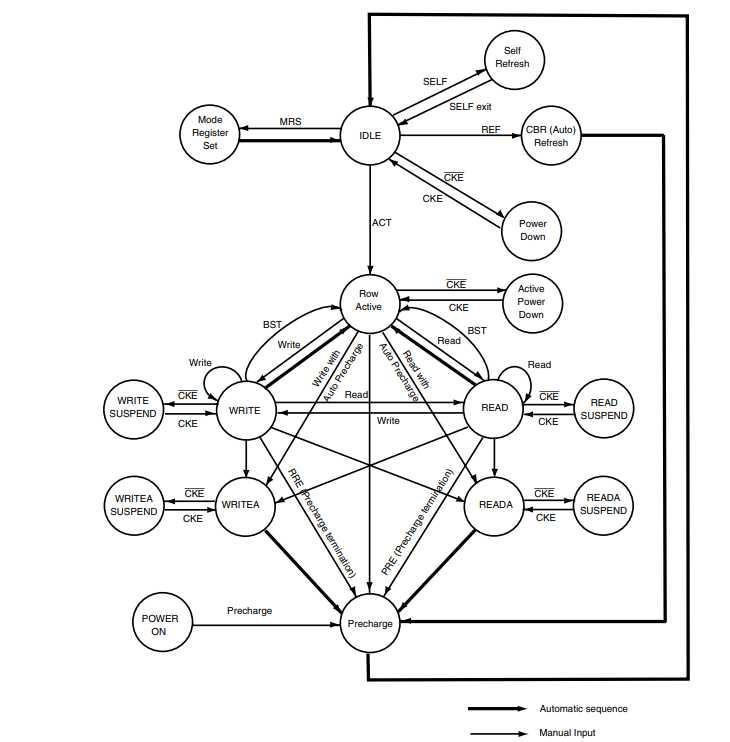

SDRAM整体状态流程如图所示：

在SDRAM整体系统中，若要进入写模块，则需要从idle状态首先激活一行（row_acttive），再进入写状态（write），发送precharge命令跳出写状态。

WRITEA 状态不使用，因为当处于 WRITEA 状态时，它会自动的进入到 Precharge 状态。想要继续进行写操作就要先再次激活行，也就是说 WRITEA 比在 WRITE 状态的工作效率要低很多。

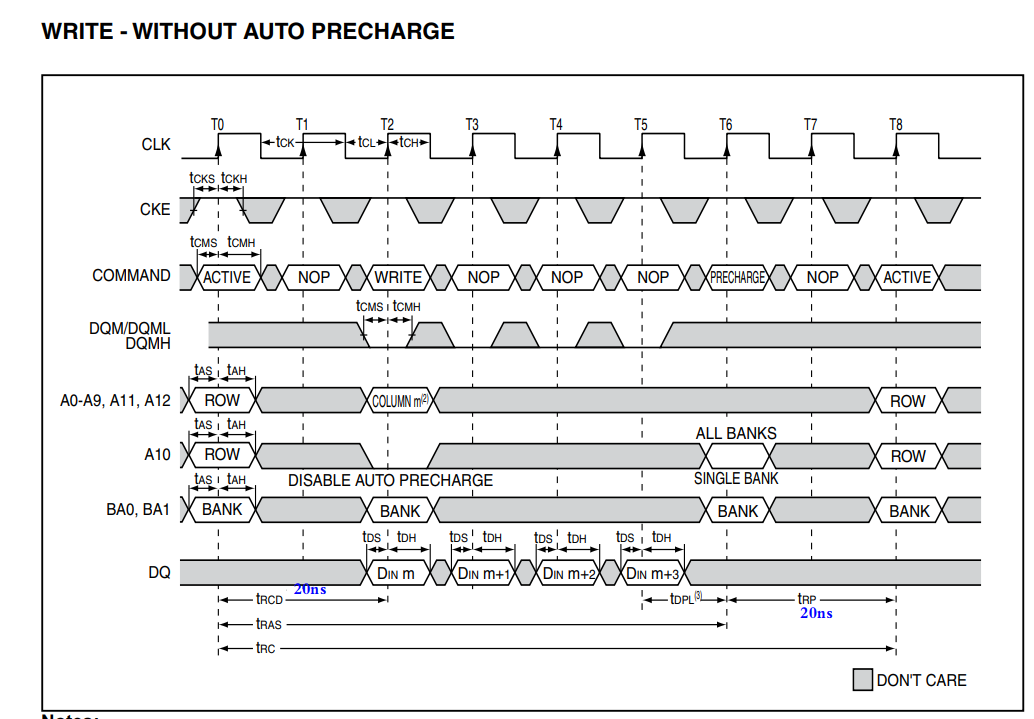

SDRAM写模块时序图如图所示：

观察时序图可知，在发送active命令时同时发送A0-A12,BANK信息,其中A0-A12指定了行信息，也就是说在ACT命令（激活状态）下，确定了要写入数据的行（SDRAM的数据是一行一行的写），BANK命令确定了要写入数据的SDRAM的块。也就是说在ACT命令下已经确定了bank和row；经过tRCD（至少20ns）时间后，再能发送write命令，发送write命令的同时也发送col命令（col命令也通过A0-A9发送，此时A10为低电平），也同时发送bank命令和数据。设置突发长度为4，等待4个周期的时间写入数据，才可以进行precharge命令退出写模式。

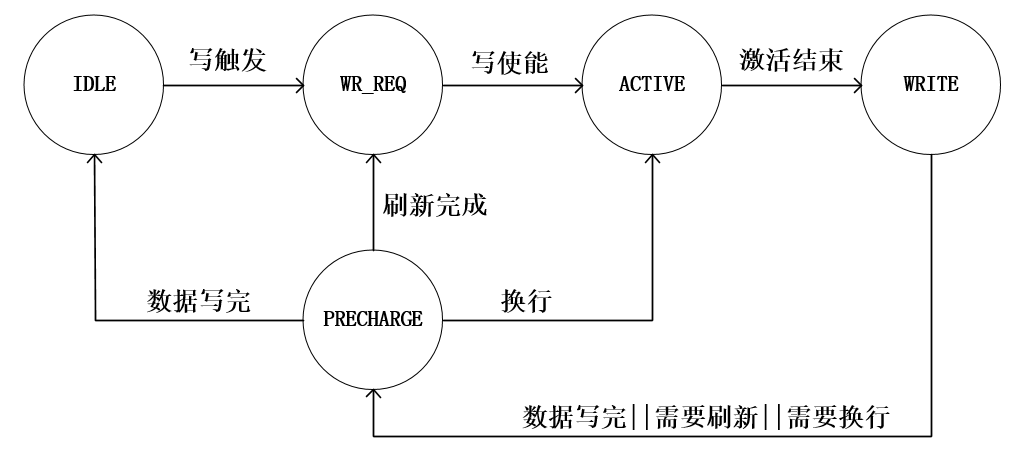

SDRAM写模块状态如图所示（写模块内部状态转移，与SDRAM整体的状态无关）：

dle，w_req状态承接上下部分，接收到来自顶层模块的写触发信号（w_trig）后，由idle状态到w_req，此时w_req状态向顶层模块发送req信号，接收到写使能（w_en ）信号后进入到act状态，此时也接收到row地址和bank地址信息。由时序图可知经过20ns后进入write状态。在write状态下，当数据写完或者刷新时间到的时候或者指定的行数据写完的时候，需要跳出write状态，此时进入pre状态。在pre状态下，数据写完进入idle状态；当刷新请求来的时候要进行刷新，在顶层模块的设计下刷新结束后会进入仲裁模块，此时需要重新发送写请求，接收到写使能；在指定的一行写完后需要重新激活，此时不需要外部的写使能信号再传输进来。

写模块代码如下：

其中burst_cnt用来计数突发长度，write->pre状态，break_cnt用来计数从pre->act状态（至少20ns）

module sdram_wirte(
		input					sclk		,
		input					srst		,
		//communicate with top
		input					w_en		,
		output	wire			w_req		,
		output	reg				flag_w_end	,
		//
		input					ref_req		,
		input					w_trig		,
		//write interface
		output	reg	[3:0]		w_cmd		,
		output	reg	[11:0]		w_addr		,
		output	wire	[1:0]		bank_addr,
		output  reg		[15:0]	w_data
);

//==========================================================
//=======	define parameter and internal signal	========
//==========================================================
//define state
localparam		s_idle  =  5'b00001;
localparam		s_req	=	5'b00010;
localparam		s_act	=	5'b00100;
localparam		s_wr	= 	5'b01000;
localparam		s_pre	= 	5'b10000;

//
localparam		cmd_nop = 5'b0111;
localparam		cmd_pre = 5'b0010;
localparam		cmd_ref = 5'b0001;
localparam		cmd_act = 5'b0011;
localparam		cmd_wr = 5'b0100;


reg				flag_wr;
reg[4:0]		state;

reg 						flag_act_end;
reg 						flag_pre_end;
reg							sd_row_end;
reg[1:0]					burst_cnt;
reg[1:0]					burst_cnt_t;
reg							wr_data_end;

reg[3:0]					act_cnt;
reg[3:0]					break_cnt;
reg[6:0]					col_cnt;

reg[11:0]					row_addr;
wire[8:0]					col_addr;


//==========================================================
//====================	main	code	====================
//========
