本节聊一聊ffpmeg时间概念的讲解，主要介绍 FFMPEG 的时间概念，包括时间基、时间戳、时间转换、时间比较等知识点。这些知识点对于我们了解推流至关重要，因为音视频合成本质上是各种时间转换的过程。

二. FFMPEG 时间基、时间戳的讲解

2.1 时间基（Time Base）

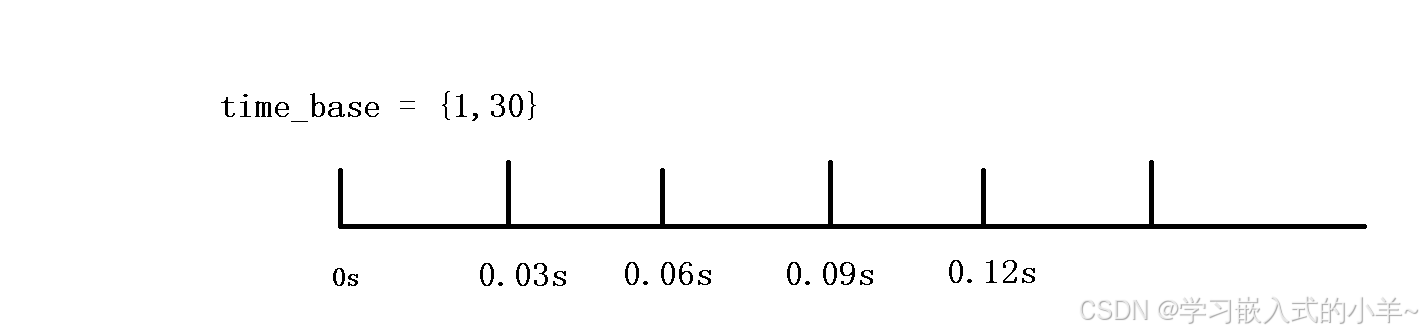

时间基，也称为时间基准，代表每个刻度是多少秒。例如，视频帧率是 30 FPS，那么时间基就是 {1, 30}，也就是说每 1 秒钟划分为 30 个等分，视频每隔 1/30 秒显示一帧。

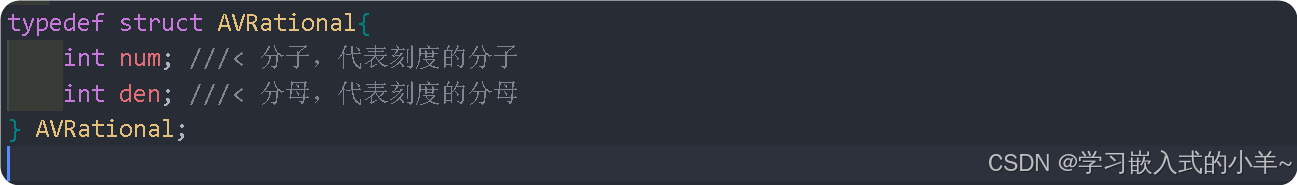

在 FFMPEG 中，时间基使用 AVRational 结构体表示：

num：分子，代表刻度的分子
den：分母，代表刻度的分母

在视频时间基都是以帧率为单位，比方说 50 帧。FFMPEG 就以 AVRational video_timebase= {1, 50}来表示。

在音频时间基都是以采样率为单位，比方说音频采样率是 48000HZ。FFMPEG 就以
AVRational audio_timebase = {1, 48000}来表示。

对于封装格式来说：flv 封装格式的 time_base 为{1,1000}，ts 封装格式的 time_base 为
{1,90000}

从上图 ffplay 的信息我们可以看到有很多关于时间基的信息：
tbr：表示帧率，该帧率是一个基准，通常来说 tbr 和 fps 是一致的
tbn：表示视频流 timebase(时间基)，比方说：TS 格式的数据 timebase 是 90000，flv 格式
的视频流 timebase 为 1000
tbc：表示视频流 codec timebase，这个值一般为帧率的两倍。比方说：帧率是 30fps，则 tbc
是 60

时间戳（PTS 和 DTS）：

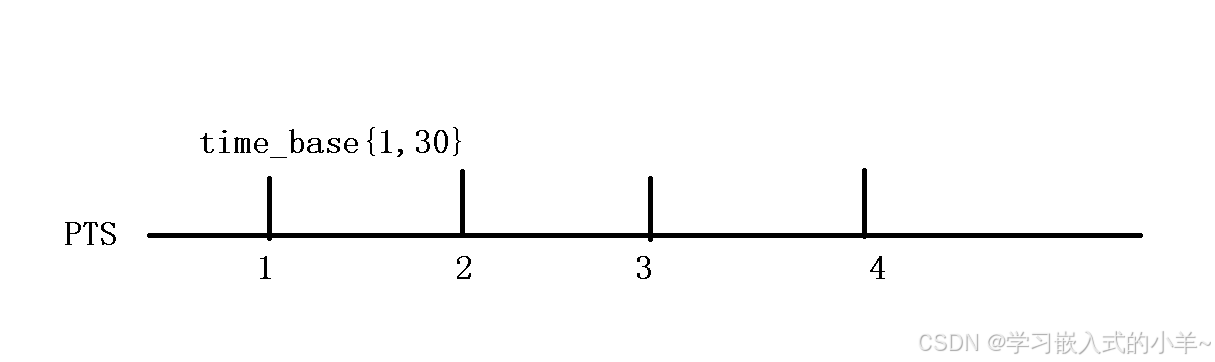

首先时间戳它指的是在时间轴里面占了多少个格子，时间戳的单位不是具体的秒数，而是时
间刻度。只有当时间基和时间戳结合在一起的时候，才能够真正表达出来时间是多少。比如钱，单单一个数字1是没有如何意义的。后面要有单位，比如是美元还是人民币，这样才有意义。

比方说：
有一把尺子 pts = 30 个刻度，time_base = {1,30} 每一个刻度是 1/30 厘米
所以这把尺子的长度 = pts * time_base = 30 * 1/30 = 1 厘米

        PTS：全称是 Presentation Time Stamp(显示时间戳)，它主要的作用是度量解码后的视频帧
什么时候显示出来。视频 PTS 计算：n 为第 n 帧视频帧，timebase 是{1，framerate}，fps 是 framerate
        pts = n *(( 1 / timebase) / fps):
        pts = pts++;
        举例子：n = 1, pts = 1
        n = 2, pts = 2
        n =3, pts = 3

音频 PTS 计算：n 为第 n 帧音频帧，nb_samples 指的是采样个数(AAC 默认 1024)，timebase是{1,samplerate}，samplerate 是采样率

num_pkt = samplerate/nb_samples

pts = n * ( ( 1/ timebase) / num_pkt)
pts = pts+1024
举例子：n = 1, pts = 1024
n = 2, pts = 2048
n = 3, pts = 3072

DTS：表示的是压缩解码的时间戳，在没有 B 帧的情况下 PTS 等于 DTS。假设编码
的里面引入了 B 帧，则还要计算 B 帧的时间。
没有 B 帧：dts = pts
存在 B 帧：dts = pts + b_time

时间转换的原理：

在 FFMPEG 中由于不同的复合流，时间基是不同的，比方说：ts 的时间基 time_base=
{1,90000}，假设一个视频 time_base = {1,30}，我们需要合成 mpegts 文件，它就需要把
time_base = {1,30}占的格子转换成 time_base = {1,90000}占的格子。
在 FFMPEG 中用以下的 API 进行时间基转换：

转换的函数已经ffmpeg已经准备好了，我们不需要手动转换，但是我们要搞明白转换的原理是什么。

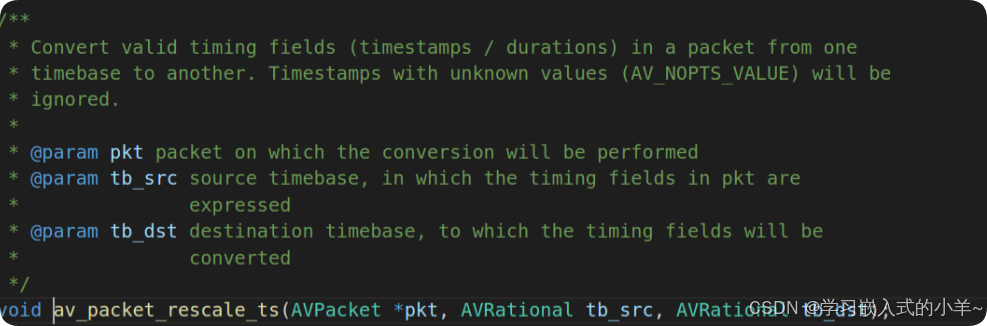

void av_packet_rescale_ts(AVPacket *pkt, AVRational tb_src, AVRational tb_dst);

第一个参数：AVPacket 结构体指针
第二个参数：源时间基
第三个参数：目的时间基

上面这个 api 的用法是，把 AVPacket 的时间基 tb_src 转换成时间基 tb_dst。下面我们用 H264和 AAC 时间基 TS 转换的例子来说明这个转换时间基的用法：

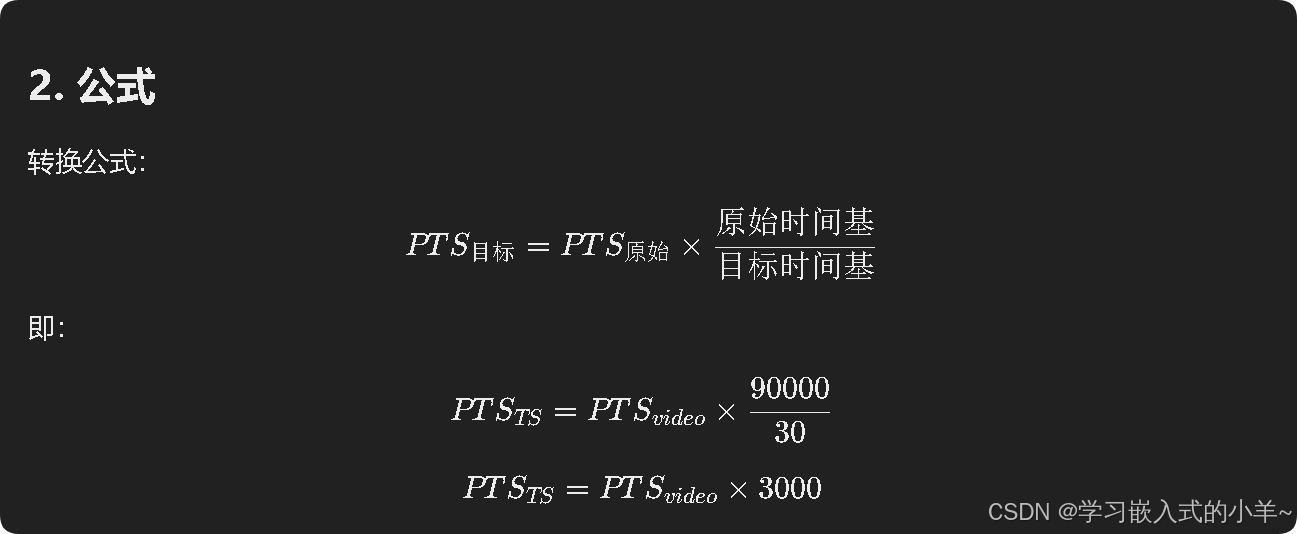

视频 H264 时间基转换成 MPEGTS 时间基：公式

H264 {1,30} MPEGTS {1,90000}
pts = 1 pts = 3000
pts = 2 av_packet_rescale_ts pts = 6000
pts = 3 pts = 9000
pts = 4 pts = 12000

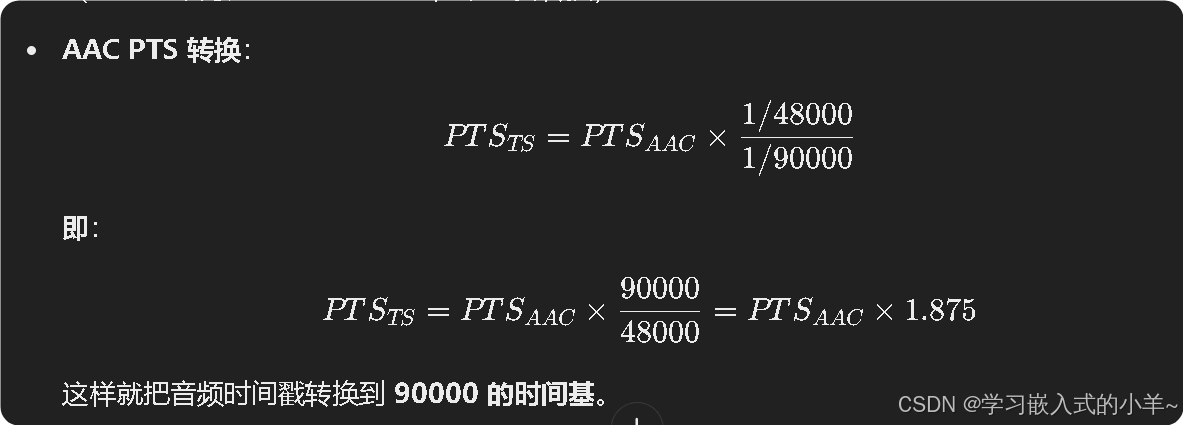

音频 AAC 时间基转换成 MPEGTS 时间基：公式

AAC {1,48000} MPEGTS {1,90000}
pts =1024 pts = 1920
pts =2048 av_packet_rescale_ts pts = 3840
pts =3072 pts = 5760
pts =4096 pts = 7680

从上述推导的结果可以看出来，如果使用 av_packet_rescale_ts 的 API 对视频时间基进行

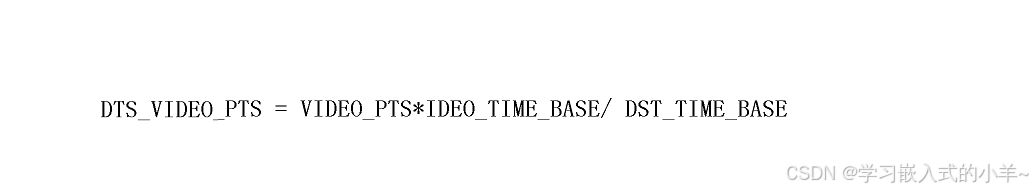

转换，实际上是使用 DST_VIDEO_PTS = VIDEO_PTS * VIDEO_TIME_BASE /
DST_TIME_BASE 去计算推流的视频时间戳。

同理用 av_packet_rescale_ts 对音频时间基进行转换，实际上是使用 DST_AUDIO_PTS =
AUDIO_PTS * AUDIO_TIME_BASE / DST_TIME_BASE 去计算我们真实推流的音频时间
戳。

FFMPEG 时间戳的比较：

所谓的时间转换，就是把音频视频的时间，用ts留的时间基作为标准，然后风别计算他们的时间，看谁的时间快，就有限处理谁的，就先把它写到复合流里面

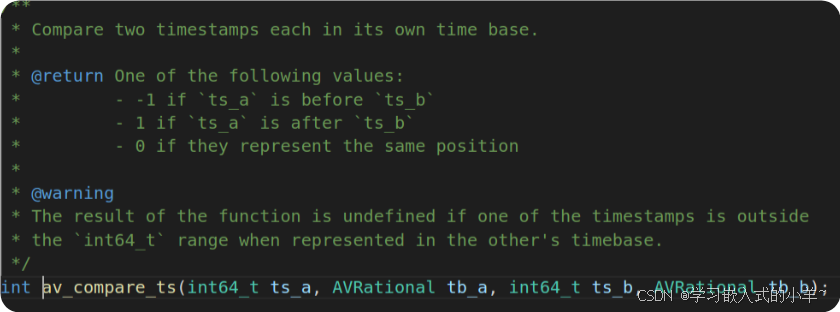

int av_compare_ts(int64_t ts_a, AVRational tb_a, int64_t ts_b, AVRational tb_b) 这些都是成对出现的，1,2是参数，34是参数。

第一个参数：ts_a 它指的是当前相对 tb_a 的时间戳
第二个参数：ts_a 相对应的时间基
第三个参数：ts_b 它指的是当前相对 tb_a 的时间戳
第四个参数：ts_b 相对应的时间基

返回值判断：

当 ret == -1， ts_a 的时间戳快过 ts_b 时间戳。
当 ret == 1， ts_a 的时间戳慢过 ts_b 时间戳。
当 ret == 0， ts_a 的时间戳等于 ts_b 时间戳

av_compare_ts 它的主要作用是进行时间戳进行实时比较，它能够实时保证当前的时间戳是
准确无误的。它不会出现时间戳混乱的情况，所谓混乱的情况就相当于：视频时间戳当成音
频时间戳处理，音频时间戳当成视频时间戳处理。

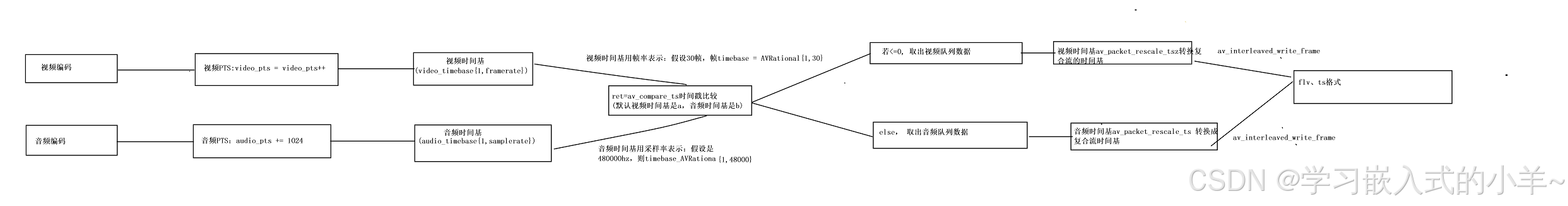

下面这张图是编码视频、音频然后进行时间戳比较然后合成复合流的流程：

视频时间戳参考视频帧率进行比较、音频时间戳进行比较(这里我们默认 tb_a 时间基是视频
时间基、tb_b 时间基是音频时间基)。所以当比较的结果 ret <= 0 的时候，则要取出视频数
据，否则就取出音频数据。取出视频数据后则利用 av_packet_rescale_ts 进行时间转换、同
样取出音频数据后也要对其进行时间转换。音视频数据进行时间转换后，则用av_interleaved_write_frame 对复合流进行写入操作。
