查询法按键控制灯

在这里插入图片描述
当SW1被按下时，KEY1接通GND表现为低电平，值为0
当SW1未被按下时，KEY1接5V表现为高电平，值为1

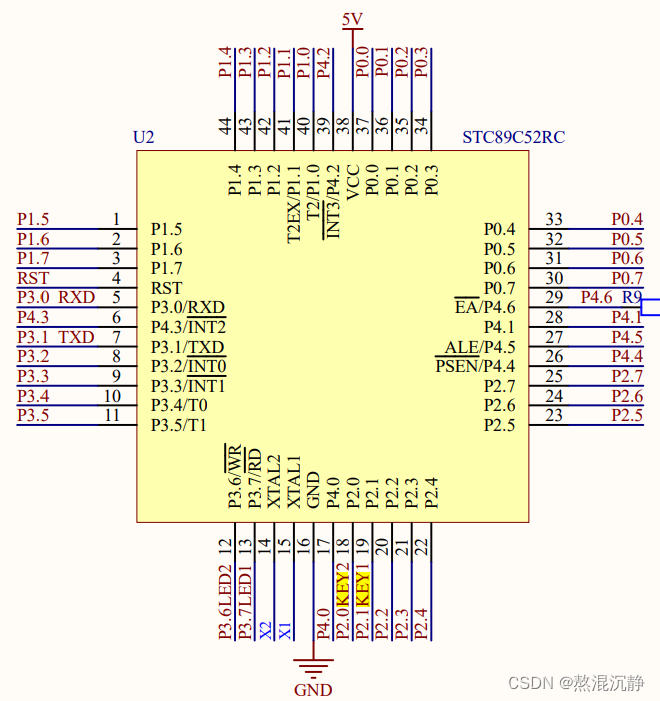

查询电路图发现KEY1接在P2.1口

#include "reg52.h"

sbit key1 = P2^1;
sbit led1 = P3^7;
sbit led2 = P3^6;


void main()
{
		while(1){
			if(key1 == 0){	//当SW1被按下时，KEY1接通GND表现为低电平，值为0
				led1=0;
				led2=0;
			}else{
				led1=1;
				led2=1;
			}
		}
}

通过上述代码实现，按下SW1两盏灯亮松开后两盏灯灭的效果。
如果要实现按下SW1灯亮，按下SW1灯灭的效果只需进行简单的修改即可，代码如下：

#include "reg52.h"

sbit key1 = P2^1;
sbit key2 = P2^0;
sbit led1 = P3^7;
sbit led2 = P3^6;


void main()
{
		while(1){
			if(key1 == 0){	//当SW1被按下时，KEY1接通GND表现为低电平，值为0
				led1=0;
				led2=0;
			}
			if(key2 == 0){	//当SW2被按下时，KEY2表现为0
				led1=1;
				led2=1;
			}
		}
}

按键的软件消抖

什么叫消抖？
为了防止硬件老化后，导致板子一抖动就点亮灯或者出现按键松动的情况，因此需要对抖动现象就行消除操作，因为抖动发生的速度很快，因此只需要延迟一段时间，进行判断即可，这就是软件消抖

#include "reg52.h"
#include <intrins.h>

sbit key1 = P2^1;
sbit key2 = P2^0;
sbit led1 = P3^7;
sbit led2 = P3^6;

void Delay20ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	_nop_();
	i = 1;
	j = 216;
	k = 35;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main()
{
		while(1){
			if(key1 == 0){	//当SW1被按下时，KEY1接通GND表现为低电平，值为0
				//第一次被按下，不知道时抖动还是人为的，延迟50ms再判断,实现软件消抖
				Delay20ms();
				if(key1 == 0){
					led1=0;
					led2=0;
				}
			}
			if(key2 == 0){	//当SW2被按下时，KEY2表现为0
				Delay20ms();
				if(key2 == 0){
					led1=1;
					led2=1;
				}
			}
		}
}

IO口状态翻转

如果想要实现，每按一次按钮使小灯状态发生改变的效果，只需要利用！取反字符进行操作即可：

#include "reg52.h"
#include <intrins.h>

sbit key1 = P2^1;
sbit key2 = P2^0;
sbit led1 = P3^7;
sbit led2 = P3^6;

void Delay20ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	_nop_();
	i = 1;
	j = 216;
	k = 35;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main()
{
		led1 = 1;
		led2 = 1;
		while(1){
			if(key1 == 0){	//当SW1被按下时，KEY1接通GND表现为低电平，值为0
				//第一次被按下，不知道时抖动还是人为的，延迟50ms再判断,实现软件消抖
				Delay20ms();
				if(key1 == 0){
					led1 = !led1;
					led2 = !led2;
				}
			}
			if(key2 == 0){	//当SW2被按下时，KEY2表现为0
				Delay20ms();
				if(key2 == 0){
					led1 = !led1;
					led2 = !led2;
				}
			}
		}
}

此时实现按一次按键灯的状态就会发生变化，且长按会持续间隔20ms闪烁。
在代码量较大的情况下或者对于实时性要求较高的业务流程中，使用标志位来替代0/1会更好，规范化处理：

#include "reg52.h"
#include <intrins.h>

#define OFF_STATUS 1
#define ON_STATUS 0

sbit key1 = P2^1;
sbit key2 = P2^0;
sbit led1 = P3^7;
sbit led2 = P3^6;

void Delay20ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	_nop_();
	i = 1;
	j = 216;
	k = 35;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main()
{
		int ledMark = OFF_STATUS;
		led1 = 1;
		led2 = 1;
		while(1){
			if(key1 == 0){	//当SW1被按下时，KEY1接通GND表现为低电平，值为0
				//第一次被按下，不知道时抖动还是人为的，延迟50ms再判断,实现软件消抖
				Delay20ms();
				if(key1 == 0){
					ledMark = ON_STATUS;
				}
			}
			if(key2 == 0){	//当SW2被按下时，KEY2表现为0
				Delay20ms();
				if(key2 == 0){
					ledMark = OFF_STATUS;
				}
			}
			if(ledMark == OFF_STATUS){
				led1 = 1;
				led2 = 1;
			}else{
				led1 = 0;
				led2 = 0;
			}
		}
}
