STM32F030硬件开发-----调试

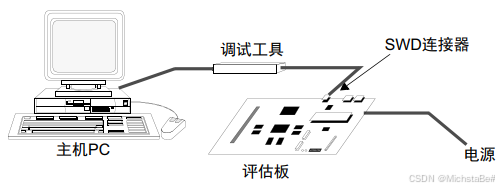

电脑通过ST-Link连接主控板
在这里插入图片描述

一、调试接口硬件连接

STM32F030内核集成了串行线调试端口(SW-DP)。SWD是一种两线调试接口,使用SWDIO和SWCLK两个信号线。进行SWD调试时,需要将调试器(如ST-LINK/V2或JLink)与开发板正确连接。通常需要连接的引脚包括SWDIO、SWCLK、VCC和GND,VCC与GND之间硬件设计时最好加一个电容。以ST-Link为例,与开发板的连接引脚如下图所示:
在这里插入图片描述
STM32F0X0 MCU 的不同封装有不同的有效引脚。具体可以查相应的芯片手册。

二、软件配置

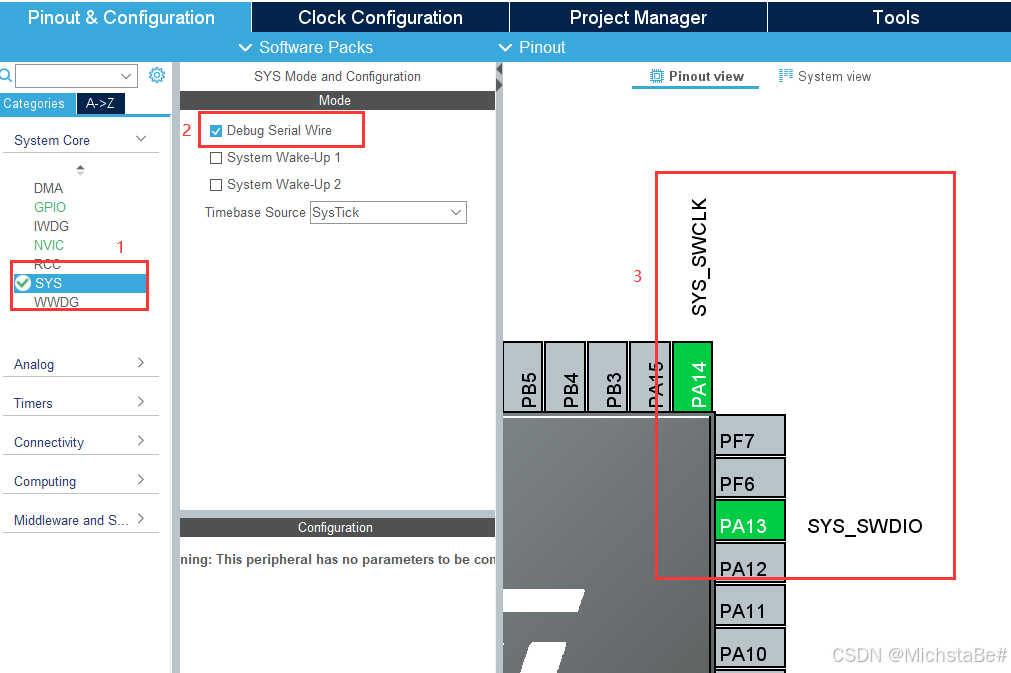

1.STM32CubeMX配置
在这里插入图片描述

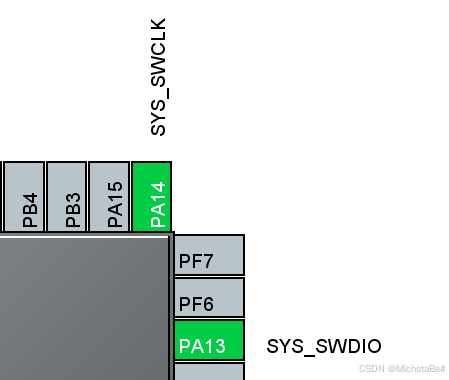

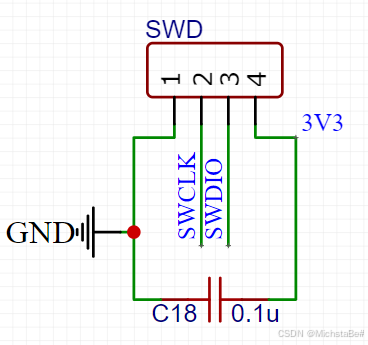

2.硬件设计中留出调试引脚
在这里插入图片描述

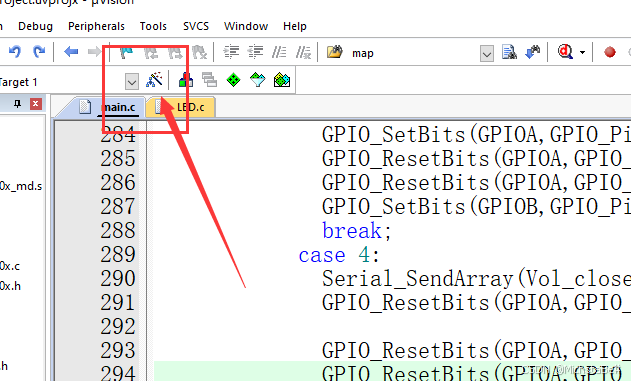

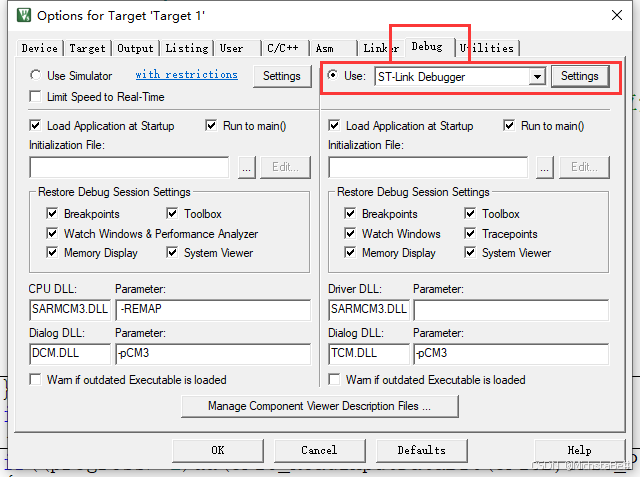

3.配置Keil uVision:打开Keil uVision,依次点击菜单栏的 Options for Target -> Debug -> Settings,在弹出的对话框中选择 Use: ST-Link Debugger
在这里插入图片描述
在这里插入图片描述

三、常见问题及解决方法

在使用SWD调试STM32F030时,可能会遇到一些常见问题,以下是一些解决方法:

  1. 调试器无法识别芯片
    检查硬件连接是否正确,确保VCC和GND稳定,避免电压波动导致调试失败。
    确保调试器驱动已正确安装,尝试更新调试器固件或更换调试器。
  2. 无法下载程序
    检查Boot0引脚是否配置正确,通常需要下拉到地。
    确保时钟配置正确,特别是内部高速时钟(HSI)是否正常工作。
    尝试手动复位芯片后再进行下载(最小系统板上有一个复位按键)。
