ospf实验

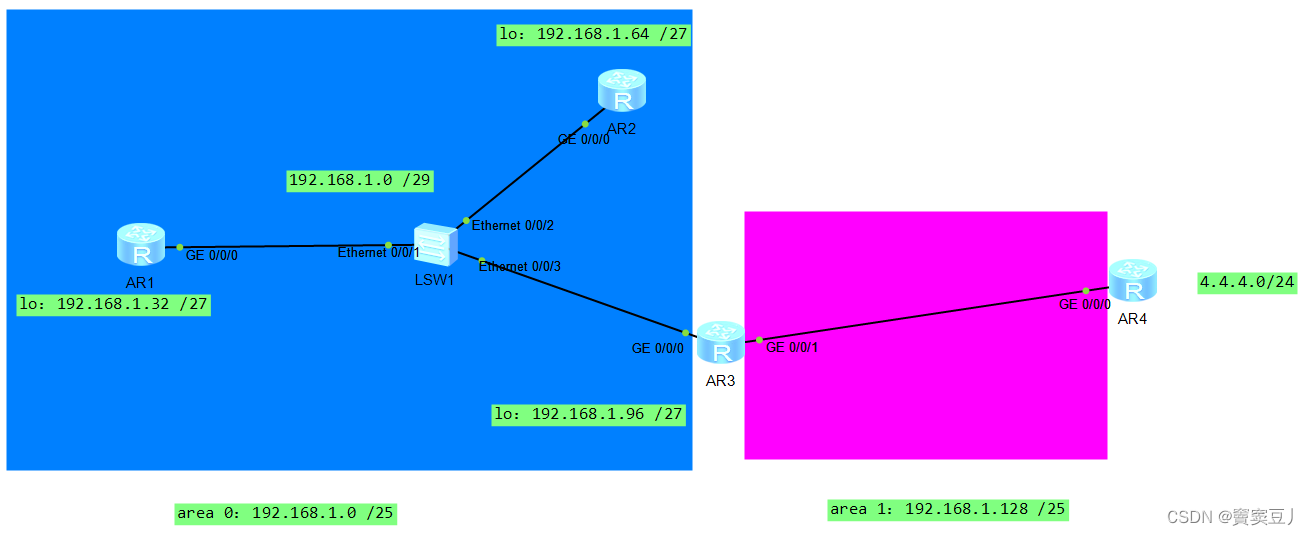

实验拓扑图：

---

 实验要求：

1、R1-3为区域0，R3到R4为区域1；其中R3的环回也在区域0；
2、R1-R3，R3为DR设备，没有BDR；
3、R4环回地址已固定，其他所有网段使用192.168.1.0/24进行合理分配；
4、R4环回不能宣告，全网可达，保障更新安全，避免环路，减少路由条目数量；

---

 实验分析：

1、子网划分：

192.168.1.0/25 -- area 0、192.168.1.128/25 -- area 1

area 0：1个骨干，3个用户网段
192.168.1.0/27   骨干 --  192.168.1.0/29  192.168.1.8/29  192.168.1.16/29 192.168.1.24/29
192.168.1.32/27   R1
192.168.1.64/27   R2
192.168.1.96/27   R3

2、R3为DR设备，没有BDR；  则修改R1、R2接口优先级；

3、R4环回不能宣告，全网可达；     则在R4上配置缺省路由；

---

 实验配置：

1、配置各个路由器接口IP地址以及环回地址：

① R1

[R1]int lo 0
[R1-LoopBack0]ip add 192.168.1.33 27

[R1]int g 0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.1.1 29

② R2

[R2]int lo 0
[R2-LoopBack0]ip add 192.168.1.65 27

[R2]int g 0/0/0
[R2-GigabitEthernet0/0/0]ip add 192.168.1.2 29

③ R3

[R4]int lo 0
[R4-LoopBack0]ip add 4.4.4.4 24

[R3]int g 0/0/0
[R3-GigabitEthernet0/0/0]ip add 192.168.1.3 29
[R3-GigabitEthernet0/0/0]int g 0/0/1
[R3-GigabitEthernet0/0/1]ip add 192.168.1.129 25

 ④R4

[R3]int lo 0
[R3-LoopBack0]ip add 192.168.1.97 27

[R4]int g 0/0/0
[R4-GigabitEthernet0/0/0]ip add 192.168.1.130 25

 2、启动OSPF，宣告：

① R1

[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

② R2

[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

③ R3

[R3]ospf 1 router-id 3.3.3.3

[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 192.168.1.97 0.0.0.0
[R3-ospf-1-area-0.0.0.0]network 192.168.1.3 0.0.0.0

[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]network 192.168.1.129 0.0.0.0

 ④R4

[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]area 1
[R4-ospf-1-area-0.0.0.1]network 192.168.1.130 0.0.0.0

 3、干涉选举，R3为DR设备，没有BDR：

 ① R1

[R1]int g 0/0/0
[R1-GigabitEthernet0/0/0]ospf dr-priority 0

② R2

[R2]int g 0/0/0
[R2-GigabitEthernet0/0/0]ospf dr-priority 0

4、配置缺省路由，不宣告R4环回，全网可达：

[R4]ospf 1
[R4-ospf-1]default-route-advertise always

 5、接口认证，保障更新安全：

 ① R1

[R1]int g 0/0/0
[R1-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher 970119

② R2

[R2]int g 0/0/0
[R2-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher 970119

③ R3

[R3]int g 0/0/0
[R3-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher 970119

[R3]int g 0/0/1
[R3-GigabitEthernet0/0/1]ospf authentication-mode md5 1 cipher 970602

 ④R4

[R4]int g 0/0/0
[R4-GigabitEthernet0/0/0]ospf authentication-mode md5 1 cipher 970602

6、区域汇总，减少路由条目数量：

[R3]ospf 1
[R3-ospf-1-area-0.0.0.0]abr-summary 192.168.1.0 255.255.255.128

7、 配置空接口，避免环路：

[R3]ip route-static 192.168.1.0 25 NULL 0

---

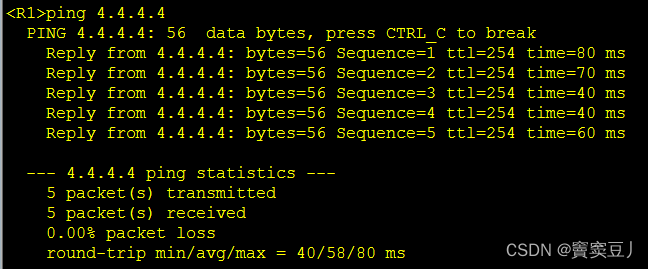

实验结果：
