FPGA学习【1】环境安装与验证（流水灯时序）下

继续之前的工作，总一下就是安装了环境，创建了工程，添加了文件，编写了代码，接下来就是编译运行看环境是否成功。

我们的测试工程为流水灯程序，那么只需要在仿真环境中输出特定的波形就可以了

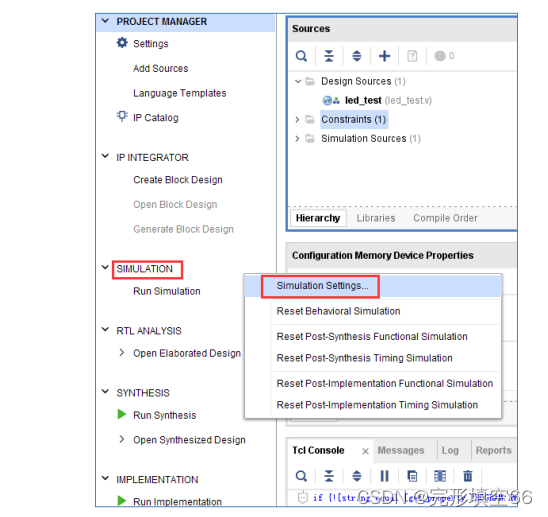

按下图操作：

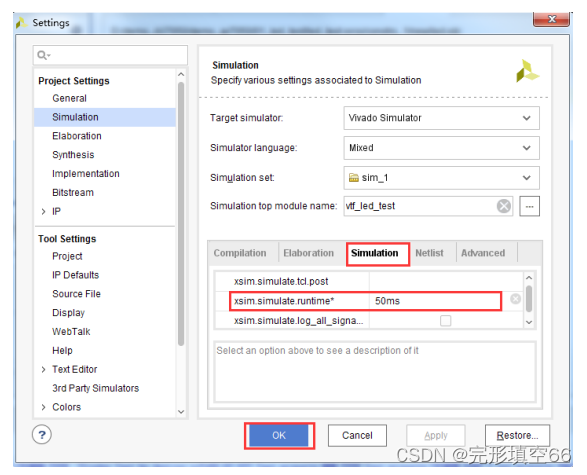

然后要配置：在Simulation Settings窗口中设置程序运行50ms,然后点击OK

注意：又要添加文件了，这一次的文件叫做激励测试文件

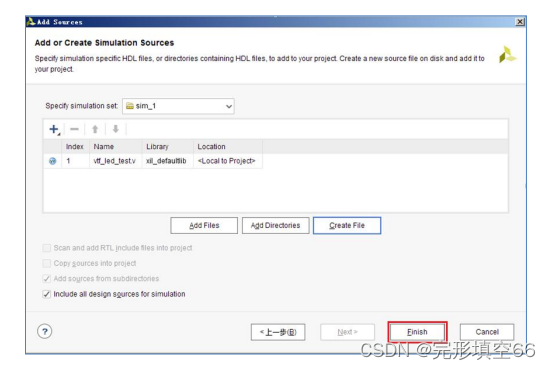

还是在右侧点击 add Sources -> add or create simulation sources -> next -> create file ,然后命名为vtf_led_test.

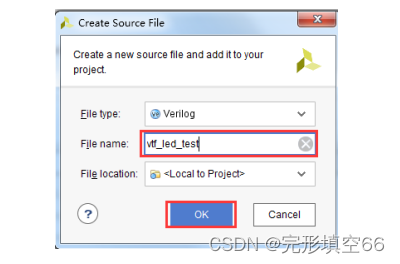

按图操作：

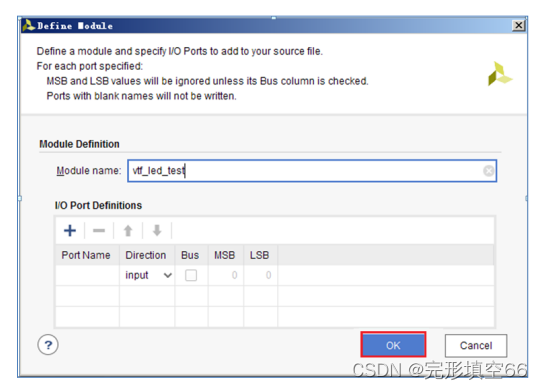

然后这里不添加IO ports

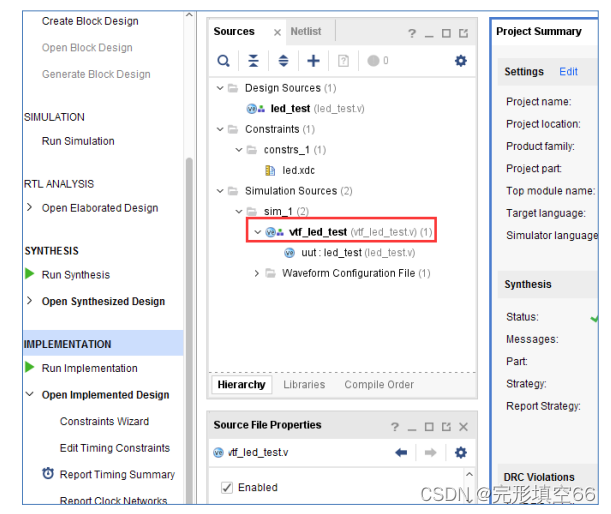

所以目前为止添加了三个文件，led_test.v,led.xdc,vtf_led_test.v(刚刚加的这个），文件结构如下图：

双击这个文件添加如下代码（添加完记得保存所有文件）

`timescale 100ps / 1ps
//
// Module Name: vtf_led_test
//

module vtf_led_test;
	// Inputs
	reg sys_clk_p;
	wire sys_clk_n;
	reg rst_n;

	// Outputs
	wire [3:0] led;

	// Instantiate the Unit Under Test (UUT)
	led_test uut (
		.sys_clk_p(sys_clk_p),
		.sys_clk_n(sys_clk_n),
		.rst_n(rst_n),
		.led(led)
	);

	initial begin
		// Initialize Inputs
		sys_clk_p = 0;
		rst_n = 0;

		// Wait 100 ns for global reset to finish
		#1000;
          rst_n = 1;
		// Add stimulus here
		#20000;
      //  $stop;
	 end

    always #25 sys_clk_p = ~ sys_clk_p;   //5ns一个周期，产生200MHz时钟源
    assign sys_clk_n=~sys_clk_p;

endmodule

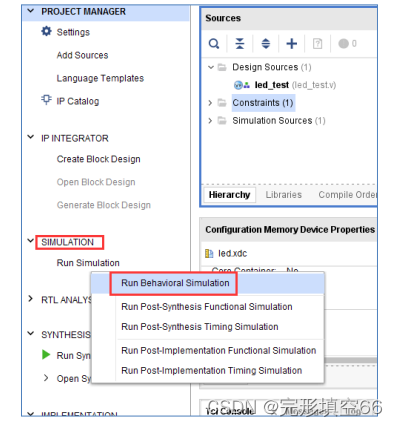

要开始仿真了！！！！

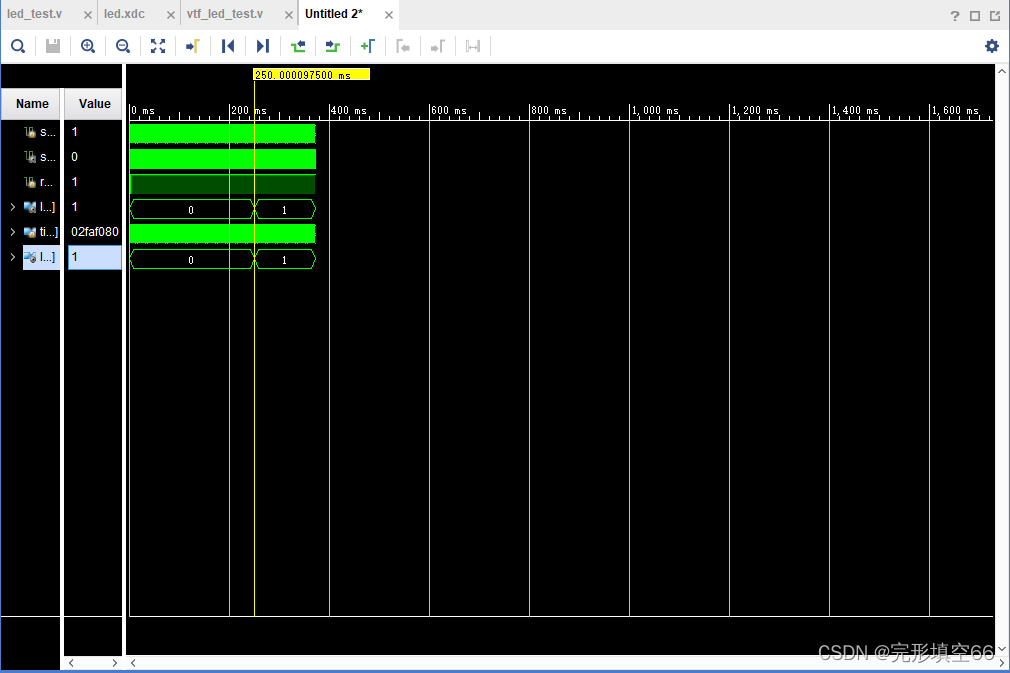

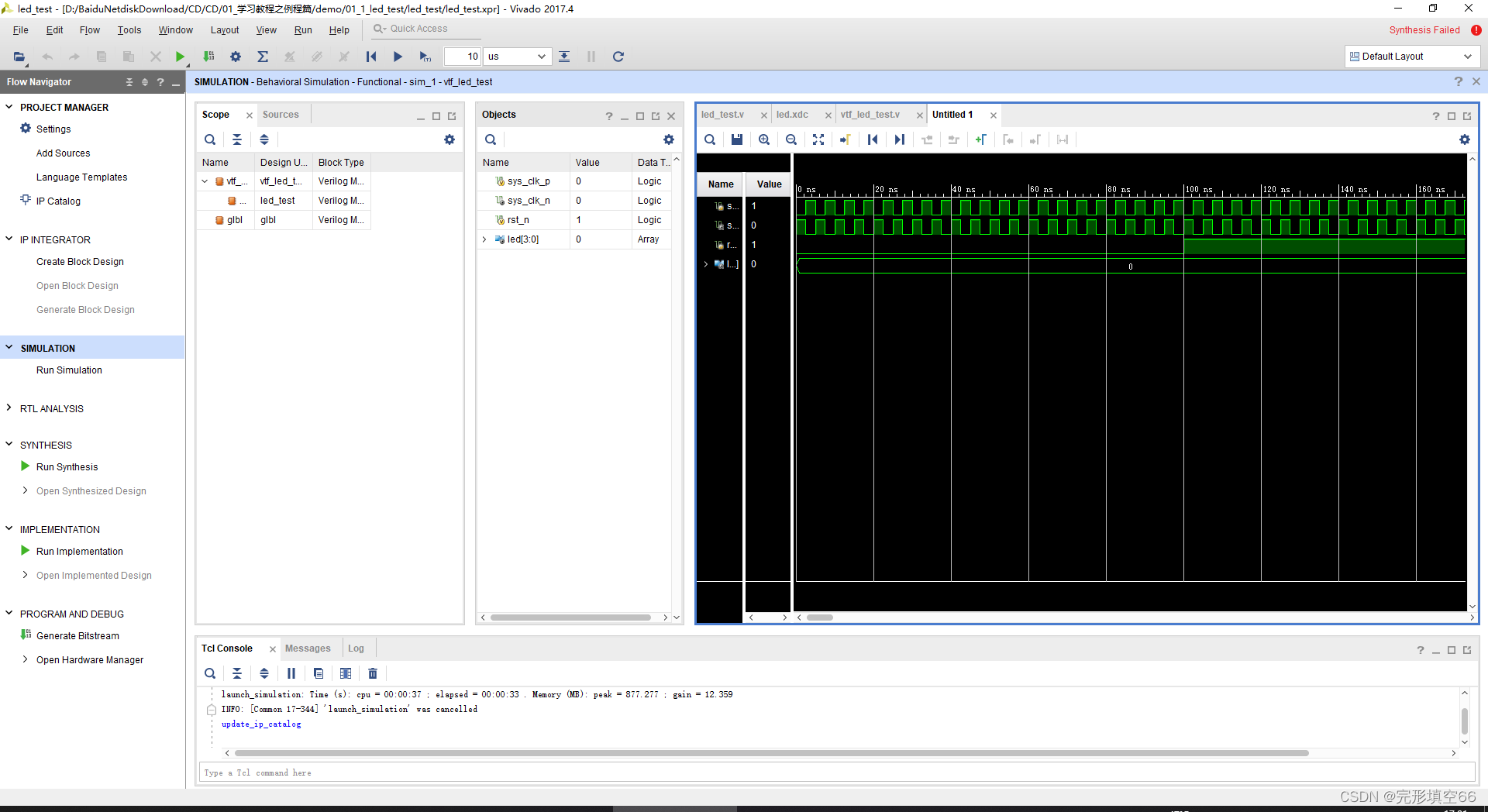

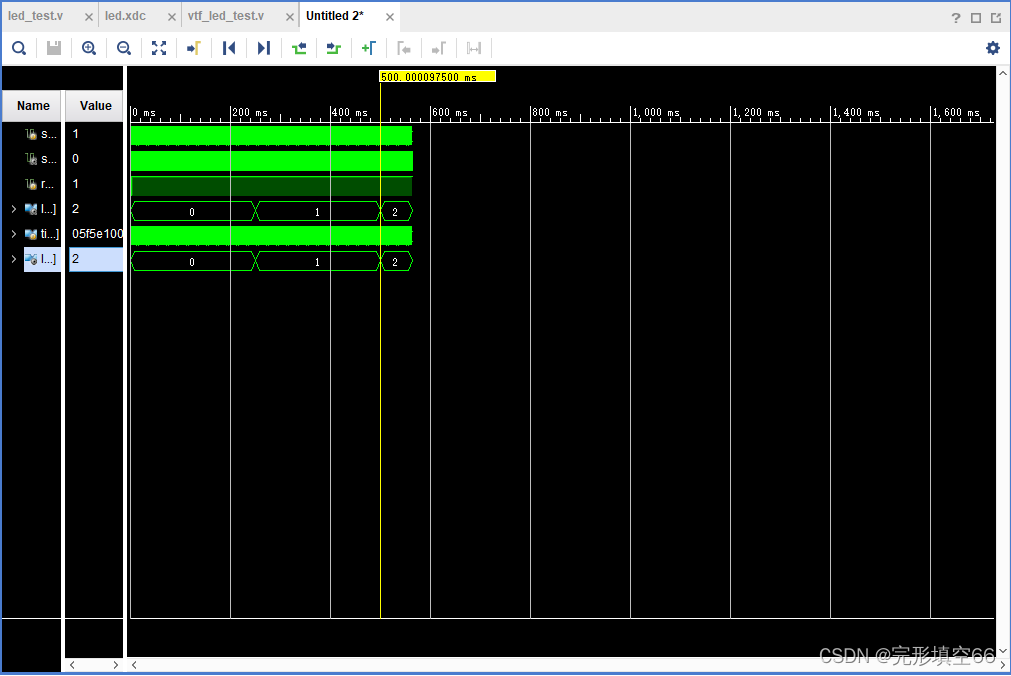

你会看到仿真波形如下：
到此，环境安装完成。

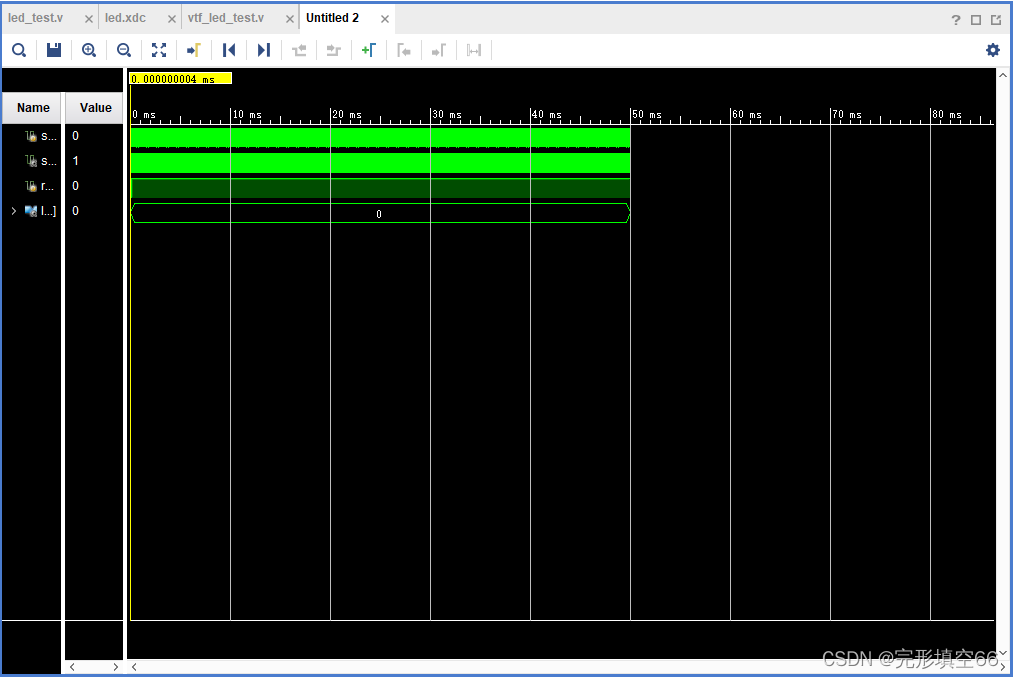

验证一下：前面设置程序仿真50ms,这里可以看出程序的波形指导只到了50ms

按照程序所写（前提时钟200Mhz,阅读下面代码就会知道每250ms,流水灯就会跳变一下。）

  always @(posedge sys_clk or negedge rst_n)
    begin
      if (~rst_n)
          led <= 4'b0000;                  //when the reset signal active
      else if (timer == 32'd49_999_999)    //time counter count to 0.25 sec,LED1 lighten

          led <= 4'b0001;
      else if (timer == 32'd99_999_999)    //time counter count to 0.5 sec,LED2 lighten
      begin
          led <= 4'b0010;
        end
      else if (timer == 32'd149_999_999)   //time counter count to 0.75 sec,LED3 lighten
          led <= 4'b0100;
      else if (timer == 32'd199_999_999)   //time counter count to 1 sec,LED4 lighten
          led <= 4'b1000;


程序验证正确。
